Description
Über dieses Produkt

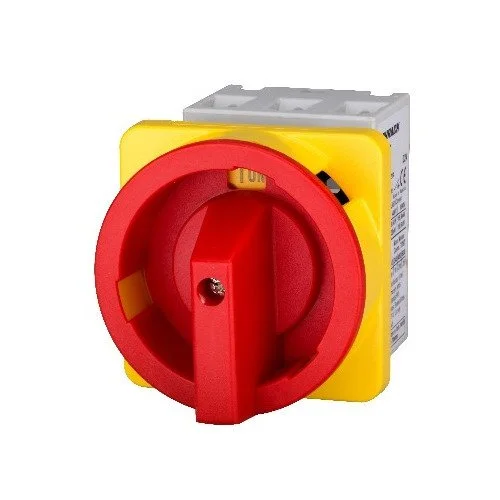

Der Schrack Not-Aus Hauptschalter LTS125 EHN4 A3 ist ein 3-poliger Fronteinbau-Schalter mit 125A Nennstrom und 45kW Schaltleistung für anspruchsvolle Schaltaufgaben. Das Gerät verfügt über eine 4-Lochbefestigung und ist in der markanten Signalfarbe rot-gelb ausgeführt. Mit einem Umgebungstemperaturbereich von -40°C bis 60°C und der Schutzart IP66 gewährleistet der Schalter einen sicheren Betrieb unter verschiedenen klimatischen Bedingungen. Das Gehäusemaß beträgt 97x78x85 mm bei einem Nettogewicht von 0,44 kg pro Stück. Dieser Schalter wird primär für die zuverlässige Abschaltung von elektrischen Maschinen und Anlagen verwendet. Wir liefern dieses Bauteil innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom: 125A – für hohe Lastanforderungen ausgelegt
- Schaltleistung: 45kW – ermöglicht sicheres Schalten unter Last
- Montage: Fronteinbau mit 4-Lochbefestigung – einfache und stabile Integration in Schalttafeln
- Schutzart: IP66 – bietet Schutz gegen Staub und starkes Strahlwasser
- Absperrbar: Verhindert unbefugtes Wiedereinschalten während Wartungsarbeiten
Anwendungsbereiche
- Abschaltung von industriellen Maschinen und Antriebsanlagen
- Not-Aus-Systeme in der Haustechnik und Gebäudeautomation
- Reparatur- und Wartungsschalter in Schaltanlagen
- Hauptschalterfunktion in elektrischen Verteilungen
Technische Details
| EAN | 9004840625479 |
| Verlustleistung | 25,00W |
| Vorteilscode CH | 5479-0087-04 |
| Schaltleistung | 45kW |
| Nennstrom | 125A |
| Montage | Fronteinbau |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| BEST. NR. | IN8E233B |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | LTS125 EHN4 A3 |
| LxBxH mm | 97x78x85 |
| Type Nr. | LTS125 EHN4 A3 |
| Ausführung | Not-Aus Hauptschalter |
| Farbe | rot-gelb |
| Serie | B |
| Nettogewicht | 0,44kg/Stk |
| VE | 48Stk |
| Optionales Zubehör | IN809001–; IN809014–; |
| CAD-Symbol | Q |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN8E233B– | EAN: 9004840625479 | Hersteller-Art.-Nr.: LTS125 EHN4 A3
Downloads
| CAD Zeichnung: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbef. 125A, 45kW |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbef. 125A, 45kW |
| Katalogseite: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbef. 125A, 45kW |
| Datenblatt: Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbef. 125A, 45kW |
| 3D-Daten (.stp): Not-Aus Hauptschalter 3-P, Fronteinbau,4-Lochbef. 125A, 45kW |
Suchbegriffe
Hauptschalter, Not-Aus-Schalter, Benedikt, Benedict, NA, Not-Aus, Not-Aus, Hauptschalter, Hauptschalter
Häufig gestellte Fragen
Wie wird der Schrack Not-Aus Hauptschalter LTS125 montiert?
Dieser Schalter ist für den Fronteinbau konzipiert. Die Befestigung erfolgt über eine standardisierte 4-Lochbefestigung, welche eine einfache und sichere Montage in Schaltschranktüren oder Gehäusefronten ermöglicht.
Ist der 125A Hauptschalter für den Außenbereich geeignet?
Durch die Schutzart IP66 ist der Schalter staubdicht und gegen starkes Strahlwasser geschützt. Er kann daher in industriellen Umgebungen eingesetzt werden, wobei die zulässigen Umgebungstemperaturen von -40°C bis +60°C zu beachten sind.
Kann man den Schalter gegen Wiedereinschalten sichern?
Ja, der Not-Aus Hauptschalter der Serie B ist absperrbar. Dies ermöglicht es, das Gerät während Wartungs- oder Reparaturarbeiten in der Aus-Stellung zu sichern, um ein versehentliches Einschalten auszuschließen.
Welche Schaltleistung bietet das Modell IN8E233B?
Der Schrack LTS125 EHN4 A3 bietet eine Schaltleistung von 45kW bei einem Nennstrom von 125A. Damit ist das Gerät für anspruchsvolle Anwendungen in der Energie- und Industrietechnik ausgelegt.
