Description
Über dieses Produkt

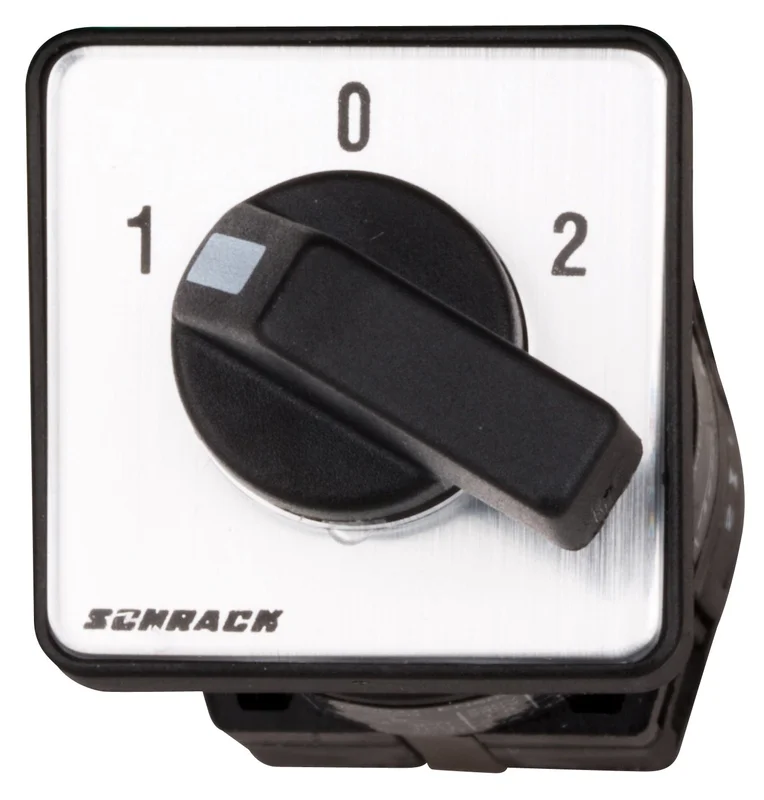

Der Umschalter mit 0-Stellung von Schrack ist ein 1-poliger Mini-Nockenschalter mit 10A Schaltvermögen, konzipiert für die Fronteinbau-Montage mittels Zentralbefestigung. Dieses Modell der Serie B ermöglicht eine präzise 1-0-2 Schaltfolge und ist für einen Betriebstemperaturbereich von -40°C bis 60°C ausgelegt. Mit einer Schutzart von IP65 gewährleistet das Gerät eine hohe Widerstandsfähigkeit gegenüber Umwelteinflüssen. Der Nockenschalter kommt bei Steuerstromkreisen und zur manuellen Anwahl von Betriebszuständen zum Einsatz. Der Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Mini-Nockenschalter für platzsparende Installationen in Schaltanlagen.
- Montage: Zentralbefestigung ermöglicht eine schnelle und sichere Frontmontage.
- Schaltfunktion: 1-poliger Umschalter mit klarer 1-0-2 Nullstellung.
- Belastbarkeit: Ausgelegt für 10A Stromstärke bei minimaler Verlustleistung von 0,12W.
- Temperaturbereich: Robuster Einsatz bei Umgebungstemperaturen von -40°C bis 60°C.
Anwendungsbereiche
- Manuelle Ansteuerung von Motoren oder elektrischen Verbrauchern in Maschinensteuerungen.
- Umschaltung zwischen zwei Stromquellen in Steuerschaltschränken.
- Auswahl von verschiedenen Betriebszuständen in der Gebäudeautomation.
Technische Details
| EAN | 9004840042085 |
| Pole | 1 |
| VE | 10Stk |
| LxBxH mm | 104x30x30 |
| Nettogewicht | 0,04kg/Stk |
| Nullstellung | Ja |
| Vorteilscode CH | 2085-0018-27 |
| Verlustleistung | 0,12W |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Ausführung | Umschalter |
| Hersteller | Schrack |
| Größe | Mini-Nockenschalter |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | M4H Z U1+006S |
| Montage | Zentralbefestigung |
| Serie | B |
| Type Nr. | M4H Z U1 |
| BEST. NR. | IN626110 |
| CAD-Symbol | Q |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN626110– | EAN: 9004840042085 | Hersteller-Art.-Nr.: M4H Z U1+006S
Downloads
| Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 Foto: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 |
| CAD Zeichnung: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 |
| Blätterkatalog Energie- und Industrietechnik |
| Maßbild: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 |
| Katalogseite: Umschalter mit 0-Stellung, 1-polig, 10A, ZBF, 1-0-2 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter
Häufig gestellte Fragen
Wie wird der Schrack Mini-Nockenschalter montiert?
Dieser Schalter der Serie B ist für die Frontmontage vorgesehen. Er verfügt über eine Zentralbefestigung, die eine einfache Installation in Standard-Ausbrüchen von 16mm oder 22mm ermöglicht.
Besitzt dieser Schalter eine Nullstellung?
Ja, der Nockenschalter IN626110 ist ein Umschalter mit 0-Stellung. Dies erlaubt eine sichere Unterbrechung des Stromkreises zwischen den Schaltzuständen 1 und 2.
Welche Schutzart bietet der Schalter im verbauten Zustand?
Der Schrack Umschalter weist die Schutzart IP65 auf. Damit ist das Frontteil des Schalters gegen Strahlwasser aus einem beliebigen Winkel sowie gegen das Eindringen von Staub geschützt.
Ist der Schalter für den Einsatz im Außenbereich geeignet?
Der Schalter ist für Umgebungstemperaturen von -40°C bis 60°C zugelassen. Aufgrund der IP65-Zertifizierung kann er in geeigneten Gehäusen auch in anspruchsvollen industriellen Umgebungen eingesetzt werden.
