Description
Über dieses Produkt

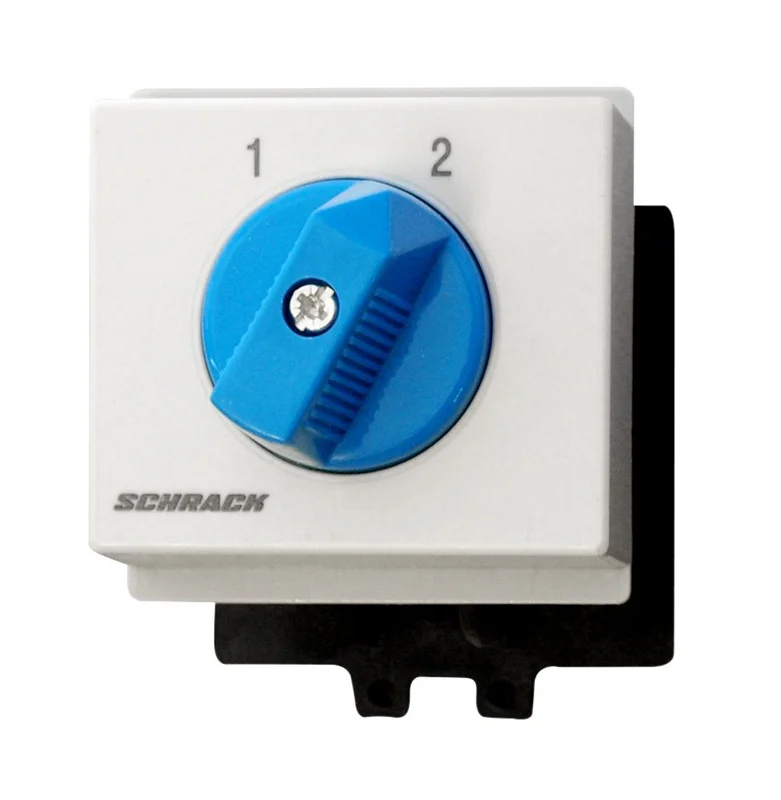

Der Schrack Umschalter für Reiheneinbau (Artikel-Nr. IN087320–) ist ein 3-poliger Nockenschalter für eine Stromstärke von 20A ohne Nullstellung. Das Gerät ist für die Montage in Verteilern konzipiert und weist eine Verlustleistung von 1,50W auf. Mit seinen kompakten Maßen von 95x65x74 mm integriert sich der Schalter in die Schaltschranktechnik bei Umgebungstemperaturen von -40°C bis 60°C. Der 3-polige Aufbau ermöglicht den direkten Wechsel zwischen zwei Stromkreisen oder Lasten in industriellen Anlagen. Diesen Schrack Nockenschalter liefern wir innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Pole: 3-polig — ermöglicht das sichere Umschalten von Drehstromverbrauchern.
- Montageart: Reiheneinbau — passend für gängige Verteilerkästen und Schaltschränke.
- Nennstrom: 20A — ausgelegt für standardisierte industrielle Anwendungen.
- Temperaturbeständigkeit: -40°C bis 60°C — zuverlässiger Betrieb auch unter extremen thermischen Bedingungen.
Anwendungsbereiche
- Umschaltung von Hauptstromkreisen in Industriemaschinen.
- Manuelle Quellenumschaltung bei Heizungsanlagen.
- Steuerung von Motoren und Antrieben in der Elektrotechnik.
- Einsatz als Wahlschalter in Schaltanlagen und Unterverteilungen.
Technische Details
| EAN | 9004840041514 |
| Montage | Reiheneinbau |
| Nullstellung | Nein |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Ausführung | Umschalter |
| Hersteller | Schrack |
| Type Nr. | M10H SMA W3 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| VE | 30Stk |
| Nettogewicht | 0,15kg/Stk |
| Serie | B |
| Vorteilscode CH | 1514-0026-61 |
| HLief-Artikel Nummer | M10H SMA W3+132S+K6 |
| CAD-Symbol | Q |
| LxBxH mm | 95x65x74 |
| BEST. NR. | IN087320 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN087320– | EAN: 9004840041514 | Hersteller-Art.-Nr.: M10H SMA W3+132S+K6
Downloads
| CAD Zeichnung: Umschalter für Reiheneinbau, ohne 0 Stellung, 3-polig, 20A |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Umschalter für Reiheneinbau, ohne 0 Stellung, 3-polig, 20A |
| Katalogseite: Umschalter für Reiheneinbau, ohne 0 Stellung, 3-polig, 20A |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Was bedeutet „ohne 0-Stellung“ bei diesem Schrack Umschalter?
Die Angabe „ohne 0-Stellung“ bedeutet, dass der Nockenschalter keine Aus-Position besitzt. Er schaltet direkt von Stellung 1 auf Stellung 2 um, ohne den Stromfluss zwischendurch vollständig zu unterbrechen.
Ist der 3-polige Schalter für den Reiheneinbau geeignet?
Ja, der Schrack M10H SMA W3 ist speziell für den Reiheneinbau konzipiert. Er lässt sich problemlos in Standard-Verteilerschränke integrieren, die für Reiheneinbaugeräte vorgesehen sind.
Kann dieser Nockenschalter bei sehr niedrigen Temperaturen eingesetzt werden?
Der Schalter ist für eine minimale Umgebungstemperatur von -40°C ausgelegt. Er eignet sich daher für den Einsatz in ungeheizten Umgebungen oder in industriellen Außenbereichen mit entsprechenden Gehäusen.
Kann ich den Umschalter online bei TELA bestellen?
Ja, Sie können den 3-poligen Schrack Umschalter für Reiheneinbau bequem über unseren Onlineshop bestellen. Wir sorgen für eine schnelle Abwicklung und liefern den Artikel innerhalb von 1 bis 3 Werktagen aus.
