Description
Über dieses Produkt

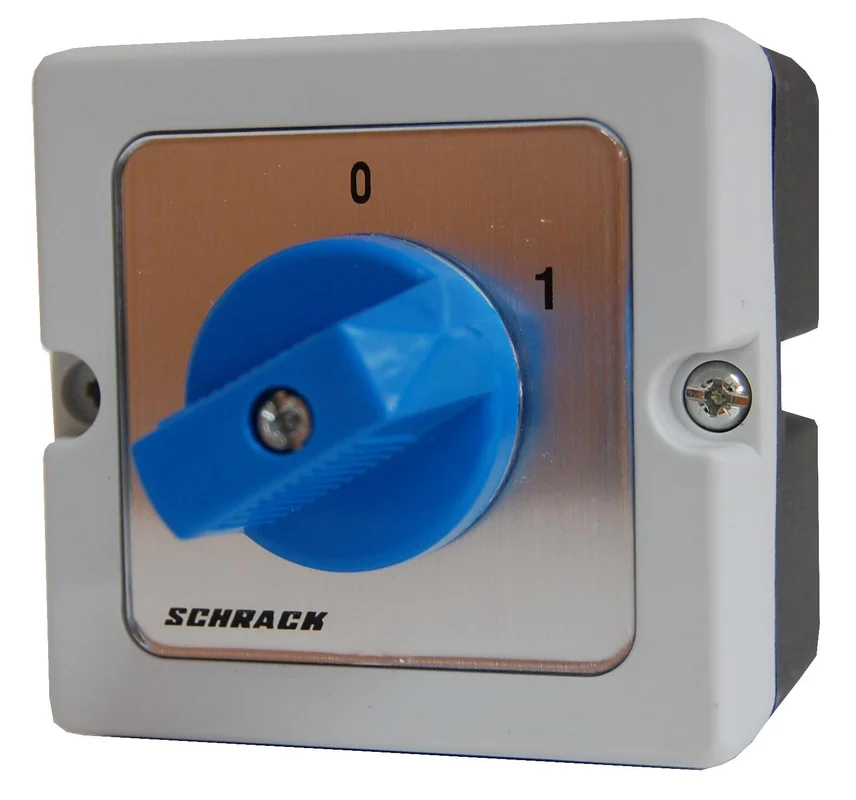

Der Ausschalter 1-polig, 20A, gekapselt von Schrack bietet eine zuverlässige Lösung als Ein-Aus-Schalter in industriellen Anlagen. Der Nockenschalter ist für eine einfache Montage gekapselt ausgeführt und verfügt über eine klare Nullstellung. Mit einem 1-poligen Aufbau und einer Belastbarkeit von 20A deckt er gängige Schaltanforderungen ab. Das Gehäuse hat die Abmessungen 96x65x65 mm und ist für Umgebungstemperaturen von -40°C bis 60°C ausgelegt. Er kommt primär als manuelles Betätigungselement in Schaltschränken oder direkt am Gerät zum Einsatz. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: 1-poliger Nockenschalter für präzise Schaltvorgänge.
- Gehäuse: Gekapselte Ausführung zur sicheren Montage außerhalb von Schaltschränken.
- Temperaturbereich: Einsatzfähig von -40°C bis 60°C für unterschiedliche Umgebungsbedingungen.
- Schaltleistung: Ausgelegt auf 20A Stromstärke mit 0,60W Verlustleistung.
- Handhabung: Deutliche Nullstellung zur sicheren Trennung des Stromkreises.
Anwendungsbereiche
- Manuelle Ein- und Ausschaltung von Industriemaschinen.
- Steuerung von Heizsystemen als Notschalter.
- Schaltvorgänge bei elektrischen Anlagen in der Gebäudetechnik.
- Betrieb als Wahlschalter in Schaltverteilungen.
Technische Details
| EAN | 9004840041217 |
| Pole | 1 |
| Nullstellung | Ja |
| Type Nr. | M10 P A1 |
| Größe | Nockenschalter |
| Vorteilscode CH | 1217-0016-30 |
| CAD-external terminals | 1 |
| Verlustleistung | 0,60W |
| Min. Umgebungstemperatur | -40°C |
| HLief-Artikel Nummer | M10 P A1+002S+K6 |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Montage | gekapselt |
| VE | 30Stk |
| LxBxH mm | 96x65x65 |
| Serie | B |
| CAD-Symbol | Q |
| Ausführung | Ausschalter |
| Nettogewicht | 0,11kg/Stk |
| BEST. NR. | IN035120 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN035120– | EAN: 9004840041217 | Hersteller-Art.-Nr.: M10 P A1+002S+K6
Downloads
| CAD Zeichnung: Ausschalter 1-polig, 20A, gekapselt |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Ausschalter 1-polig, 20A, gekapselt |
| Katalogseite: Ausschalter 1-polig, 20A, gekapselt Katalogseite: Ausschalter 1-polig, 20A, gekapselt |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Ist der Schrack Nockenschalter für den Außenbereich geeignet?
Der Schalter ist gekapselt ausgeführt und verfügt über die Schutzart IP40. Er ist daher für geschützte Innenräume konzipiert, jedoch nicht für die direkte Bewitterung im ungeschützten Außenbereich geeignet.
Kann dieser Ausschalter als Heizungsnotschalter verwendet werden?
Ja, der 1-polige Schalter wird häufig als Notschalter für Heizungsanlagen eingesetzt, um den Stromkreis manuell bei Wartungsarbeiten oder im Notfall sicher zu unterbrechen.
Welche Stromstärke kann mit dem M10 P A1 geschaltet werden?
Der Schrack Nockenschalter ist für eine Stromstärke von bis zu 20A ausgelegt. Achten Sie bei der Installation darauf, dass die angeschlossene Last diesen Wert nicht überschreitet.
Wie erfolgt die Montage des gekapselten Ausschalters?
Der Schalter ist als gekapselte Einheit für den Aufbau konzipiert. Er kann direkt auf eine ebene Fläche montiert werden, was ihn flexibel in industriellen Umgebungen oder an Maschinengehäusen einsetzbar macht.
