Description
Über dieses Produkt

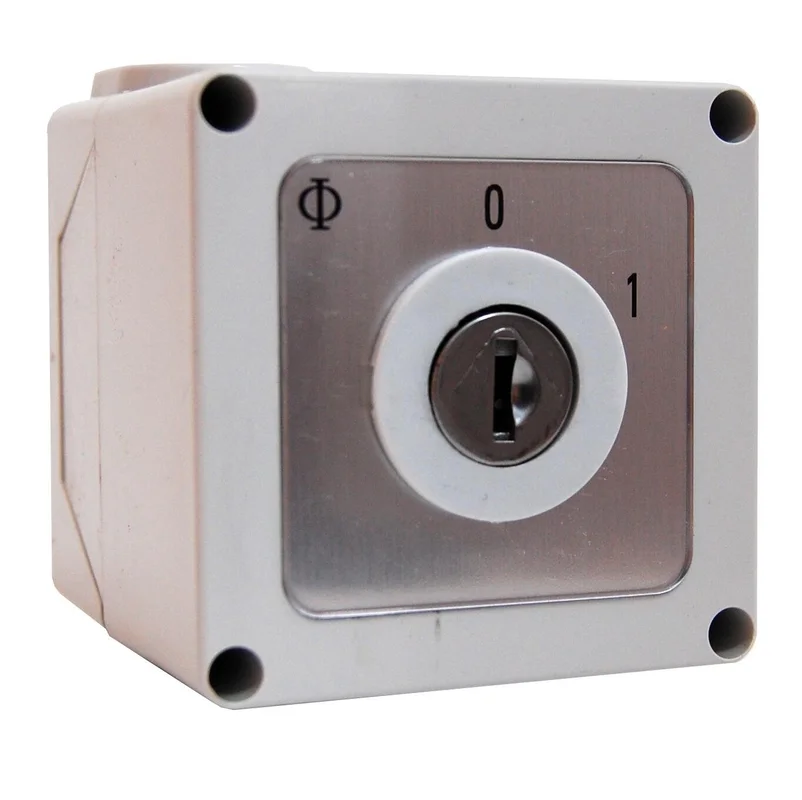

Der Ausschalter von Kraus & Naimer ist ein 3-poliger Nockenschalter mit metrischer M20-Einführung und einer Strombelastbarkeit von 20A. Das Gerät ist gekapselt ausgeführt, besitzt die Schutzart IP42 und ist für einen Umgebungstemperaturbereich von -40°C bis 60°C ausgelegt. Die kompakten Abmessungen betragen 46x64x64 mm bei einer Verlustleistung von 2,70W. Der Schalter verfügt über eine Nullstellung und ist in beiden Schaltstellungen mit dem Schlüssel abziehbar. Er eignet sich zur manuellen Steuerung von Stromkreisen in industriellen und gewerblichen Elektroinstallationen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bemessungsstrom: 20A für den Einsatz in Standard-Stromkreisen
- Bauweise: Gekapseltes Gehäuse zur Montage in verschiedenen Umgebungen
- Schaltfunktion: 3-poliger Ausschalter mit integrierter Nullstellung
- Flexibilität: Schlüssel in beiden Stellungen abziehbar für erhöhte Kontrolle
- Anschluss: Metrische Einführung M20 für eine einfache Kabeleinführung
Anwendungsbereiche
- Manuelle Trennung von elektrischen Verbrauchern in Maschinensteuerungen
- Abschaltung von Motorstromkreisen in der Gebäudetechnik
- Einsatz als Haupt- oder Wartungsschalter in gekapselten Gehäusen
Technische Details
| EAN | 9004840189490 |
| Nullstellung | Ja |
| LxBxH mm | 46x64x64 |
| Größe | Nockenschalter |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Serie | KN |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Type Nr. | CA10 A202*A-V750 PNL1 |
| Montage | gekapselt |
| Nettogewicht | 0,27kg/Stk |
| Verlustleistung | 2,70W |
| BEST. NR. | IN032100 |
| Hersteller | Kraus & Naimer |
| CAD-Symbol | Q |
| Ausführung | Ausschalter |
| HLief-Artikel Nummer | 70009154 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Kraus & Naimer | Artikel-Nr.: IN032100– | EAN: 9004840189490 | Hersteller-Art.-Nr.: 70009154
Downloads
| CAD Zeichnung: Ausschalter, metrisch, Einführung M20, 20A, 3-polig |
| Foto: Ausschalter, metrisch, Einführung M20, 20A, 3-polig |
| Datenblatt: Ausschalter, metrisch, Einführung M20, 20A, 3-polig |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Kraus, &, Naimer
Häufig gestellte Fragen
Ist der Kraus & Naimer Ausschalter IN032100 für den Außenbereich geeignet?
Der Ausschalter verfügt über die Schutzart IP42, was ihn für geschützte Innenbereiche qualifiziert. Für direkte Außenanwendungen mit starker Bewitterung sollte ein Gehäuse mit höherer IP-Schutzklasse gewählt werden.
Kann der Schlüssel in der Ein-Stellung abgezogen werden?
Ja, bei diesem Nockenschalter aus der Serie KN ist der Schlüssel sowohl in der Nullstellung als auch in der Ein-Stellung abziehbar. Dies bietet zusätzliche Flexibilität bei der Absicherung von Schaltzuständen.
Welche Kabelverschraubung wird für diesen Nockenschalter benötigt?
Das Gehäuse des Schalters ist mit einer metrischen Einführung M20 ausgestattet. Sie können daher handelsübliche Kabelverschraubungen mit M20-Gewinde direkt an das Gehäuse montieren.
Wie hoch ist die maximale Strombelastbarkeit des 3-poligen Ausschalters?
Dieser Ausschalter ist für einen Bemessungsstrom von 20A ausgelegt. Er ist somit für den Einsatz in typischen 3-phasigen Stromkreisen oder zur Schaltung von Lasten bis zu dieser Stromstärke geeignet.
