Description
Über dieses Produkt

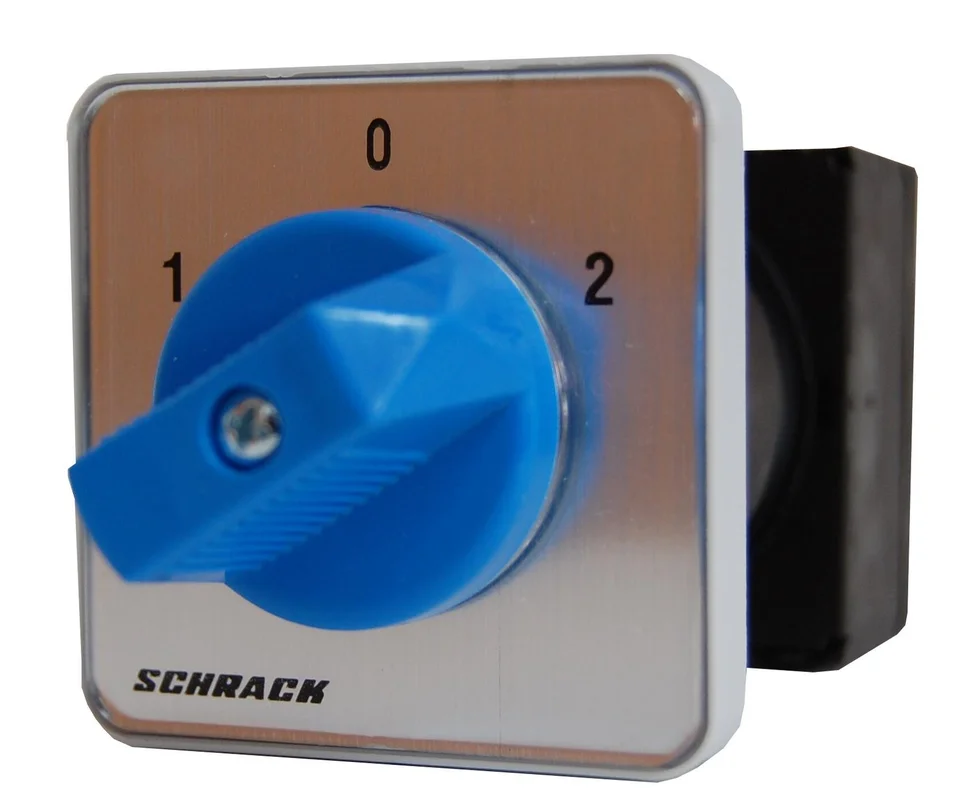

Der Schrack Umschalter mit 0-Stellung, 3-polig, 20A für Einbau mit Zentralbefestigung ist die technische Lösung für industrielle Schaltanwendungen. Dieser Nockenschalter verfügt über drei Pole und ist für die Frontmontage mit einem Durchmesser von 22 mm ausgelegt, wobei er die Schutzart IP65 erfüllt. Mit Abmessungen von 114x50x50 mm und einer Verlustleistung von 1,50 W ist er für Betriebstemperaturen zwischen -40 °C und 60 °C spezifiziert. Der Umschalter eignet sich für den Einsatz in Steuerstromkreisen, zur Motorsteuerung oder als Lasttrennschalter in Schaltanlagen. Der Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Sichern Sie sich den Schrack Umschalter für Ihre Elektroinstallation und bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauform: Nockenschalter in 3-poliger Ausführung für vielseitige Stromkreisunterbrechungen.
- Montageart: Zentralbefestigung (22 mm Durchmesser) für einfache und schnelle Installation in Frontplatten.
- Schutzklasse: IP65-zertifiziert für den Schutz gegen Strahlwasser und Staub.
- Temperaturbereich: Betriebssicher zwischen -40 °C und 60 °C für anspruchsvolle Umgebungsbedingungen.
- Nullstellung: Integrierte 0-Stellung zur sicheren Trennung des Stromflusses.
Anwendungsbereiche
- Steuerung und Umschaltung von elektrischen Maschinen und Motoren.
- Integration in Schalttafeln und Bedienpulte der Gebäude- und Industrietechnik.
- Manuelle Quellenumschaltung in Steuerstromkreisen.
- Einsatz als Heizungsnotschalter zur schnellen Unterbrechung bei Wartungsarbeiten.
Technische Details
| EAN | 9004840040890 |
| LxBxH mm | 114x50x50 |
| Nullstellung | Ja |
| HLief-Artikel Nummer | M10HZU3+006S+K6+8100 |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Ausführung | Umschalter |
| Vorteilscode CH | 0890-0024-91 |
| Hersteller | Schrack |
| BEST. NR. | IN026320 |
| VE | 40Stk |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Montage | Zentralbefestigung |
| Serie | B |
| CAD-Symbol | Q |
| Type Nr. | M10H Z U3 |
| Nettogewicht | 0,13kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN026320– | EAN: 9004840040890 | Hersteller-Art.-Nr.: M10HZU3+006S+K6+8100
Downloads
| CAD Zeichnung: Umschalter mit 0 Stellung, 3-polig, Einbau, 20A, Zentralbef. |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Umschalter mit 0 Stellung, 3-polig, Einbau, 20A, Zentralbef. |
| Katalogseite: Umschalter mit 0 Stellung, 3-polig, Einbau, 20A, Zentralbef. |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Wie wird der Schrack Nockenschalter montiert?
Der Umschalter ist für die Zentralbefestigung vorgesehen. Er benötigt eine 22-mm-Bohrung in der Frontplatte, wodurch er sich schnell und stabil als Einbauschalter montieren lässt.
Ist der Schrack Umschalter für den Außenbereich geeignet?
Durch die Schutzart IP65 ist der Umschalter staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt. Somit ist er auch für anspruchsvollere Umgebungsbedingungen in der Industrie bestens gerüstet.
Kann der Schalter als Heizungsnotschalter verwendet werden?
Ja, aufgrund der 3-poligen Ausführung und der klaren 0-Stellung kann dieses Modell Schrack M10HZU3 als manueller Heizungsnotschalter eingesetzt werden, um Heizungsanlagen sicher vom Netz zu trennen.
Welche Umgebungstemperaturen hält der Umschalter aus?
Der 20A Nockenschalter ist für einen breiten Temperaturbereich spezifiziert. Er arbeitet zuverlässig bei einer minimalen Umgebungstemperatur von -40 °C bis zu einer maximalen Umgebungstemperatur von 60 °C.
