Description
Über dieses Produkt

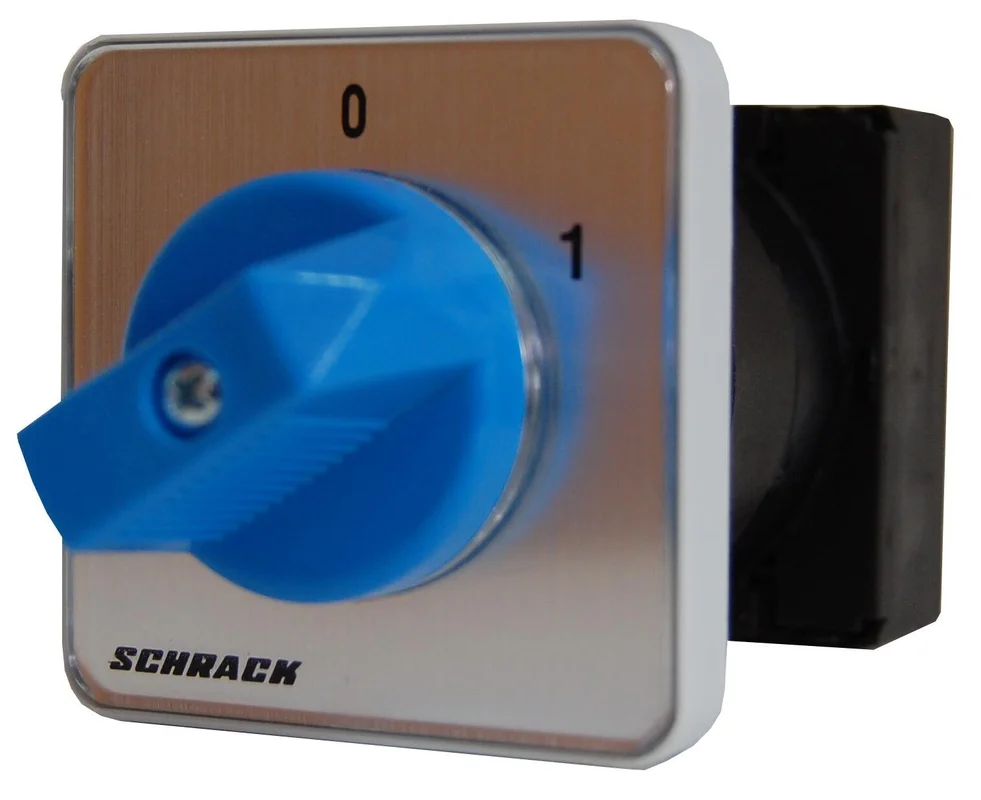

Der Ausschalter 3-polig von Schrack ist ein robuster Nockenschalter für den Fronteinbau mit Zentralbefestigung. Das Gerät ist für einen Bemessungsstrom von 20A sowie eine Leistung von 5,5kW ausgelegt und bietet eine zuverlässige Nullstellung. Mit seinen kompakten Abmessungen von 96x50x50 mm und der Montage für 22mm Bohrungen lässt er sich flexibel in Schaltanlagen integrieren. Der Betrieb ist in einem Umgebungstemperaturbereich von -40°C bis 60°C möglich, was einen vielseitigen Einsatz in industriellen Umgebungen erlaubt. Dieser Schalter ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Pole: 3-polige Ausführung für die sichere Unterbrechung von Stromkreisen.
- Nennstrom: 20A Schaltleistung für den direkten Betrieb von Motoren und Anlagen.
- Montageart: Zentralbefestigung für die einfache und schnelle Installation in Frontplatten.
- Schutzart: Ausgelegt für anspruchsvolle Umgebungen (IP65).
- Temperaturbereich: Einsatzfähig zwischen -40°C und 60°C.
Anwendungsbereiche
- Industrielle Schaltanlagen und Steuerungstechnik.
- Hauptschalter oder Ausschalter für Maschinen.
- Heizungsnotschalter in technischen Anlagen.
- Einsatz als Wahlschalter in der Automatisierung.
Technische Details
| EAN | 9004840041095 |
| Type Nr. | M10H Z A3 |
| Nullstellung | Ja |
| VE | 56Stk |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Pole | 3 |
| Min. Umgebungstemperatur | -40°C |
| Hersteller | Schrack |
| HLief-Artikel Nummer | M10HZA3+002S+K6+8100 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| BEST. NR. | IN025320 |
| Montage | Zentralbefestigung |
| Serie | B |
| LxBxH mm | 96x50x50 |
| CAD-Symbol | Q |
| Ausführung | Ausschalter |
| Nettogewicht | 0,11kg/Stk |
| Vorteilscode CH | 1095-0019-49 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN025320– | EAN: 9004840041095 | Hersteller-Art.-Nr.: M10HZA3+002S+K6+8100
Downloads
| CAD Zeichnung: Ausschalter 3-polig, 20A, 5,5kW, Einbau, Zentralbefestigung |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Ausschalter 3-polig, 20A, 5,5kW, Einbau, Zentralbefestigung |
| Katalogseite: Ausschalter 3-polig, 20A, 5,5kW, Einbau, Zentralbefestigung |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Was bedeutet die 3-polige Ausführung beim Schrack Ausschalter?
Die 3-polige Ausführung ermöglicht das gleichzeitige Trennen von drei Leitern, was primär für den Betrieb von Drehstromverbrauchern mit 20A und 5,5kW erforderlich ist. Dadurch ist der Schalter ideal für den Einsatz als Hauptschalter oder zur sicheren Abschaltung von Industriemotoren geeignet.
Kann der Ausschalter M10HZA3 für Heizungsanlagen verwendet werden?
Ja, dieser Nockenschalter wird häufig als Heizungsnotschalter eingesetzt. Die robuste Bauweise und die IP65-Schutzart erlauben einen zuverlässigen Betrieb in anspruchsvollen technischen Umgebungen, in denen eine manuelle Abschaltung erforderlich ist.
Wie erfolgt die Montage des Schalters mit Zentralbefestigung?
Die Zentralbefestigung ist für eine standardisierte Einbauöffnung mit 22mm Durchmesser ausgelegt. Dies ermöglicht eine schnelle Montage des Schalters in Gehäusefronten oder Schaltschranktüren, wobei der Schalter fest fixiert wird und gegen Verdrehen gesichert ist.
Wie hoch ist die Verlustleistung des 20A Nockenschalters?
Die Verlustleistung des Modells IN025320 beträgt 1,50W. Dieser Wert ist bei der Planung der Wärmeabfuhr in geschlossenen Schaltschränken oder kleinen Verteilergehäusen zu berücksichtigen, um die Betriebssicherheit innerhalb des spezifizierten Temperaturbereichs von bis zu 60°C zu gewährleisten.
