Über dieses Produkt

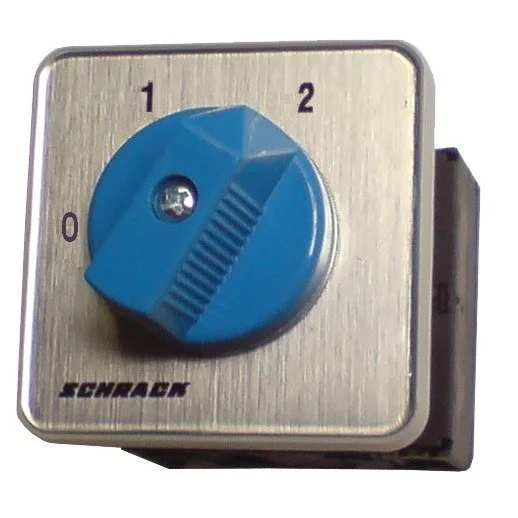

Der 2-Stufen-Schalter von Schrack mit Zentralbefestigung ermöglicht als 1-poliger Wahlschalter eine präzise Steuerung in der Schaltstellung 0-1-2. Dieser Nockenschalter aus der Serie B weist eine Einbautiefe sowie Baumaße von 82x48x48 mm auf und ist für den Fronteinbau mit einem Durchmesser von 22 mm konzipiert. Mit einer Schutzart von IP65 ist das Gehäuse gegen das Eindringen von Strahlwasser und Staub geschützt und für Umgebungstemperaturen von -40°C bis 60°C ausgelegt. Die Montage erfolgt mittels Zentralbefestigung, was eine schnelle Installation in Schalttafeln oder Steuerpulten sicherstellt. Dieser Schalter wird innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager versendet. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schaltfunktion: 0-1-2 Schaltung für klare Zustandszuweisung
- Schutzklasse: IP65 für den Einsatz in anspruchsvollen Umgebungen
- Einbaumaße: 22 mm Standard-Frontbohrung für einfache Montage
- Temperaturbereich: Einsatzfähig von -40°C bis +60°C
Anwendungsbereiche
- Steuerung von elektrischen Anlagen und Maschinen in der Industrie
- Integration in Schaltkästen als Wahlschalter für verschiedene Betriebsmodi
- Einsatz als Heizungsnotschalter oder bei Belüftungsanlagen
- Manuelle Ansteuerung von Motoren oder elektrischen Lasten in 1-poligen Stromkreisen
Technische Details
| EAN | 9004840655049 |
| Pole | 1 |
| Nullstellung | Ja |
| BEST. NR. | IN023904 |
| Ausführung | Stufenschalter |
| VE | 56Stk |
| Größe | Nockenschalter |
| Type Nr. | M10H Z ST021 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | M10H Z ST021+420S+K6+8100 |
| Montage | Zentralbefestigung |
| Serie | B |
| LxBxH mm | 82x48x48 |
| Vorteilscode CH | 5049-0016-04 |
| CAD-Symbol | Q |
| Nettogewicht | 0,11kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN023904– | EAN: 9004840655049 | Hersteller-Art.-Nr.: M10H Z ST021+420S+K6+8100
Downloads
| CAD Zeichnung: 2-Stufen-Schalter Zentralbefestigung, 1-polig, 0-1-2 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: 2-Stufen-Schalter Zentralbefestigung, 1-polig, 0-1-2 |
| Katalogseite: 2-Stufen-Schalter Zentralbefestigung, 1-polig, 0-1-2 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Wie wird der Schrack 2-Stufen-Schalter montiert?
Der Schalter ist für die Zentralbefestigung vorgesehen. Er benötigt eine Frontbohrung mit einem Durchmesser von 22 mm, durch die der Schalterkörper eingeführt und mit der rückseitigen Mutter fixiert wird.
Kann der Nockenschalter im Außenbereich verwendet werden?
Aufgrund der Schutzart IP65 ist der Schalter staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt. Er ist somit für anspruchsvolle Umgebungen und geschützte Außenbereiche geeignet.
Was bedeutet die 0-1-2 Schaltstellung?
Die 0-1-2 Ausführung des Stufenschalters ermöglicht drei Schaltzustände: In Position 0 ist der Stromkreis unterbrochen, während in Position 1 und 2 jeweils unterschiedliche elektrische Lasten oder Funktionen angesteuert werden können.
Ist dieser Schalter 1-polig schaltbar?
Ja, bei diesem Modell handelt es sich um einen 1-poligen Nockenschalter. Er ist speziell für Anwendungen konzipiert, bei denen ein einzelner Stromkreis zwischen verschiedenen Stufen umgeschaltet werden muss.
