Über dieses Produkt

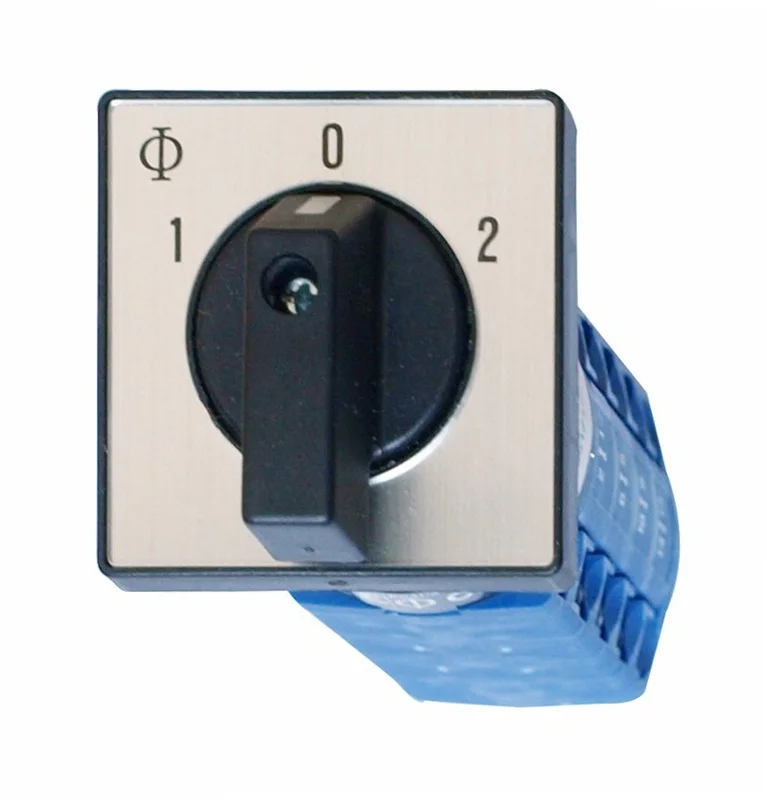

Der Umschalter von Kraus & Naimer ist ein 4-poliger Wahlschalter für die Fronteinbau-Zentralbefestigung mit 20A Schaltleistung und 1-0-2 Schaltstellung. Das Gerät ist für Bohrungen mit 22 mm Durchmesser ausgelegt und erfüllt die Schutzklasse IP66 gegen Staub und Strahlwasser. Mit Abmessungen von 106 x 48 x 48 mm und einem Gewicht von 0,14 kg lässt sich der Schalter platzsparend in Schalttafeln integrieren. Die Umgebungstemperatur kann zwischen -25 °C und 55 °C variieren. Dieser Nockenschalter wird in industriellen Steuerstromkreisen zur manuellen Umschaltung von Lasten eingesetzt. Sie erhalten diesen Kraus & Naimer Umschalter innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schaltfunktion: 1-0-2 Schaltung für die präzise Steuerung von 4-poligen Lasten.
- Montageart: Zentralbefestigung für standardisierte 22 mm Frontplattenbohrungen.
- Schutzart IP66: Schutz gegen Eindringen von Staub und starkem Strahlwasser bei Frontmontage.
- Nennstrom: 20A Auslegung für zuverlässiges Schalten unter Lastbedingungen.
- Kompaktes Design: 48 x 48 mm Frontfläche optimiert den Platzbedarf auf dem Bedienfeld.
Anwendungsbereiche
- Manuelle Umschaltung zwischen zwei Stromquellen in Steuerungssystemen.
- Schalten von Hilfsstromkreisen in Schaltanlagen und Maschinensteuerungen.
- Einsatz als Hauptschalter für kleine Verbraucher bei beengten Platzverhältnissen.
- Betrieb als Wahlschalter für manuelle oder automatische Prozessabläufe.
Technische Details
| EAN | 9004257056866 |
| Type Nr. | CH10 A213-600 FT2 |
| Verlustleistung | 5,60W |
| Nullstellung | Ja |
| BEST. NR. | IN022031 |
| Größe | Nockenschalter |
| Ausführung | Umschalter |
| Serie | KN |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 106x48x48 |
| HLief-Artikel Nummer | 70011833 |
| Montage | Zentralbefestigung |
| Max. Umgebungstemperatur | 55°C |
| Nettogewicht | 0,14kg/Stk |
| Hersteller | Kraus & Naimer |
| CAD-Symbol | Q |
| Pole | 4 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Kraus & Naimer | Artikel-Nr.: IN022031– | EAN: 9004257056866 | Hersteller-Art.-Nr.: 70011833
Downloads
| CAD Zeichnung: Umschalter, Fronteinb. Zentralbefest., 20A, 4-polig, 1-0-2 |
| Foto: Umschalter, Fronteinb. Zentralbefest., 20A, 4-polig, 1-0-2 |
| Datenblatt: Umschalter, Fronteinb. Zentralbefest., 20A, 4-polig, 1-0-2 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Kraus, &, Naimer
Häufig gestellte Fragen
Welchen Durchmesser benötigt die Bohrung für den Kraus & Naimer Umschalter?
Dieser Nockenschalter mit Zentralbefestigung ist für den Einbau in Standard-Bohrungen mit einem Durchmesser von 22 mm ausgelegt. Dies ermöglicht eine einfache Montage in gängigen Schaltgehäusen oder Schalttafelfronten.
Was bedeutet die Schaltstellung 1-0-2 bei diesem Schalter?
Die 1-0-2 Kennzeichnung bezeichnet einen Umschalter mit Nullstellung. In Position 0 ist der Stromkreis unterbrochen, während in den Positionen 1 und 2 jeweils unterschiedliche Strompfade oder Lasten angesteuert werden können.
Wie viele Pole hat der Kraus & Naimer Schalter IN022031?
Es handelt sich um eine 4-polige Ausführung des Nockenschalters. Dies ermöglicht das gleichzeitige Schalten von vier unabhängigen Leitern in der entsprechenden Schaltstellung.
Ist der Schalter für den Außenbereich oder feuchte Umgebungen geeignet?
Dank der Schutzart IP66 bietet der Schalter einen sehr hohen Schutz gegen das Eindringen von Staub und starkem Strahlwasser. Er ist damit für industrielle Umgebungen sowie anspruchsvolle Montageorte geeignet, an denen Feuchtigkeit auftreten kann.
