Description
Über dieses Produkt

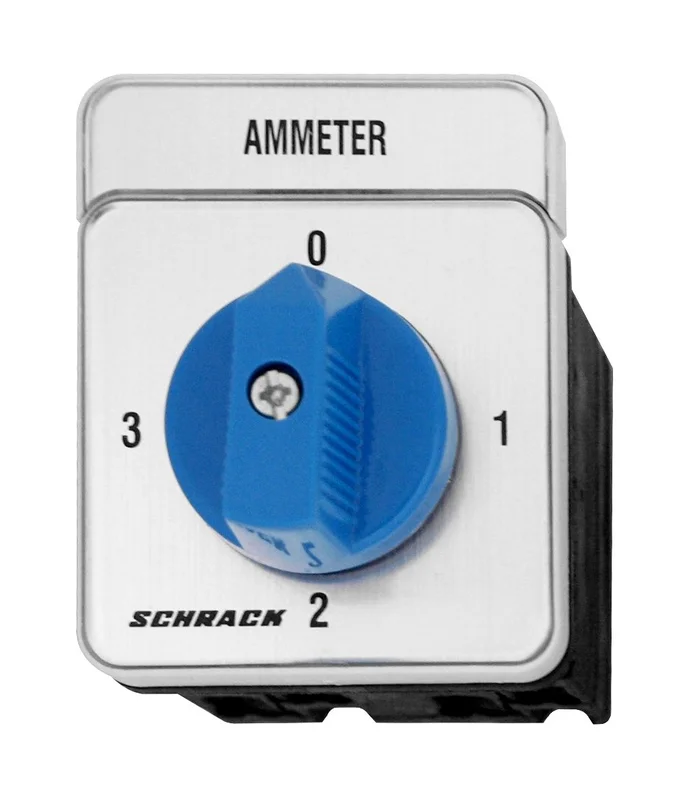

Der Schrack Amperemeter-Umschalter 20A mit der Schaltstellung 0-1-2-3 ist die Lösung für den präzisen Verteilereinbau und die Strommessung. Dieser Nockenschalter der Serie B verfügt über einen 1-poligen Aufbau und wird mittels einer 4-Lochbefestigung sicher montiert. Das Gerät bietet einen Betriebstemperaturbereich von -40 °C bis +60 °C und weist eine Verlustleistung von 0,50 W auf. Er findet Anwendung in Schaltschränken und Energieverteilungen zur manuellen Auswahl von Messphasen. Die Lieferzeit beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schaltfolge 0-1-2-3: Ermöglicht die gezielte Umschaltung zwischen verschiedenen Messphasen.
- 4-Lochbefestigung: Sorgt für einen stabilen und sicheren Halt in Frontplatten oder Verteilern.
- Nockenschalter-Serie B: Kompaktes Design mit den Abmessungen 54x54x9 mm für platzsparende Installation.
- Weiter Temperaturbereich: Zuverlässiger Betrieb bei Umgebungstemperaturen von -40 °C bis +60 °C.
Anwendungsbereiche
- Messstellenumschaltung in Niederspannungshauptverteilungen.
- Manuelle Phasenstromüberwachung in industriellen Schaltanlagen.
- Steuerung von Amperemetern in Schalttafeln.
- Nachrüstung bestehender Verteilungssysteme zur Überwachung elektrischer Lasten.
Technische Details
| EAN | 9004840110104 |
| Ausführung | Umschalter; Spezialschalter |
| Pole | 1 |
| Montage | 4-Lochbefestigung |
| Nullstellung | Ja |
| Type Nr. | M10H E M31 |
| VE | 56Stk |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| HLief-Artikel Nummer | M10HEM31+028S+503+K6 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BEST. NR. | IN009A00 |
| Nettogewicht | 0,15kg/Stk |
| Serie | B |
| LxBxH mm | 54x54x9 |
| CAD-Symbol | Q |
| Vorteilscode CH | 0104-0018-71 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN009A00– | EAN: 9004840110104 | Hersteller-Art.-Nr.: M10HEM31+028S+503+K6
Downloads
| CAD Zeichnung: Amperemeter-Umschalter 20A, 0-1-2-3, Verteilereinbau |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Amperemeter-Umschalter 20A, 0-1-2-3, Verteilereinbau |
| Katalogseite: Amperemeter-Umschalter 20A, 0-1-2-3, Verteilereinbau |
| Schaltbild: Amperemeter-Umschalter 20A, 0-1-2-3, Verteilereinbau Schaltbild: Amperemeter-Umschalter 20A, 0-1-2-3, Verteilereinbau |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Wie wird der Schrack Amperemeter-Umschalter montiert?
Der Schalter ist für die 4-Lochbefestigung ausgelegt. Dies ermöglicht eine einfache Montage in Frontplatten von Schaltanlagen oder Verteilern.
Welche Schaltstellung bietet dieser 20A Umschalter?
Der Schrack Amperemeter-Umschalter verfügt über die Schaltfolge 0-1-2-3. Dies ermöglicht eine zuverlässige Auswahl der Messphasen im 1-poligen Betrieb.
Ist der Nockenschalter für industrielle Umgebungen geeignet?
Ja, der Schalter ist für industrielle Anwendungen konzipiert. Er hält Umgebungstemperaturen zwischen -40 °C und +60 °C stand und ist für den Verteilereinbau optimiert.
Wo kann ich den Amperemeter-Umschalter online bestellen?
Sie können diesen Schalter direkt bei tela.at online bestellen. Wir liefern den Artikel in der Regel innerhalb von 1 bis 3 Werktagen aus.
