Description
Über dieses Produkt

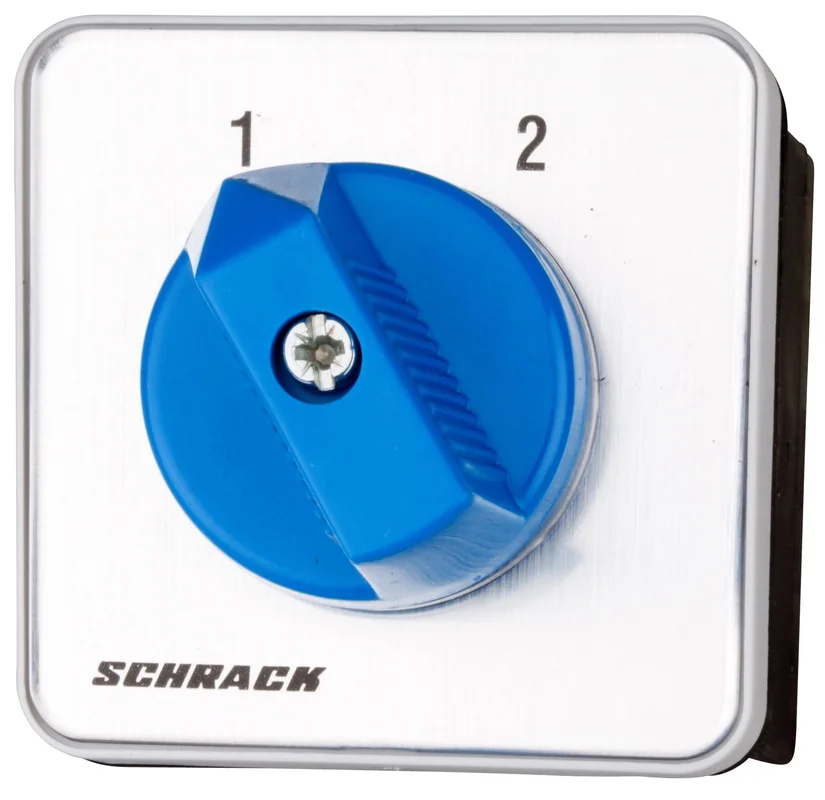

Der 1-polige Schrack Umschalter für Einbau mit Schaltstellung 1-2 bietet eine zuverlässige Lösung zur manuellen Steuerung von Stromkreisen ohne Nullstellung. Das Gerät ist für die Fronteinbau-Montage mittels 4-Lochbefestigung konzipiert und weist die Schutzart IP65 auf, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Mit einer Baugröße von 79x52x52 mm ist er platzsparend in Schaltanlagen oder Gehäusen integrierbar. Der Betrieb ist bei Umgebungstemperaturen von -40°C bis zu 60°C möglich. Der Schalter eignet sich für industrielle Anwendungen, bei denen eine direkte Umschaltung zwischen zwei Lastkreisen gefordert ist. Dieser Umschalter ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1-polige Ausführung: Ermöglicht die präzise Steuerung eines Stromkreises in zwei Stellungen.
- Schutzart IP65: Schutz gegen Strahlwasser und Staub für den Einsatz in rauer Umgebung.
- Fronteinbau: Einfache 4-Lochbefestigung zur direkten Montage in Schaltschranktüren oder Gehäusefronten.
- Betriebstemperaturbereich: Zuverlässige Funktion bei Umgebungstemperaturen von -40°C bis +60°C.
- Kompakte Bauweise: Abmessungen von 79x52x52 mm sorgen für eine effiziente Nutzung des Einbauplatzes.
Anwendungsbereiche
- Manuelle Umschaltung von elektrischen Verbrauchern in Industriemaschinen.
- Einsatz als Wahlschalter für verschiedene Betriebsmodi in der Haustechnik.
- Steuerung von Heizungssystemen und Notstrom-Umschaltungen.
- Integration in Schaltpulte für den Maschinen- und Anlagenbau.
Technische Details
| EAN | 9004840122640 |
| Vorteilscode CH | 2640-0014-57 |
| Pole | 1 |
| Montage | 4-Lochbefestigung |
| Nullstellung | Nein |
| Größe | Nockenschalter |
| Nettogewicht | 0,08kg/Stk |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Ausführung | Umschalter |
| LxBxH mm | 79x52x52 |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| Type Nr. | M10H E W1 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| VE | 72Stk |
| HLief-Artikel Nummer | M10HEW1+132S+K6+8100 |
| Serie | B |
| BEST. NR. | IN007122 |
| CAD-Symbol | Q |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN007122– | EAN: 9004840122640 | Hersteller-Art.-Nr.: M10HEW1+132S+K6+8100
Downloads
| Foto: Umschalter für Einbau, 1-polig, 1-2 Foto: Umschalter für Einbau, 1-polig, 1-2 Foto: Umschalter für Einbau, 1-polig, 1-2 Foto: Umschalter für Einbau, 1-polig, 1-2 Foto: Umschalter für Einbau, 1-polig, 1-2 Foto: Umschalter für Einbau, 1-polig, 1-2 |
| CAD Zeichnung: Umschalter für Einbau, 1-polig, 1-2 |
| Blätterkatalog Energie- und Industrietechnik |
| Katalogseite: Umschalter für Einbau, 1-polig, 1-2 |
| Schaltbild: Umschalter für Einbau, 1-polig, 1-2 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Hat dieser Nockenschalter eine Nullstellung?
Nein, dieses Modell (Schrack M10H E W1) ist als Umschalter ohne 0-Stellung konzipiert. Er schaltet direkt zwischen den Positionen 1 und 2 um.
Für welche Montageart ist der 1-polige Schalter vorgesehen?
Der Umschalter ist für den Fronteinbau mittels 4-Lochbefestigung vorgesehen. Dies ermöglicht eine einfache Montage in Gehäusetüren oder Bedienpanels.
Welche Schutzklasse bietet der Umschalter von Schrack?
Das Gerät erfüllt die Anforderungen der Schutzart IP65. Somit ist der Schalter im verbauten Zustand gegen das Eindringen von Staub und Strahlwasser geschützt.
Kann ich diesen Schrack Schalter online bestellen?
Ja, Sie können den Umschalter IN007122 direkt bei TELA online bestellen. Die Lieferzeit für diesen Artikel beträgt in der Regel 1 bis 3 Werktage.
