Description
Über dieses Produkt

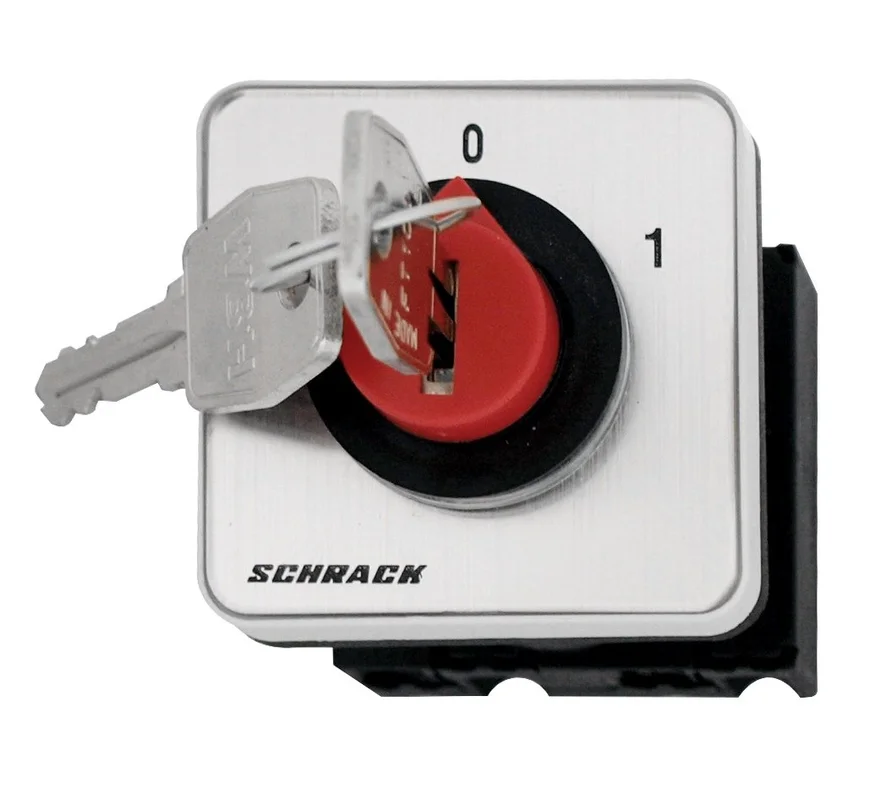

Der Ein-Aus-Schlüsselschalter von Schrack in der 1-poligen Ausführung ermöglicht eine sichere Steuerung Ihrer elektrischen Schaltkreise durch eine 0-1 Schaltstellung. Dieser Nockenschalter für den Fronteinbau verfügt über eine robuste 4-Lochbefestigung und erfüllt die Schutzart IP65 für anspruchsvolle Umgebungen. Das Gerät arbeitet in einem Temperaturbereich von -40°C bis 60°C und weist eine Verlustleistung von 0,50 W auf. Er findet Verwendung bei industriellen Anwendungen, die eine schlüsselbetätigte Schaltfunktion zur Zugriffskontrolle erfordern. Die Lieferung dieses Schrack Nockenschalters erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1-polige Ausführung: Präzise Ein-Aus-Schaltung für einphasige Stromkreise.
- IP65 Schutzart: Sicherer Schutz gegen Staub und Strahlwasser bei Fronteinbau.
- 4-Lochbefestigung: Stabile und vibrationsfeste Montage im Schaltschrank oder Gehäuse.
- Schlüsselbetätigung: Integriertes Schloss verhindert unbefugtes Schalten der Anlage.
- Weiter Temperaturbereich: Einsatzfähig zwischen -40°C und 60°C.
Anwendungsbereiche
- Absicherung von Industriemaschinen gegen unbefugtes Einschalten.
- Steuerung von Heizungsanlagen oder Lüftungssystemen.
- Schlüsselschalter für Bedientableaus in der Fertigungstechnik.
- Manuelle Bedienung von Anlagenkomponenten in staubiger Umgebung.
Technische Details
| EAN | 9004840122619 |
| HLief-Artikel Nummer | M10HEA1+SA+002S+8100 |
| Pole | 1 |
| Type Nr. | M10H E A1 |
| Montage | 4-Lochbefestigung |
| Nullstellung | Ja |
| VE | 56Stk |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Vorteilscode CH | 2619-0027-41 |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| BEST. NR. | IN005122 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Serie | B |
| Nettogewicht | 0,07kg/Stk |
| Ausführung | Ausschalter; Einschalter |
| CAD-Symbol | Q |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN005122– | EAN: 9004840122619 | Hersteller-Art.-Nr.: M10HEA1+SA+002S+8100
Downloads
| CAD Zeichnung: Ein-Aus-Schlüsselschalter Einbau, 1-polig, 0-1 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Ein-Aus-Schlüsselschalter Einbau, 1-polig, 0-1 |
| Katalogseite: Ein-Aus-Schlüsselschalter Einbau, 1-polig, 0-1 |
| Schaltbild: Ein-Aus-Schlüsselschalter Einbau, 1-polig, 0-1 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Ist der Schrack Ein-Aus-Schlüsselschalter für den Außeneinsatz geeignet?
Dank der Schutzart IP65 ist der Schalter staubdicht und gegen Strahlwasser aus einem beliebigen Winkel geschützt. Bei ordnungsgemäßem Fronteinbau kann er somit in geschützten Außenbereichen oder rauen Industrieumgebungen eingesetzt werden.
Kann ich diesen Nockenschalter als Heizungsnotschalter verwenden?
Ja, der 1-polige Ein-Aus-Schlüsselschalter wird häufig als manueller Notschalter für Heizungsanlagen eingesetzt. Durch den Schlüsselbetrieb wird sichergestellt, dass nur autorisiertes Personal die Anlage stromlos schalten oder in Betrieb nehmen kann.
Welche Montageart wird für den Schalter benötigt?
Dieser Schalter ist für die 4-Lochbefestigung ausgelegt. Dies ermöglicht eine sehr stabile und sichere Montage in Schaltschranktüren oder Gehäusewänden, was besonders bei industriellen Schaltgeräten der Serie B Standard ist.
Wie ist die Schaltlogik bei diesem 1-poligen Schlüsselschalter?
Der Schalter verfügt über eine 0-1 Schaltstellung. In der 0-Stellung ist der Stromkreis unterbrochen (ausgeschaltet), während er in der 1-Stellung geschlossen ist (eingeschaltet), wobei die Betätigung ausschließlich über den passenden Schlüssel erfolgt.
