Description
Über dieses Produkt

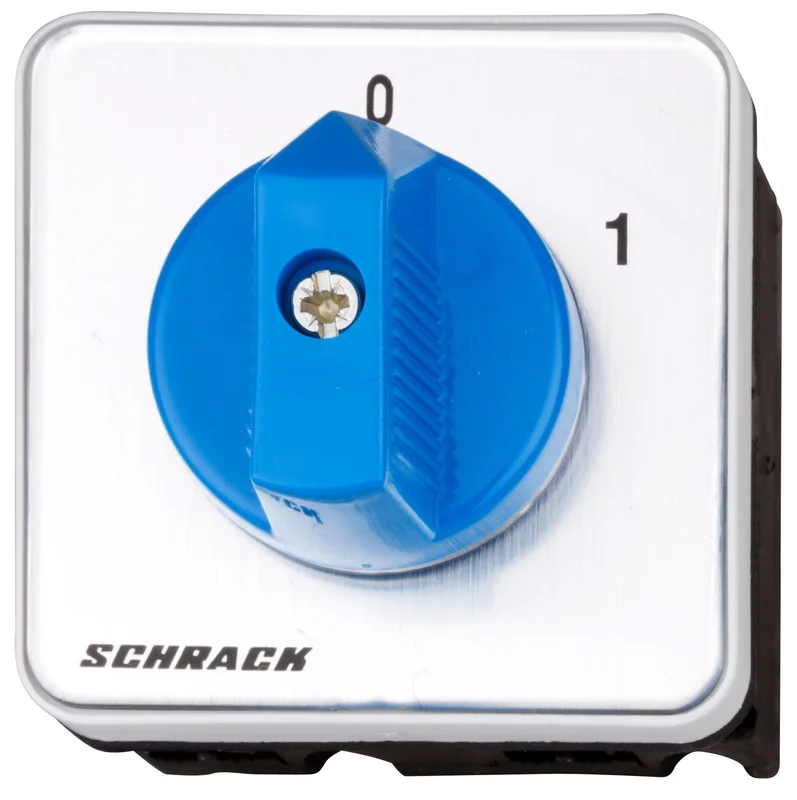

Der Ausschalter für Einbau 1-polig von Schrack ist ein robuster Nockenschalter mit 20A Schaltleistung und 0-1 Nullstellung. Das Bauteil verfügt über eine 4-Lochbefestigung und ist für den Fronteinbau konzipiert. Mit einer Schutzart von IP65 eignet sich der Schalter für Umgebungen mit einer Temperatur von -40°C bis 60°C. Dank der kompakten Bauweise von 78x52x52 mm lässt er sich platzsparend in Schalttafeln oder Gehäusen integrieren. Der Schalter dient als zuverlässiger Trennschalter für elektrische Verbraucher in der Industrie- und Haustechnik. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- 1-polige Ausführung: Ermöglicht die sichere Unterbrechung eines Stromkreises in der 0-1 Stellung.
- 20A Nennstrom: Ausgelegt für industrielle Anwendungen und höhere Lastanforderungen.
- 4-Lochbefestigung: Sorgt für eine stabile und verdrehsichere Montage an Schaltschrankfronten.
- IP65 Schutzklasse: Geschützt gegen Strahlwasser und Staub, für anspruchsvolle Betriebsumgebungen.
- Breiter Temperaturbereich: Zuverlässiger Betrieb von -40°C bis +60°C.
Anwendungsbereiche
- Manuelle Ein- und Ausschaltung von Industriemaschinen und Anlagen.
- Einsatz als Heizungsnotschalter zur manuellen Trennung der Stromzufuhr.
- Einbau in Steuerpulte und Schaltkästen zur Bedienung von Stromkreisen.
Technische Details
| EAN | 9004840040630 |
| Pole | 1 |
| Type Nr. | M10H E A1 |
| Montage | 4-Lochbefestigung |
| Vorteilscode CH | 0630-0012-54 |
| Nullstellung | Ja |
| Größe | Nockenschalter |
| BEST. NR. | IN005120 |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 78x52x52 |
| VE | 72Stk |
| Serie | B |
| HLief-Artikel Nummer | M10HEA1+002S+K6+8100 |
| Nettogewicht | 0,07kg/Stk |
| CAD-Symbol | Q |
| Ausführung | Ausschalter |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN005120– | EAN: 9004840040630 | Hersteller-Art.-Nr.: M10HEA1+002S+K6+8100
Downloads
| CAD Zeichnung: Ausschalter für Einbau 1-polig, 20A, 0-1 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Ausschalter für Einbau 1-polig, 20A, 0-1 Foto: Ausschalter für Einbau 1-polig, 20A, 0-1 Foto: Ausschalter für Einbau 1-polig, 20A, 0-1 Foto: Ausschalter für Einbau 1-polig, 20A, 0-1 Foto: Ausschalter für Einbau 1-polig, 20A, 0-1 |
| Maßbild: Ausschalter für Einbau 1-polig, 20A, 0-1 |
| Katalogseite: Ausschalter für Einbau 1-polig, 20A, 0-1 |
| Schaltbild: Ausschalter für Einbau 1-polig, 20A, 0-1 Schaltbild: Ausschalter für Einbau 1-polig, 20A, 0-1 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Wie wird der Schrack Nockenschalter montiert?
Dieser 1-polige Ausschalter ist für den Fronteinbau vorgesehen und wird mittels einer stabilen 4-Lochbefestigung sicher in Schalttafeln oder Gehäusewandungen integriert.
Ist der Schalter für den Außenbereich geeignet?
Mit der Schutzart IP65 ist der Schalter staubdicht und gegen Strahlwasser geschützt. Er kann daher in anspruchsvollen Umgebungen eingesetzt werden, sofern die Umgebungstemperatur zwischen -40°C und +60°C bleibt.
Kann ich den Ausschalter als Heizungsnotschalter verwenden?
Ja, der Schrack Nockenschalter der Serie B wird häufig als Heizungsnotschalter genutzt, um die manuelle Trennung von Stromkreisen für Heizungsanlagen sicher durchzuführen.
Was bedeutet die 0-1 Schaltung bei diesem Modell?
Die 0-1 Nullstellung bezeichnet einen reinen Ein-Aus-Schalter. In Position 0 ist der Stromkreis unterbrochen, während in Position 1 der Stromkreis geschlossen ist.
