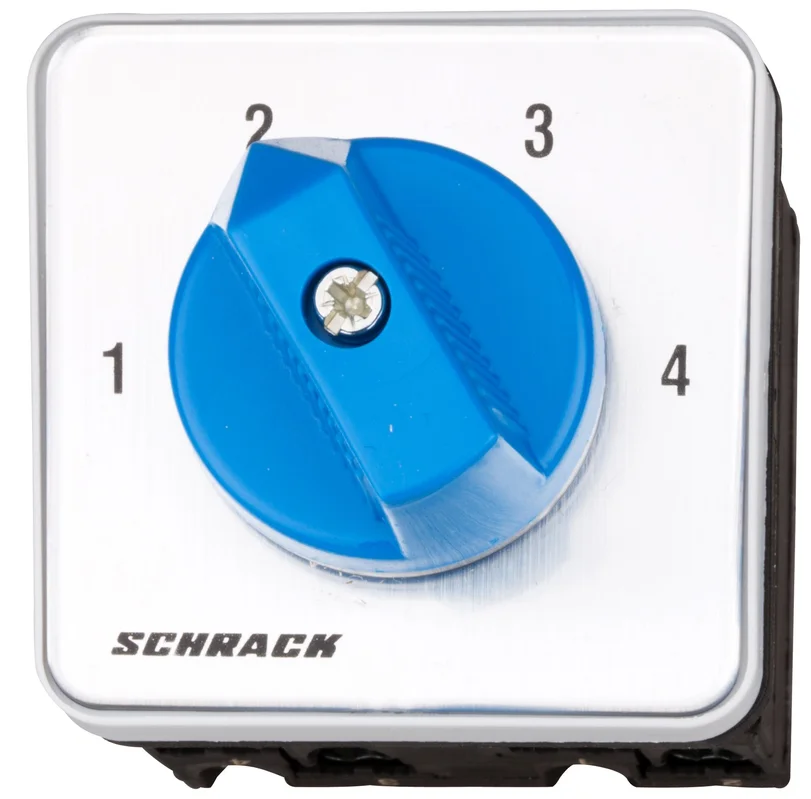

Der 4-Stufen-Schalter Einbau 1-polig von Schrack ist ein robuster Nockenschalter für die präzise Steuerung von vier Schaltstellungen ohne Nullstellung. Das Bauteil verfügt über eine 4-Lochbefestigung und ist für den Fronteinbau konzipiert. Mit einer Schutzart von IP65 eignet sich der Schalter für Umgebungen mit Staub- und Strahlwasserbelastung bei Betriebstemperaturen von -40°C bis 60°C. Dieser Stufenschalter findet seinen Einsatzbereich vorrangig in industriellen Steuerungsanlagen sowie in der Haustechnik zur manuellen Prozesswahl. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie diesen Artikel bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: 1-poliger Nockenschalter zur präzisen Auswahl zwischen vier Stellungen.
- Montageart: 4-Lochbefestigung für eine stabile und sichere Fronteinbaumontage.
- Schutzart: Ausgelegt für industrielle Anwendungen mit Schutzklasse IP65.
- Temperaturbeständigkeit: Einsatzfähig in einem Bereich von -40°C bis 60°C.
- Konfiguration: Stufenschalter-Ausführung ohne Nullstellung für kontinuierliche Schaltprozesse.
Anwendungsbereiche
- Steuerung von industriellen Lüftungs- und Heizungsanlagen.
- Manuelle Auswahl von Prozessstufen in Maschinensteuerungen.
- Industrielle Schaltanlagen für Energieverteilung und Anlagentechnik.
Technische Details
| EAN | 9004840110173 |
| HLief-Artikel Nummer | M10H E ST41+417S+K6 |
| Pole | 1 |
| Montage | 4-Lochbefestigung |
| BEST. NR. | IN003122 |
| Ausführung | Stufenschalter |
| Nullstellung | Nein |
| Größe | Nockenschalter |
| CAD-external terminals | 1 |
| Min. Umgebungstemperatur | -40°C |
| Verlustleistung | 0,50W |
| Hersteller | Schrack |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| VE | 72Stk |
| Serie | B |
| Type Nr. | M10H E ST41 |
| LxBxH mm | 96x50x50 |
| CAD-Symbol | Q |
| Vorteilscode CH | 0173-0019-32 |
| Nettogewicht | 0,10kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IN003122– | EAN: 9004840110173 | Hersteller-Art.-Nr.: M10H E ST41+417S+K6
Downloads
| CAD Zeichnung: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 Foto: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 Foto: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 Foto: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 Foto: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 |
| Katalogseite: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 |
| Schaltbild: 4-Stufen-Schalter Einbau, 1-polig, 1-2-3-4 |
Suchbegriffe
Schalter, Wahlschalter, Einschalter, Ausschalter, Knebelschalter, Zentralbefestigung, Heizungsnotschalter, Benedikt, Benedict
Häufig gestellte Fragen
Was bedeutet die 4-Stufen-Schaltung ohne Nullstellung bei diesem Schrack Schalter?
Der Schalter ermöglicht das manuelle Anwählen von vier verschiedenen Schaltstufen, ohne dass eine Position als Aus-Stellung definiert ist. Dies ist besonders für kontinuierliche Prozesse geeignet, bei denen der Stromkreis in jeder der vier Positionen geschlossen bleibt.
Kann der 4-Stufen-Schalter für den Fronteinbau im Außenbereich verwendet werden?
Dank der Schutzart IP65 ist der Nockenschalter staubdicht und gegen Strahlwasser geschützt. Er ist daher für den Einsatz in feuchten industriellen Umgebungen oder in geschützten Außenbereichen der Haustechnik konzipiert.
Welche Montageart wird für den Schrack Schalter IN003122 benötigt?
Dieser Stufenschalter ist für eine klassische 4-Lochbefestigung ausgelegt. Diese Montageart bietet eine hohe mechanische Stabilität bei der Installation in Schalttafeln oder Gehäusefronten.
Eignet sich der 1-polige Nockenschalter als Heizungsnotschalter?
Aufgrund seiner Robustheit und der spezifischen Bauform wird der Nockenschalter häufig als Wahlschalter für Steuerungssysteme in der Industrie verwendet. Seine Zuverlässigkeit macht ihn zu einer Option für manuelle Schaltanforderungen in der Heizungs- und Anlagentechnik.
