Über dieses Produkt
Der AP-Rahmen mit Tür 4A-28 von Schrack ist ein robuster Aufputz-Verteiler mit einer Tiefe von 250 mm, ausgestattet mit Rückwand und Schwenkhebel. Der Schrank misst 1394 x 1042 x 250 mm und ist aus 1,5 mm pulverbeschichtetem Stahlblech in RAL 7035 gefertigt. Mit der Schutzart IP54 bietet das Gehäuse einen zuverlässigen Schutz für die elektrische Installation. Die Modul 2000 Bauweise ermöglicht eine flexible Konfiguration und Montage von bis zu 28 Modulhöhen auf 4 Zählerbreiten. Dieser Installationsverteiler eignet sich für anspruchsvolle Schaltanlagen in Innenräumen und geschützten Außenbereichen. Die Lieferzeit beträgt 1 bis 3 Werktage, direkt bestellbar bei Ihrem Fachhändler TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Schutzart IP54: Geschützt gegen Staubablagerungen und Spritzwasser aus allen Richtungen.
- Robuste Konstruktion: 1,5 mm pulverbeschichtetes Stahlblech sorgt für hohe Stabilität.
- Variable Kabeleinführung: Der Schrank ist um 180° drehbar, ermöglicht flexible Montage von oben oder unten.
- Verschlusssystem: Integrierter 3-Punkt-Stangenverschluss mit Schwenkhebel, vorbereitet für Halbzylinder.
- Kompatibilität: Einsatzkomponenten aus dem Standard Modul 2000 System vollständig integrierbar.
Anwendungsbereiche
- Elektrische Unterverteilung in Industriegebäuden und Gewerbeanlagen.
- Installation von Zählerplätzen und Schaltkombinationen in Infrastrukturprojekten.
- Einsatz in geschützten Umgebungen mit Anforderungen an erhöhte Schutzart (IP54).
- Wandmontage für modulare Elektroverteiler in größeren Installationsumgebungen.
Technische Details
| EAN | 9004840618600 |
| Basisbezeichnung | Rahmen |
| BxHxT mm | 1042x1394x250 |
| Verlustleistung | -582,00W |
| Farbe | RAL 7035 |
| Optionales Zubehör | IL900021-F; IL958003-A; IL958004-A; IL958001-A; IL958002-A; IL958005-A; IL958006-A; IL958007-A; IL958008-A |
| BEST. NR. | IL952428 |
| Zählerbreite | 4 |
| Schutzart | IP54 |
| Hersteller | Schrack |
| Verpackungseinheit | 1Stk |
| HLief-Artikel Nummer | IL952428- |
| Type | Aufputz IP54 |
| Nettogewicht | 51,50kg/Stk |
| Montageart | Aufputz |
| HE | 28 |
| HxBxT mm | 1394x1042x250 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL952428– | EAN: 9004840618600 | Hersteller-Art.-Nr.: IL952428-
Produktinformation
•Aufputz-Verteiler mit Rückwand, standardmäßig mit 3-Punkt-Stangenverschluss mit Schwenkhebel (für Halbzylinder-Einsatz vorbereitet)
•Material: 1,5mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Lieferbar in den Größen von 2A/12 bis 5A/42 Modulhöhen in den abgestuften Tiefen von 250, 300 und 400mm
•Anzahl der Flanschöffnungen siehe technische Tabelle
•Die Kabeleinführung kann wahlweise von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Im Lieferumfang enthalten sind Blindflansche
•Alle Einsatzkomponenten können vom Standard Modul 2000 verbaut werden
•Es besteht auch die Möglichkeit eine Montageplatte IL959xxx zu verwenden
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1•Schutzklasse: I
•Schutzart: IP54
•Schlagfestigkeit: IK08
•Farbe: RAL7035 (Lichtgrau)
Downloads

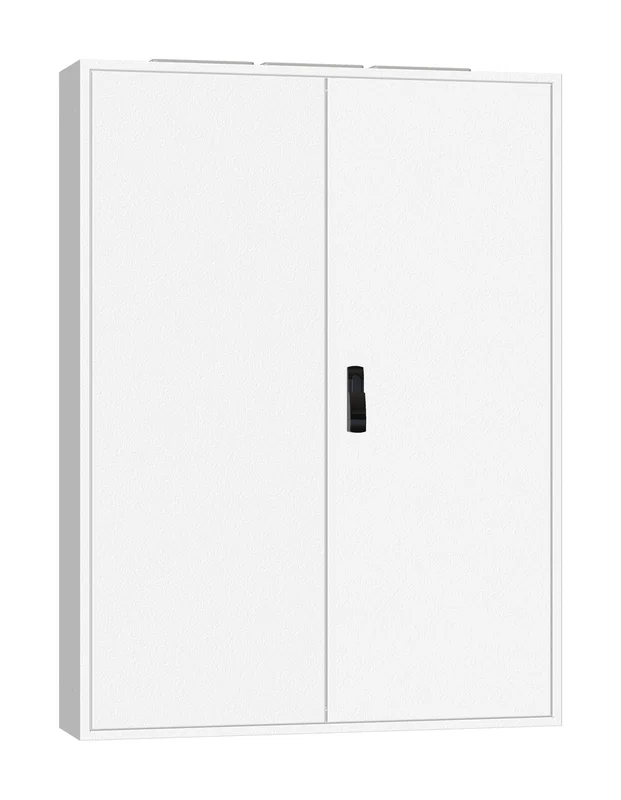

| Foto: AP-Rahmen + Tür 4A-28 T=250mm, Rückwand + Schwenkhebel, IP54 Foto: AP-Rahmen + Tür 4A-28 T=250mm, Rückwand + Schwenkhebel, IP54 Foto: AP-Rahmen + Tür 4A-28 T=250mm, Rückwand + Schwenkhebel, IP54 Foto: AP-Rahmen + Tür 4A-28 T=250mm, Rückwand + Schwenkhebel, IP54 |
