IL952321– AP-Rahmen + Tür 3A-21 T=250mm, Rückwand + Schwenkhebel, IP54Verkaufseinheit 1Stk

Description

Über dieses Produkt

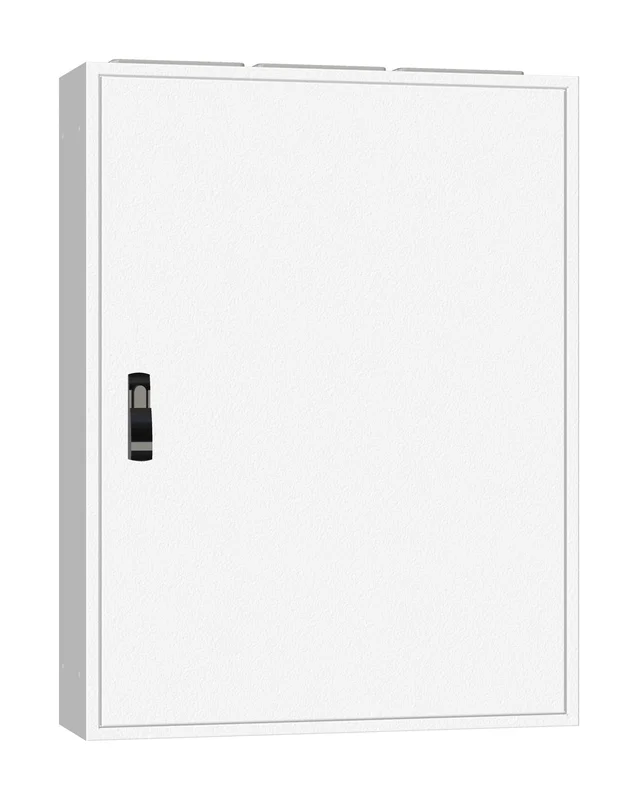

Der Schrack Aufputz-Verteiler IL952321– mit Tür ist ein robuster Schaltkasten aus pulverbeschichtetem Stahlblech mit Schutzart IP54. Das Gehäuse verfügt über die Abmessungen 822x1072x250 mm und ist für die Modul 2000 Serie ausgelegt. Der Verteilerschrank bietet 21 Höheneinheiten und ist dank des 180° drehbaren Gehäuses flexibel für Kabeleinführungen von oben oder unten einsetzbar. Dieser Installationsverteiler eignet sich für die sichere Unterbringung elektrischer Komponenten in industriellen oder gewerblichen Umgebungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt über den TELA Fachshop. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Schutzart IP54: Geschützt gegen Staubablagerungen und Spritzwasser.
• Material: 1,5 mm pulverbeschichtetes Stahlblech für hohe Stabilität.
• Sicherheit: Integrierter 3-Punkt-Stangenverschluss mit Schwenkhebel vorbereitet für Halbzylinder.
• Flexibilität: Gehäuse um 180° drehbar für variable Kabeleinführung.

Anwendungsbereiche

• Aufbau von Zählerverteilern in gewerblichen Gebäuden.
• Installation von Modul 2000 Verteilungen in Installations- und Technikräumen.
• Schutz von Steuerungskomponenten in Umgebungen mit erhöhten Anforderungen an die Staub- und Feuchtigkeitsdichtigkeit.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL952321– | EAN: 9004840618549 | Hersteller-Art.-Nr.: IL952321-

Produktinformation

•Aufputz-Verteiler mit Rückwand, standardmäßig mit 3-Punkt-Stangenverschluss mit Schwenkhebel (für Halbzylinder-Einsatz vorbereitet)
•Material: 1,5mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Lieferbar in den Größen von 2A/12 bis 5A/42 Modulhöhen in den abgestuften Tiefen von 250, 300 und 400mm
•Anzahl der Flanschöffnungen siehe technische Tabelle
•Die Kabeleinführung kann wahlweise von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Im Lieferumfang enthalten sind Blindflansche
•Alle Einsatzkomponenten können vom Standard Modul 2000 verbaut werden
•Es besteht auch die Möglichkeit eine Montageplatte IL959xxx zu verwenden
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1•Schutzklasse: I
•Schutzart: IP54
•Schlagfestigkeit: IK08
•Farbe: RAL7035 (Lichtgrau)

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Aufputz, Verteiler, Schrank, Gehäuse, Rahmen, Aufputz, Modul, 2000, Modul2000, M2000

Häufig gestellte Fragen

Kann der Schrack Modul 2000 Verteiler IL952321– für den Außenbereich genutzt werden?

Der Verteiler besitzt die Schutzart IP54 und ist somit gegen Spritzwasser und Staub geschützt. Er ist primär für den Innenbereich oder geschützte Außenbereiche konzipiert, in denen die Einhaltung der Schutzart IP54 gefordert ist.

Welche Abmessungen hat der Schrack Aufputz-Schaltkasten?

Der Schaltkasten hat eine Breite von 822 mm, eine Höhe von 1072 mm und eine Tiefe von 250 mm. Die Modulbauweise ermöglicht eine klare Strukturierung Ihrer Elektroinstallation.

Ist der Schrack IL952321– Verteiler bereits für einen Zylinder vorbereitet?

Ja, der Verteiler ist standardmäßig mit einem 3-Punkt-Stangenverschluss mit Schwenkhebel ausgestattet. Dieser ist bereits für den Einsatz eines Halbzylinders vorbereitet.

Können in diesem Verteilerschrank auch Montageplatten verbaut werden?

Ja, neben den Standard-Einsatzkomponenten der Modul 2000 Serie besteht die Möglichkeit, eine optionale Montageplatte der Serie IL959xxx zu verwenden, um eine flexible Gerätebestückung zu ermöglichen.
