IL952318– AP-Rahmen + Tür 3A-18 T=250mm, Rückwand + Schwenkhebel, IP54Verkaufseinheit 1Stk

Description

Über dieses Produkt

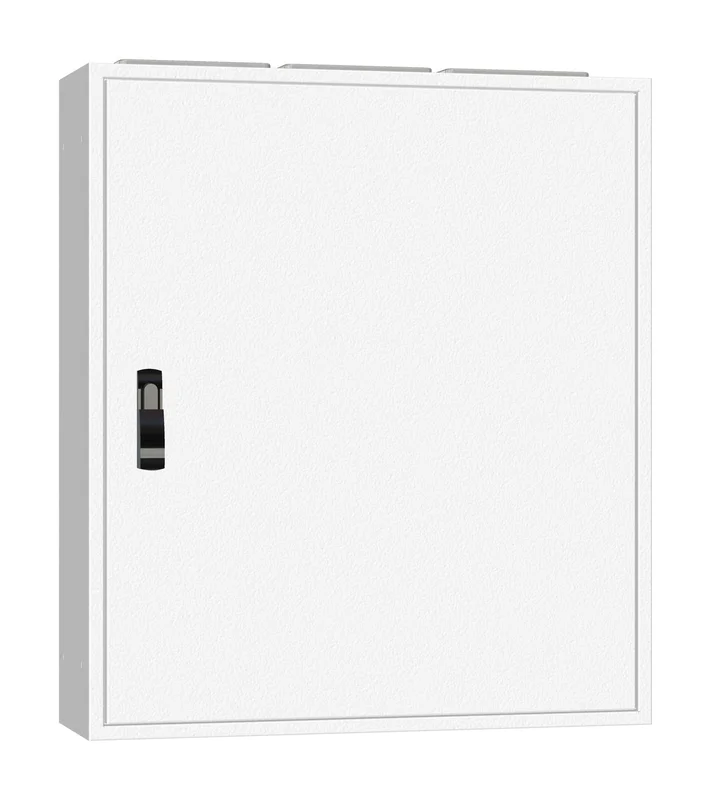

Der AP-Rahmen + Tür 3A-18 von Schrack ist ein robuster Aufputz-Verteilerschrank der Serie Modul 2000 mit einer Bautiefe von 250 mm. Das Gehäuse besteht aus 1,5 mm starkem, pulverbeschichtetem Stahlblech in RAL 7035 und bietet mit der Schutzart IP54 einen sicheren Schutz gegen Staub und Spritzwasser. Mit einem Maß von 934x822x250 mm bietet das System 18 Modulhöhen und ist für eine Bemessungsspannung von 400V ausgelegt. Die Kabeleinführung kann flexibel von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Dieser Installationsverteiler eignet sich für anspruchsvolle Elektroinstallationen in gewerblichen und industriellen Gebäuden, bei denen eine geschützte Verteilung erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachhändler für hochwertige Elektrotechnik. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Schutzart IP54: Schützt die verbauten Komponenten zuverlässig vor Staubablagerungen und Spritzwasser.
• Flexibles Design: Gehäuse um 180° drehbar für eine freie Wahl der Kabeleinführung (oben oder unten).
• Robuste Bauweise: Gefertigt aus 1,5 mm pulverbeschichtetem Stahlblech für hohe mechanische Stabilität.
• Sichere Verriegelung: Standardmäßiger 3-Punkt-Stangenverschluss mit Schwenkhebel, vorbereitet für Halbzylinder.

Anwendungsbereiche

• Aufbau von Zählerverteilungen in Industriehallen und Werkstätten.
• Installationsverteiler für die Gebäudetechnik in Umgebungen mit erhöhten Anforderungen an den Schutz gegen Feuchtigkeit.
• Schalt- und Steuerungsgehäuse für Modul 2000 Komponenten im Innenbereich.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL952318– | EAN: 9004840618532 | Hersteller-Art.-Nr.: IL952318-

Produktinformation

•Aufputz-Verteiler mit Rückwand, standardmäßig mit 3-Punkt-Stangenverschluss mit Schwenkhebel (für Halbzylinder-Einsatz vorbereitet)
•Material: 1,5mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Lieferbar in den Größen von 2A/12 bis 5A/42 Modulhöhen in den abgestuften Tiefen von 250, 300 und 400mm
•Anzahl der Flanschöffnungen siehe technische Tabelle
•Die Kabeleinführung kann wahlweise von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Im Lieferumfang enthalten sind Blindflansche
•Alle Einsatzkomponenten können vom Standard Modul 2000 verbaut werden
•Es besteht auch die Möglichkeit eine Montageplatte IL959xxx zu verwenden
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1
•Schutzklasse: I
•Schutzart: IP54
•Schlagfestigkeit: IK08
•Farbe: RAL7035 (Lichtgrau)

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Aufputz, Verteiler, Schrank, Gehäuse, Rahmen, Aufputz, Modul, 2000, Modul2000, M2000

Häufig gestellte Fragen

Ist der Schrack Modul 2000 AP-Verteiler für die Außenmontage geeignet?

Nein, der Verteiler besitzt die Schutzart IP54 und ist primär für geschützte Innenbereiche konzipiert, in denen Spritzwasser- und Staubschutz erforderlich sind. Für direkte Außenanwendungen ohne Überdachung sind zusätzliche Maßnahmen oder spezialisierte Gehäuse erforderlich.

Kann ich das Gehäuse auch für IT-Netzformen verwenden?

Ja, der AP-Rahmen mit Tür der Serie Modul 2000 ist für TT-, TN- und IT-Netzformen geeignet und entspricht der Schutzklasse I.

Welche Halbzylinder-Einsätze passen in den Schwenkhebel?

Der Schwenkhebel ist standardmäßig für die Aufnahme handelsüblicher Halbzylinder vorbereitet, die für Schrack-Verteilersysteme der Baureihe Modul 2000 vorgesehen sind.

Wie flexibel ist die Kabeleinführung bei diesem Aufputz-Schrank?

Der Verteiler ist um 180° drehbar, wodurch die Kabeleinführung sowohl von oben als auch von unten erfolgen kann. Im Lieferumfang sind entsprechende Blindflansche enthalten, um nicht benötigte Öffnungen sicher zu verschließen.
