IL952212– AP-Rahmen + Tür 2A-12 T=250mm, Rückwand + Schwenkhebel, IP54Verkaufseinheit 1Stk

Description

Über dieses Produkt

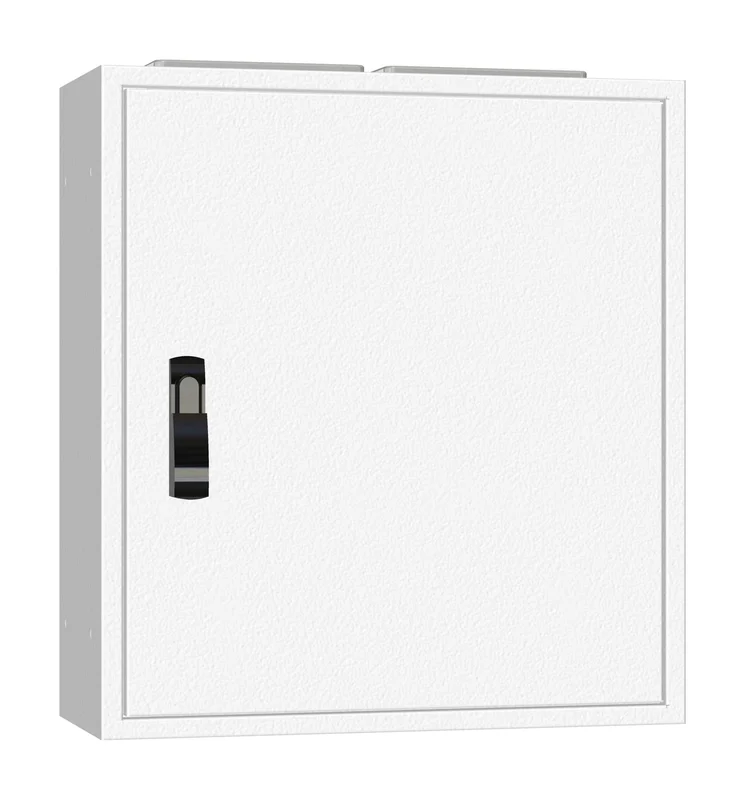

Der AP-Rahmen + Tür 2A-12 von Schrack ist ein robuster Aufputz-Verteilerschrank mit Rückwand und Schwenkhebel, der speziell für die Modul 2000 Serie entwickelt wurde. Mit den Außenmaßen von 602x658x250 mm besteht dieses Gehäuse aus 1,5 mm starkem, pulverbeschichtetem Stahlblech in RAL 7035 und erfüllt die Schutzart IP54. Die Konstruktion ermöglicht eine flexible Kabeleinführung von oben oder unten durch den um 180° drehbaren Schrankaufbau. Elektrofachbetriebe und Anlagenbauer nutzen diesen Verteiler für die fachgerechte Installation von Modul 2000 Komponenten in industriellen oder gewerblichen Umgebungen. Ihre Bestellung bei tela.at wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Schutzart IP54: Geschützt gegen Staubablagerungen und Spritzwasser.
• Flexibilität: Schrank um 180° drehbar für variable Kabeleinführung oben oder unten.
• Material: 1,5 mm pulverbeschichtetes Stahlblech für hohe Stabilität.
• Verschlusssystem: 3-Punkt-Stangenverschluss mit Schwenkhebel, vorbereitet für Halbzylinder.

Anwendungsbereiche

• Installation von Modul 2000 Verteilern in Industrieanlagen.
• Aufputz-Montage in Werkstätten oder technischen Betriebsräumen.
• Verteilung von elektrischen Stromkreisen bei erhöhten Schutzanforderungen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL952212– | EAN: 9004840618457 | Hersteller-Art.-Nr.: IL952212-

Produktinformation

•Aufputz-Verteiler mit Rückwand, standardmäßig mit 3-Punkt-Stangenverschluss mit Schwenkhebel (für Halbzylinder-Einsatz vorbereitet)
•Material: 1,5mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Lieferbar in den Größen von 2A/12 bis 5A/42 Modulhöhen in den abgestuften Tiefen von 250, 300 und 400mm
•Anzahl der Flanschöffnungen siehe technische Tabelle
•Die Kabeleinführung kann wahlweise von oben oder unten erfolgen, da der Schrank um 180° drehbar ist. Im Lieferumfang enthalten sind Blindflansche
•Alle Einsatzkomponenten können vom Standard Modul 2000 verbaut werden
•Es besteht auch die Möglichkeit eine Montageplatte IL959xxx zu verwenden
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzleiteranschluss: Schweißbolzen M6, I²t=3,6×10⁶ A²s
•Umgebungstemperatur: -5 bis +40°C
•Relative Luftfeuchte: 50% bei +40°C
•Max. zulässiges Einbaugewicht: Einsatz 150kg Standmontage / Einsatz 80kg Wandmontage (ohne zusätzliche Maßnahmen) / Türe 10kg
•EMV: EMV Umgebung 1•Schutzklasse: I
•Schutzart: IP54
•Schlagfestigkeit: IK08
•Farbe: RAL7035 (Lichtgrau)

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Aufputz, Verteiler, Schrank, Gehäuse, Rahmen, Aufputz, Modul, 2000, Modul2000, M2000

Häufig gestellte Fragen

Kann der Schrack Modul 2000 AP-Verteiler auch gedreht montiert werden?

Ja, der Verteilerschrank ist um 180° drehbar. Dadurch können Sie die Kabeleinführung je nach Montageanforderung flexibel an der Ober- oder Unterseite des Gehäuses realisieren.

Welche Schutzart bietet der IL952212- Schaltschrank?

Der Schrack AP-Verteiler besitzt die Schutzart IP54. Dies bedeutet, dass das Gehäuse gegen Staub in schädigender Menge sowie gegen allseitiges Spritzwasser geschützt ist.

Können in diesem Modul 2000 Verteiler Montageplatten eingebaut werden?

Ja, für diesen Schrank besteht die Möglichkeit, Montageplatten aus der IL959xxx Serie zu verwenden, um eine individuelle Bestückung der Komponenten vorzunehmen.

Für welche Netzformen ist der Verteilerschrank ausgelegt?

Der Verteiler ist für den Einsatz in TT-, TN- und IT-Netzformen geeignet. Zudem ist er schutzisoliert und entspricht der Schutzklasse I.
