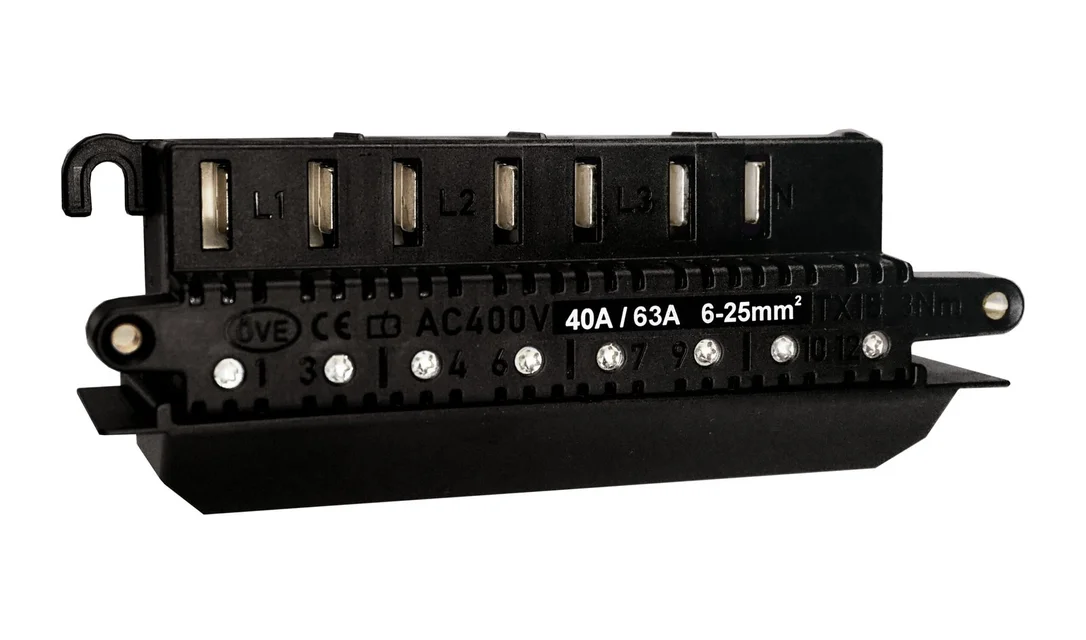

Die Schrack Zähleranschlussklemme ADOCK 3-polig+2N ermöglicht eine flexible Montage mit Anschlusswahlmöglichkeiten für Zählerverteiler. Mit ihren Abmessungen von 151x58x40 mm ist diese Zählersteckleiste kompakt konstruiert und bietet eine Verlustleistung von 9,00 W. Das System ist auf eine Umgebungstemperatur von -25 °C bis +70 °C ausgelegt und überzeugt durch eine kraftlose Steckmontage dank Kontaktentlastung. Fachleute nutzen diese Klemme für den professionellen Aufbau von Zählerplätzen in Installations- und Zählerverteilern. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen bei Ihnen, direkt vom Fachhändler geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Anschlussausführung: DUO-Version mit Wahlmöglichkeit zwischen rückseitigem oder unterem Anschluss
- Montagekomfort: Kraftlose Steckmontage durch Entlastung der Kontakte
- Kompatibilität: Mit Standard Zähler-Klemmendeckel und Anschlussraum-Abdeckung kombinierbar
- Aufbau: 3-polige Ausführung inklusive 2N-Anschluss
Anwendungsbereiche
- Installation in Zählerverteilern nach Modul 2000 System
- Einbau in elektrische Schaltkästen zur sicheren Zählermontage
- Erweiterung oder Wartung von Zählerplätzen im Installationsbereich
Technische Details
| EAN | 9004840611021 |
| BxHxT mm | 151x58x40 |
| Zubehör | Zählersteckleiste |
| Optionales Zubehör | IL900561– |
| Bundesland | Oberösterreich |
| Hersteller | Schrack |
| Basisbezeichnung | Klemme |
| Verlustleistung | 9,00W |
| Verpackungseinheit | 1Stk |
| Nettogewicht | 0,33kg/Stk |
| BEST. NR. | IL900284 |
| HxBxT mm | 58x151x40 |
| VE | 27Stk |
| Max. Umgebungstemperatur | 70°C |
| HLief-Artikel Nummer | 1005.04 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL900284– | EAN: 9004840611021 | Hersteller-Art.-Nr.: 1005.04
Produktinformation
DUO-Version mit Anschlusswahlmöglichkeit (nach unten oder hinten), mit Standard Zähler-Klemmendeckel abdeckbar, mit Anschlussraum-Abdeckung, Entlastung der Kontakte ermöglicht eine kraftlose Steckmontage des Zählers
Downloads
| Datenblatt: Zähleranschlussklemme ADOCK 3-polig+2N |
| Foto: Zähleranschlussklemme ADOCK 3-polig+2N |
| CAD Zeichnung: Zähleranschlussklemme ADOCK 3-polig+2N |
| Katalogseite: Zähleranschlussklemme ADOCK 3-polig+2N |
Suchbegriffe
Suchbegriffe:
Verteiler, Schaltkasten, Freiluftverteiler, ZAK, Zählersteckleiste, Zählersteckklemme, Zählerschraubklemme, ZSL, Steckleiste, Oberösterreich, OÖ, 1005, ADOCK, 1005
Häufig gestellte Fragen
Wie wird die Zähleranschlussklemme ADOCK montiert?
Die ADOCK Klemme zeichnet sich durch eine kraftlose Steckmontage aus. Dank der integrierten Entlastung der Kontakte lässt sich der Zähler einfach und sicher in die Zählersteckleiste einsetzen.
Welche Anschlussmöglichkeiten bietet die Schrack ADOCK Klemme?
Es handelt sich um eine DUO-Version. Das bedeutet, Sie haben bei der Installation die Wahl, die Zuleitungen entweder nach unten oder nach hinten auszuführen.
Ist die ADOCK Zählersteckleiste mit Standardabdeckungen kompatibel?
Ja, diese Zähleranschlussklemme kann problemlos mit Standard Zähler-Klemmendeckeln abgedeckt werden. Zudem ist eine Anschlussraum-Abdeckung bereits vorgesehen.
Für welche Umgebungstemperaturen ist die ADOCK Klemme geeignet?
Die Klemme ist für einen Temperaturbereich von -25 °C bis +70 °C spezifiziert. Sie ist damit für den Einsatz in verschiedenen Zählerverteilern bestens gerüstet.
