Über dieses Produkt

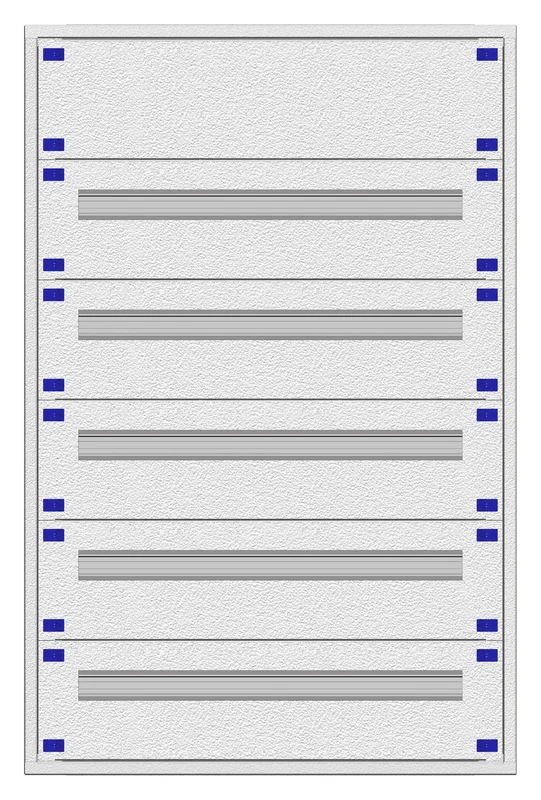

Der Schrack Masken-Installationsverteiler 3M-24K/VBG ist ein robuster Schaltkasten mit 264 Teilungseinheiten für die strukturierte Energieverteilung. Das Gehäuse verfügt über 5 Installationsreihen und bietet mit den Außenmaßen von 760x1150x200 mm ausreichend Platz für umfangreiche elektrische Installationen. Die Frontplatte ist aus Stahlblech gefertigt und entspricht der Schutzart IP20C. Dieser Modulverteiler ist für den Einsatz in lokalen EVU-Netzen konzipiert und bietet eine fachgerechte Unterbringung von Reiheneinbaugeräten. Sie erhalten dieses Produkt bei uns mit einer Lieferzeit von 1 bis 3 Werktagen direkt vom Fachhändler. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 264 Teilungseinheiten auf 5 Installationsreihen für eine übersichtliche Komponentenanordnung.
- Bauweise: Masken-Verteiler mit Installationseinsatz komplett und Frontplatte aus Stahlblech.
- Schutzart: IP20C zum Schutz vor Berührungen in Innenrauminstallationen.
- Maße: Kompakte Abmessungen von 1150x760x200 mm für eine standardisierte Montage.
Anwendungsbereiche
- Errichtung von Unterverteilungen in gewerblichen und privaten Objekten.
- Installation von Schutzeinrichtungen und Steuerungskomponenten nach Vorgaben lokaler Energieversorger.
- Erweiterung bestehender Schaltschrank-Systeme im Modul 2000-Standard.
Technische Details
| EAN | 9004840656756 |
| Verteiler mit Einsatz komplett | Installationsverteiler Maskenverteiler |
| BxHxT mm | 760x1150x200 |
| Installationsreihen | 5 |
| Farbe | RAL 7035 |
| Hersteller | Schrack |
| Optionales Zubehör | IL091120–; IL091030–; BK002401–; IL900251– |
| BEST. NR. | IL172324MV |
| Zählerbreite | 3 |
| Bundesland | Vorarlberg |
| Montageart | Maske |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Verlustleistung | -356,00W |
| Tiefe | 200mm |
| Frontplatten Material | Stahlblech |
| HLief-Artikel Nummer | IL172324MV |
| Basisbezeichnung | Installationsverteiler |
| Reihen | 8 |
| HE | 24 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Teilungseinheiten | 264 |
| HxBxT mm | 1150x760x200 |
| Type | Masken-Verteiler mit Installationseinsatz komplett |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL172324MV | EAN: 9004840656756 | Hersteller-Art.-Nr.: IL172324MV
Downloads
| Foto: Masken-Installationsverteiler 3M-24K/VBG, H1150B760T200mm Foto: Masken-Installationsverteiler 3M-24K/VBG, H1150B760T200mm |
| Montageanleitung: Masken-Installationsverteiler 3M-24K/VBG, H1150B760T200mm |
| Katalogseite: Masken-Installationsverteiler 3M-24K/VBG, H1150B760T200mm |
| CAD Zeichnung: Masken-Installationsverteiler 3M-24K/VBG, H1150B760T200mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, VKW, Modulverteiler
Häufig gestellte Fragen
Wie viele Teilungseinheiten bietet der Schrack Masken-Installationsverteiler IL172324MV?
Dieser Installationsverteiler bietet insgesamt 264 Teilungseinheiten. Diese sind auf 5 Installationsreihen verteilt, wobei pro Reihe 33 Teilungseinheiten zur Verfügung stehen.
Welche Montageart wird für diesen Schrack Installationsverteiler benötigt?
Der Verteiler ist als Masken-Verteiler konzipiert und wird mit einem kompletten Installationseinsatz geliefert. Er eignet sich für den Einbau in entsprechende Modul 2000-Systeme.
Welche Schutzart besitzt der Schrack Installationsverteiler IL172324MV?
Das Gehäuse verfügt über die Schutzart IP20C. Dies gewährleistet einen grundlegenden Schutz gegen das Eindringen von festen Fremdkörpern und bietet Berührungsschutz für den Innenbereich.
Ist bei diesem Schrack Schaltkasten eine Tür im Lieferumfang enthalten?
Nein, es handelt sich bei diesem Modell um einen Maskenrahmen mit Installationseinsatz, der ohne Tür geliefert wird. Die Frontplatte ist dabei aus stabilem Stahlblech gefertigt.
