Über dieses Produkt
Der Unterputz-Zählerverteiler 4U-45M/VBG 12ZP von Schrack ist ein modular aufgebauter Installationsverteiler für 12 Zählerplätze in der Region Vorarlberg. Mit seinen Abmessungen von 1030x2160x250 mm bietet das Gehäuse aus 1 mm starkem, pulverbeschichtetem Stahlblech in RAL 9016 ausreichend Platz für 90 Teilungseinheiten. Das System verfügt über drei Zählerreihen sowie zwei Nachzählerreihen und entspricht der Schutzart IP20C. Dieser Schaltkasten findet seinen Einsatz in komplexen Zähleranlagen bei Neubauten oder Sanierungen, bei denen eine strukturierte Energieverteilung gefordert ist. Der Unterputz-Zählerverteiler ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 12 Zählerplätze für großflächige Energieverteilungsanlagen
- Gehäusematerial: 1 mm pulverbeschichtetes Stahlblech für hohe Stabilität
- Installationskapazität: 90 Teilungseinheiten aufgeteilt auf 3 Zähler- und 2 Nachzählerreihen
- Schutzart: IP20C zum Schutz vor Berührungen in Innenräumen
- Montageart: Unterputz-Ausführung für eine platzsparende und saubere Wandintegration
Anwendungsbereiche
- Errichtung von Zähleranlagen für Vorarlberger Energieversorgungsanforderungen
- Installation in Mehrfamilienhäusern mit bis zu 12 Wohneinheiten
- Einbau in gewerblichen Objekten zur zentralen Absicherung und Strommessung
- Erweiterung bestehender Unterputz-Schaltanlagen mit Modul 2000 Komponenten
Technische Details
| EAN | 9004840647167 |
| BxHxT mm | 1030x2160x250 |
| Optionales Zubehör | IL900200-F; BK002401–; IL900251–; IL369001–; IL900201-F |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Farbe | RAL 9016 |
| Zählerplätze | 12 |
| HLief-Artikel Nummer | IL170445VS |
| Montageart | Unterputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Unterputz |
| TE pro Reihe | 45 |
| HxBxT mm | 2160x1030x250 |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BEST. NR. | IL170445VS |
| Verlustleistung | -738,00W |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| Type | UP-Verteiler mit Zählereinsatz kompl. |
| Teilungseinheiten | 90 |
| Zählerreihen | 3 |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL170445VS | EAN: 9004840647167 | Hersteller-Art.-Nr.: IL170445VS
Produktinformation
•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

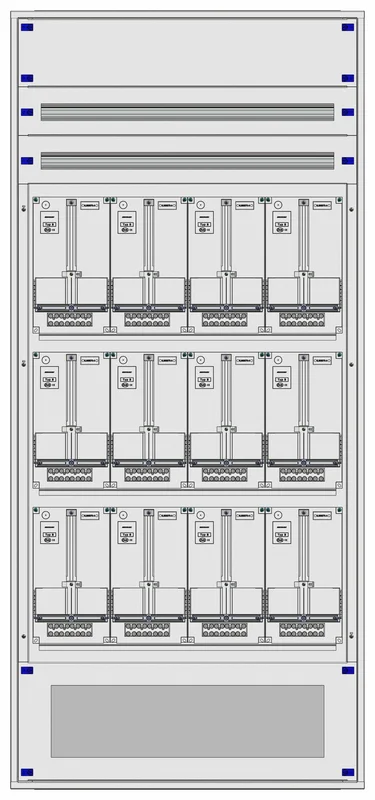

| Foto: Unterputz-Zählerverteiler 4U-45M/VBG 12ZP, H2160B1030T250mm Foto: Unterputz-Zählerverteiler 4U-45M/VBG 12ZP, H2160B1030T250mm |
| Katalogseite: Unterputz-Zählerverteiler 4U-45M/VBG 12ZP, H2160B1030T250mm |
| Montageanleitung: Unterputz-Zählerverteiler 4U-45M/VBG 12ZP, H2160B1030T250mm |
| CAD Zeichnung: Unterputz-Zählerverteiler 4U-45M/VBG 12ZP, H2160B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack 12-Zählerplatz-Verteiler geeignet?
Der Zählerverteiler IL170445VS ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und bietet damit die notwendige elektrische Sicherheit für diverse Installationsumgebungen.
Wie viele Teilungseinheiten bietet dieser Zählerschrank?
Dieser Schrack-Verteiler bietet insgesamt 90 Teilungseinheiten. Diese verteilen sich auf die drei Zählerreihen und zwei zusätzlichen Nachzählerreihen, was eine flexible Bestückung mit Leitungsschutzschaltern und anderen Reiheneinbaugeräten ermöglicht.
Ist der Unterputz-Zählerverteiler für Vorarlberg zugelassen?
Ja, dieses Modell ist speziell für Anforderungen in Vorarlberg ausgelegt und als Modul-2000-Zählerverteiler gelistet. Es erfüllt die lokalen technischen Anforderungen für den Einsatz in Zähleranlagen.
Welche Maße hat der Unterputz-Verteiler IL170445VS?
Der Verteiler besitzt eine Höhe von 2160 mm, eine Breite von 1030 mm und eine Tiefe von 250 mm. Bitte achten Sie bei der Montage in der Mauer auf die entsprechenden Platzreserven für die Unterputz-Wanne.
