IL170442VS Unterputz-Zählerverteiler 4U-42M/VBG 12ZP, H2025B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

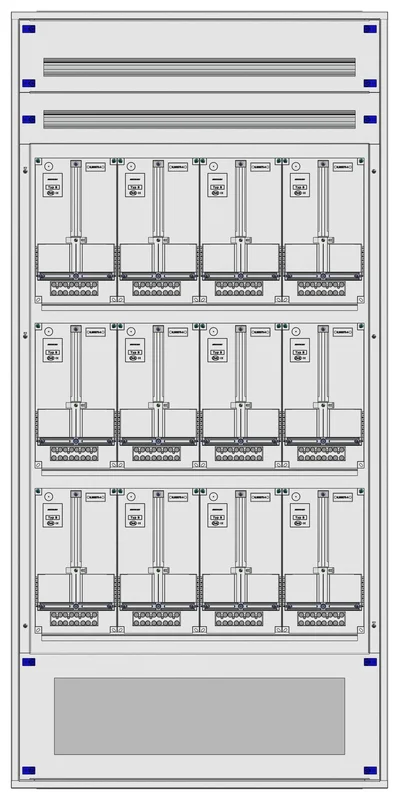

Der Unterputz-Zählerverteiler 4U-42M/VBG 12ZP von Schrack ist ein modular aufgebauter Schaltkasten mit 12 Zählerplätzen für den professionellen Einsatz. Das Gehäuse aus 1mm pulverbeschichtetem Stahlblech verfügt über Maße von 1030x2025x250mm und bietet 90 Teilungseinheiten sowie drei Zählerreihen plus zwei Nachzählerreihen. Der Verteiler entspricht der Schutzart IP20C und ist für 230/400V Netze ausgelegt. Installateure nutzen diesen Zählerschrank zur zentralen Energieverteilung und Messung in Gebäuden mit entsprechendem Bedarf an Zählerplätzen. Mit einer Lieferzeit von 1 bis 3 Werktagen erhalten Sie diesen Schrack Zählerverteiler direkt bei TELA vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 12 Zählerplätze und 90 Teilungseinheiten für umfangreiche Installationen.
• Material: Robuster Stahlblechverteiler mit RAL 9016 (Verkehrsweiß) Pulverbeschichtung.
• Abmessungen: 1030x2025x250mm Gehäusegröße für eine strukturierte Unterputz-Montage.
• Schutzart: IP20C Gehäuseausführung für den geschützten Innenbereich.
• Ausstattung: Vorzählerteil mit plombierbarer Stahlblechabdeckung und Sichtfenster.

Anwendungsbereiche

• Zentrale Zählerplatzinstallation in Wohn- und Gewerbeobjekten.
• Errichtung komplexer Unterverteilungen bei umfassenden Sanierungsprojekten.
• Einsatz als Modulverteiler in Anlagen mit erhöhtem Bedarf an Zählerplätzen.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL170442VS | EAN: 9004840647099 | Hersteller-Art.-Nr.: IL170442VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Unterputz-Zählerverteiler geeignet?

Der Zählerverteiler ist in Schutzklasse I ausgeführt und eignet sich für TT-, TN- sowie IT-Netzformen. Er ist schutzisoliert nach ÖVE-IM 12 konzipiert.

Wie viele Teilungseinheiten bietet der 12-Zählerplatz-Verteiler?

Das Modell IL170442VS verfügt über insgesamt 90 Teilungseinheiten. Damit bietet der Zählerschrank ausreichend Platz für den Einbau notwendiger Installationskomponenten.

Aus welchem Material besteht das Gehäuse des Schrack Zählerverteilers?

Der Schaltkasten besteht aus 1mm starkem, phosphatier- und kunststoffpulverbeschichtetem Stahlblech in der Farbe RAL 9016. Die Frontplatten sind ebenfalls aus widerstandsfähigem Stahlblech gefertigt.

Ist der Zählerverteiler für die Wandmontage vorgesehen?

Nein, dieser Verteiler ist als Unterputz-Variante konzipiert. Er wird mit einer Mauerwanne geliefert, die direkt in das Mauerwerk eingelassen wird, um eine bündige Montage zu gewährleisten.
