IL170342VS Unterputz-Zählerverteiler 3U-42M/VBG 9ZP, H2025B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

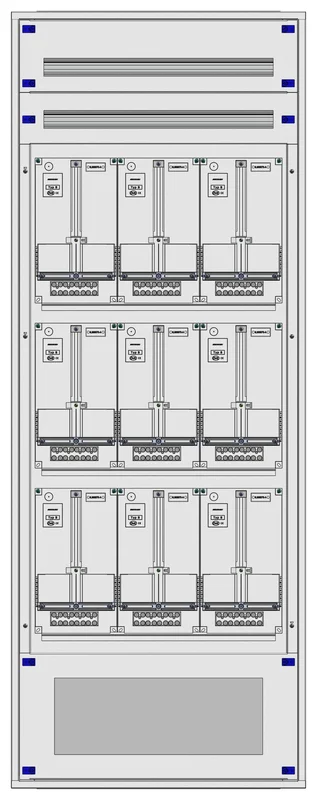

Der Unterputz-Zählerverteiler 3U-42M/VBG 9ZP von Schrack ist ein modular aufgebauter Installationsverteiler für 9 Zählerplätze, konzipiert für den Einsatz im Netzbereich Vorarlberg. Das Gehäuse mit den Maßen 2025x810x250 mm besteht aus pulverbeschichtetem Stahlblech und bietet mit Schutzklasse I sowie Schutzart IP20C eine sichere Basis für elektrische Anlagen. Der Verteiler verfügt über 3 Zählerreihen, 2 Nachzählerreihen sowie insgesamt 66 Teilungseinheiten zur flexiblen Bestückung. Er findet Anwendung bei der zentralen Energieverteilung und Zähleraufnahme in gewerblichen und wohnwirtschaftlichen Projekten. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt beim Fachhändler tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Abmessungen: 2025x810x250 mm – ermöglicht eine großzügige Unterbringung der Zählerkomponenten.
• Kapazität: 66 Teilungseinheiten – bietet ausreichend Platz für modulare Einbauten.
• Material: 1 mm pulverbeschichtetes Stahlblech – sorgt für hohe mechanische Stabilität und Langlebigkeit.
• Zähleraufnahme: 9 Zählerplätze – optimiert für komplexe Verteilungsanforderungen.

Anwendungsbereiche

• Errichtung von Zähleranlagen in Mehrfamilienhäusern.
• Installation in gewerblichen Bürogebäuden zur Unterverteilung.
• Modernisierung von bestehenden Zählerverteilungen im Bereich Vorarlberg.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL170342VS | EAN: 9004840646894 | Hersteller-Art.-Nr.: IL170342VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Zählerverteiler 3U-42M/VBG geeignet?

Der Zählerverteiler entspricht Schutzklasse I und ist für die Verwendung in TT-, TN- sowie IT-Netzformen ausgelegt. Er bietet somit eine flexible Einsatzmöglichkeit in unterschiedlichen elektrischen Infrastrukturen.

Wie viele Zählerplätze bietet der IL170342VS Unterputzverteiler?

Dieses Modell bietet insgesamt 9 Zählerplätze bei einer Breite von 3 Zählern und 3 Zählerreihen. Zusätzlich sind 2 Nachzählerreihen vorhanden, was ihn für größere Installationen sehr effizient macht.

Ist der Schrack Zählerverteiler für Vorarlberg zertifiziert?

Ja, dieser Unterputz-Zählerverteiler ist speziell auf die Anforderungen der lokalen Versorgungsunternehmen (VKW) in Vorarlberg abgestimmt. Er erfüllt die notwendigen technischen Kriterien für den Einsatz in diesem Versorgungsgebiet.

Welche Abmessungen hat der Zählerschrank für den Unterputzeinbau?

Der Verteiler weist eine Höhe von 2025 mm, eine Breite von 810 mm und eine Einbautiefe von 250 mm auf. Bitte berücksichtigen Sie diese Maße für die Vorbereitung der Maueröffnung bei der Unterputzmontage.
