IL170339NS Unterputz-Zählerverteiler 3U-39M/NOE 9ZP, H1885B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

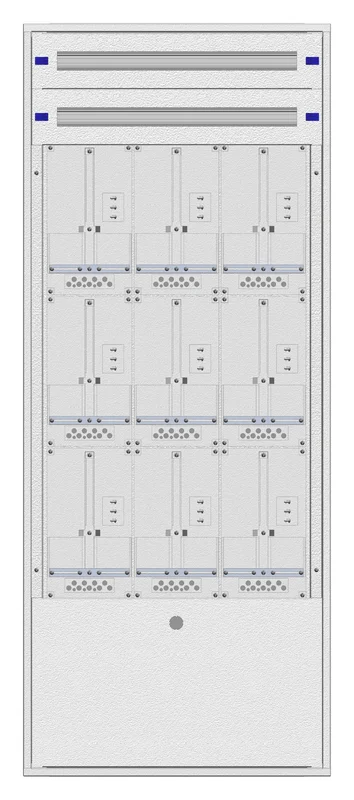

Der Unterputz-Zählerverteiler 3U-39M/NOE 9ZP von Schrack ist ein modular aufgebauter Schaltkasten für die Unterputz-Montage. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech bietet auf einer Bauhöhe von 1885 mm, einer Breite von 810 mm und einer Tiefe von 250 mm Platz für 9 Zählerplätze. Die Anlage verfügt über 3 Zählerreihen, 2 Nachzählerreihen sowie insgesamt 66 Teilungseinheiten bei der Schutzart IP20C. Der Verteiler findet seine Anwendung in der Elektroinstallation von Gebäuden, die für den Anschluss an das Netz in Niederösterreich vorbereitet sind. Dank der schnellen Verfügbarkeit von 1 bis 3 Werktagen erhalten Sie diesen Zählerschrank direkt von Ihrem Fachhändler TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Bauweise: Modularer Unterputzverteiler für 9 Zählerplätze zur einfachen Montage.
• Material: Robuster 1 mm Stahlblech-Korpus in RAL 9016 für hohe Stabilität.
• Kapazität: 66 Teilungseinheiten verteilt auf 3 Zählerreihen und 2 Nachzählerreihen.
• Sicherheit: Schutzklasse I und Bemessungsisolationsspannung Ui 1000V sorgen für zuverlässigen Betrieb.

Anwendungsbereiche

• Großflächige Elektroinstallation in Wohngebäuden und Mehrfamilienhäusern.
• Nachrüstung oder Neubau von Zähleranlagen in Niederösterreich.
• Zentrale Energieverteilung in gewerblichen Objekten.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL170339NS | EAN: 9004840646801 | Hersteller-Art.-Nr.: IL170339NS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre (beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt)
•Die Ausführung des Vorzählerteils besteht mindestens aus einer 300mm Plombierbaren Blindabdeckung oder einer Stecktüre für EVN-Sperre mit montierter Alu/HC Schiene oder gelochter Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, EVN, Netz, NÖ, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 9ZP Zählerverteiler geeignet?

Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen zertifiziert. Dies macht ihn zu einer flexiblen Lösung für unterschiedliche Installationsanforderungen im Bereich der Elektro- und Haustechnik.

Welche Vorbereitung bietet der Verteiler für EVN-Netzanschlüsse?

Die Ausführung des Vorzählerteils beinhaltet mindestens eine 300 mm plombierbare Blindabdeckung oder eine Stecktüre für die spezifische EVN-Sperre. Zudem ist eine entsprechende Montageplatte oder Alu/HC-Schiene für die Installation vorgesehen.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Dieser Schrack Unterputz-Zählerverteiler bietet insgesamt 66 Teilungseinheiten. Diese verteilen sich auf 3 Zählerreihen und 2 zusätzliche Nachzählerreihen für eine strukturierte Installation.

Kann der Zählerverteiler auch vorverdrahtet bestellt werden?

Ja, der Verteiler kann auf Anfrage komplett bestückt und vorverdrahtet geliefert werden. Kontaktieren Sie dazu einfach unser Team bei TELA für eine individuelle Konfiguration.
