IL170245VS Unterputz-Zählerverteiler 2U-45M/VBG 6ZP, H2160B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

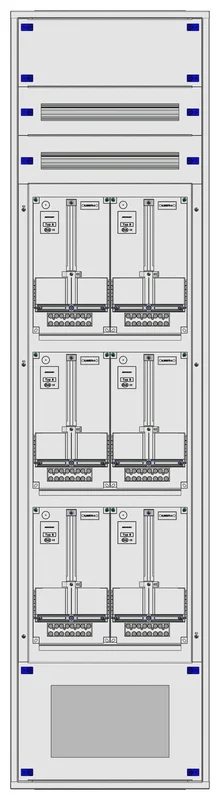

Der Unterputz-Zählerverteiler 2U-45M/VBG 6ZP von Schrack ist ein robust ausgeführter Schaltkasten für die strukturierte Energieverteilung mit sechs Zählerplätzen. Das Gehäuse verfügt über Außenmaße von 2160 x 590 x 250 mm und besteht aus pulverbeschichtetem, 1 mm starkem Stahlblech in RAL 9016. Mit insgesamt 42 Teilungseinheiten, verteilt auf drei Zählerreihen und zwei Nachzählerreihen, bietet das System ausreichend Platz für moderne Installationstechnik bei einer Schutzart von IP20C. Dieser Zählerverteiler findet seinen Einsatz bei der zentralen Absicherung und Stromzählung in Wohn- und Gewerbeobjekten im Versorgungsgebiet Vorarlberg. Die Lieferzeit beträgt 1 bis 3 Werktage, und Sie können den Verteiler bequem online bei TELA bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 6 Zählerplätze bieten ausreichend Raum für komplexe Anforderungen.
• Gehäusematerial: 1 mm pulverbeschichtetes Stahlblech sorgt für Stabilität und Langlebigkeit.
• Montageart: Die Unterputz-Bauweise ermöglicht eine platzsparende und saubere Integration in die Wand.
• Platzangebot: 42 Teilungseinheiten bieten Flexibilität bei der Bestückung mit Leitungsschutzschaltern und anderen Komponenten.

Anwendungsbereiche

• Errichtung von Zähleranlagen in Mehrfamilienhäusern.
• Modernisierung der elektrischen Hauptverteilung in Gebäuden.
• Installation von Zählerverteilern gemäß den Anforderungen lokaler Energieversorger.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL170245VS | EAN: 9004840646764 | Hersteller-Art.-Nr.: IL170245VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Zählerverteiler IL170245VS geeignet?

Dieser Unterputz-Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen ausgelegt. Er entspricht den Anforderungen der Schutzklasse I und bietet eine hohe Betriebssicherheit.

Wie viele Zähler können in diesem Verteiler verbaut werden?

Das Modell 2U-45M/VBG ist für die Aufnahme von insgesamt 6 Zählern ausgelegt. Es bietet zudem 42 Teilungseinheiten für zusätzliche Installationskomponenten.

Welche Maße weist der Zählerschrank für die Unterputz-Montage auf?

Der Zählerverteiler hat eine Höhe von 2160 mm, eine Breite von 590 mm und eine Tiefe von 250 mm. Diese Maße sind für die Standard-Unterputzmontage optimiert.

Ist der Zählerverteiler mit Vorzählerreihen ausgestattet?

Ja, das Modell verfügt über 3 Zählerreihen und 2 Nachzählerreihen. Der Vorzählerteil ist mit einer plombierbaren Abdeckung aus Stahlblech und einem Sichtfenster versehen.
