Über dieses Produkt

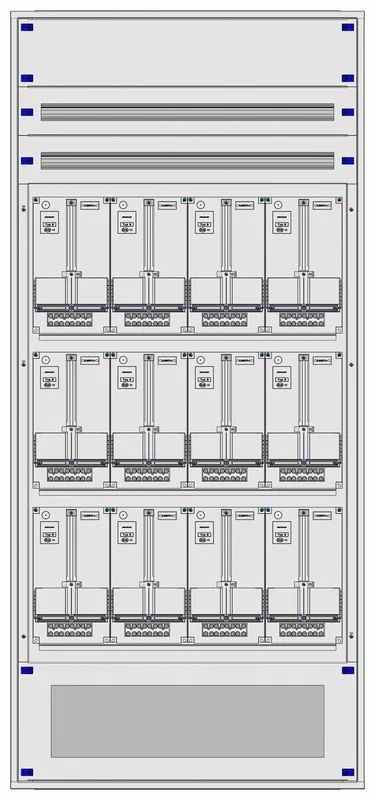

Der Aufputz-Zählerverteiler 4A-45M/VBG 12ZP von Schrack ist ein modular aufgebauter Schaltkasten für die strukturierte Energieverteilung mit zwölf Zählerplätzen. Der Verteiler aus 1,25 mm pulverbeschichtetem Stahlblech verfügt über Maße von 1030 x 2160 x 250 mm und bietet Schutzklasse I sowie Schutzart IP20C. Mit drei Zählerreihen, zwei Nachzählerreihen und insgesamt 90 Teilungseinheiten ist dieses System für den professionellen Einsatz konzipiert. Der Zählerschrank ermöglicht eine saubere Installation in der Elektroverteilung von Gebäuden, die für den Einsatz in Vorarlberg optimiert sind. Die Lieferzeit beträgt 1 bis 3 Werktage, direkt bei TELA online kaufen und von der Fachhandelsqualität profitieren. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 12 Einheiten zur Unterbringung der Stromzähler
- Kapazität: 90 Teilungseinheiten auf 3 Zählerreihen und 2 Nachzählerreihen
- Material: 1,25 mm starkes, pulverbeschichtetes Stahlblech für hohe Stabilität
- Sicherheit: Schutzklasse I und Schutzart IP20C für den Innenbereich
- Maße: Kompakte Bauweise mit 1030 x 2160 x 250 mm für effiziente Wandmontage
Anwendungsbereiche
- Zentrale Energieverteilung in Wohngebäuden und Gewerbeobjekten
- Installation von komplexen Zähleranlagen in Vorarlberger Netzgebieten
- Modularer Aufbau für Erweiterungen innerhalb der Schaltkasten-Infrastruktur
- Professionelle Elektroinstallation bei Neubau- oder Sanierungsprojekten
Technische Details
| EAN | 9004840646368 |
| BxHxT mm | 1030x2160x250 |
| Verlustleistung | -856,00W |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Zählerplätze | 12 |
| Farbe | RAL 7035 |
| BEST. NR. | IL168445VS |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| HLief-Artikel Nummer | IL168445VS |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| HxBxT mm | 2160x1030x250 |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| Teilungseinheiten | 90 |
| Montageart | Aufputz |
| Zählerreihen | 3 |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL168445VS | EAN: 9004840646368 | Hersteller-Art.-Nr.: IL168445VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 4A-45M/VBG 12ZP, H2160B1030T250mm Foto: Aufputz-Zählerverteiler 4A-45M/VBG 12ZP, H2160B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-45M/VBG 12ZP, H2160B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-45M/VBG 12ZP, H2160B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-45M/VBG 12ZP, H2160B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Aufputz-Zählerverteiler 4A-45M/VBG geeignet?
Der Zählerverteiler ist für die Netzformen TT, TN und IT geeignet und erfüllt die Anforderungen der Schutzklasse I. Dies macht ihn zu einem flexiblen System für diverse Elektroinstallationsanforderungen.
Wie viele Teilungseinheiten bietet der 12-Zählerplatz-Verteiler?
Dieses Modell bietet insgesamt 90 Teilungseinheiten, die sich auf 3 Zählerreihen und 2 Nachzählerreihen verteilen. Somit ist ausreichend Platz für die Absicherung und Steuerung der Zähleranlage vorhanden.
Ist der Zählerverteiler für den Einsatz im Netzgebiet Vorarlberg zertifiziert?
Ja, der Verteiler vom Typ 4A-45M/VBG ist explizit für die Anforderungen in Vorarlberg ausgelegt. Er unterstützt lokale Standards für Zählereinsätze und ist modular für die dortigen Gegebenheiten konzipiert.
Aus welchem Material besteht das Gehäuse des Schrack Verteilers?
Das Gehäuse wird aus einem 1,25 mm starken, phosphatierten und kunststoffpulverbeschichteten Stahlblech gefertigt. Diese Materialwahl sorgt für eine hohe mechanische Stabilität und Langlebigkeit in verschiedenen Installationsumgebungen.
