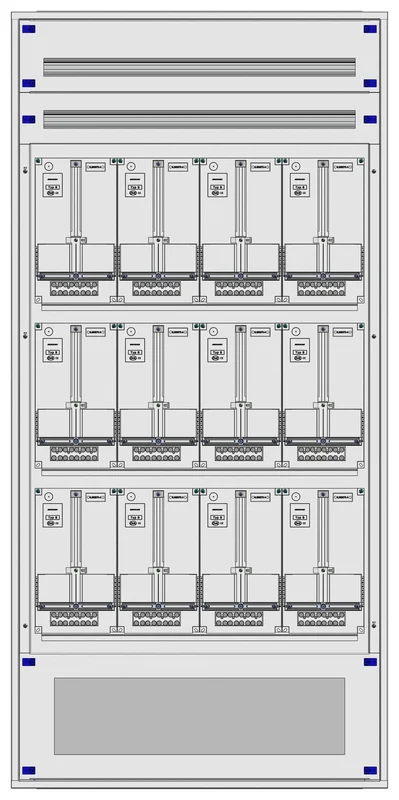

Der Aufputz-Zählerverteiler 4A-42M/VBG 12ZP von Schrack ist ein modular aufgebauter Schaltkasten mit 12 Zählerplätzen für den Einsatz in Vorarlberg. Das Gehäuse aus 1,25 mm starkem, pulverbeschichtetem Stahlblech misst 1030 x 2025 x 250 mm und bietet 90 Teilungseinheiten auf 3 Zähler- sowie 2 Nachzählerreihen. Der Verteiler verfügt über die Schutzart IP20C, ist schutzisoliert und für TT-, TN- sowie IT-Netzformen ausgelegt. Er dient der zentralen Energieverteilung und Messung in Gebäuden, die eine strukturierte Elektroinstallation nach lokalen Anforderungen erfordern. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt beim Fachhändler TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Modulare Zählerplatz-Anordnung für 12 Zähler
- Material: Robuster Stahlblechverteiler mit 1,25 mm Wandstärke
- Kapazität: 90 Teilungseinheiten für umfangreiche Absicherungen
- Sicherheit: Schutzklasse I mit schutzisolierter Ausführung
- Anschluss: Vorgefertigte Plätze für Vor- und Nachzählerbereiche
Anwendungsbereiche
- Zentrale Zählerplatzinstallation in Wohn- und Gewerbeobjekten
- Nachrüstung oder Neubau von Elektroverteilungen gemäß regionaler EVU-Vorgaben
- Aufputz-Montage in Technikräumen oder Installationsschächten
Technische Details
| EAN | 9004840646290 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| BxHxT mm | 1030x2025x250 |
| Zählerplätze | 12 |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BEST. NR. | IL168442VS |
| HLief-Artikel Nummer | IL168442VS |
| Frontplatten Material | Stahlblech |
| Verlustleistung | -807,00W |
| Schutzart | IP20C |
| HxBxT mm | 2025x1030x250 |
| Teilungseinheiten | 90 |
| Montageart | Aufputz |
| Zählerreihen | 3 |
| HE | 42 |
| Einsatz | Zählerverteiler |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL168442VS | EAN: 9004840646290 | Hersteller-Art.-Nr.: IL168442VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 4A-42M/VBG 12ZP, H2025B1030T250mm Foto: Aufputz-Zählerverteiler 4A-42M/VBG 12ZP, H2025B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-42M/VBG 12ZP, H2025B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-42M/VBG 12ZP, H2025B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-42M/VBG 12ZP, H2025B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Ist der Zählerverteiler für Vorarlberg geeignet?
Ja, der Schrack Aufputz-Zählerverteiler ist spezifisch für die Anforderungen und lokalen Gegebenheiten in Vorarlberg konzipiert und ausgelegt.
Wie viele Teilungseinheiten bietet der Schrank?
Der Zählerverteiler bietet insgesamt 90 Teilungseinheiten, die auf 3 Zählerreihen und 2 Nachzählerreihen verteilt sind.
Aus welchem Material besteht das Gehäuse?
Der Verteiler besteht aus einem robusten, 1,25 mm starken und kunststoffpulverbeschichteten Stahlblech, das für eine hohe Langlebigkeit sorgt.
Kann der Zählerverteiler vorverdrahtet bestellt werden?
Ja, der Verteiler kann auf Anfrage komplett bestückt und vorverdrahtet geliefert werden, um die Montagezeit vor Ort zu verkürzen.
