Über dieses Produkt

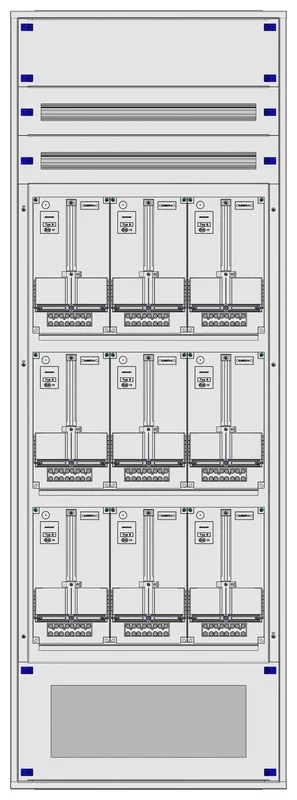

Der Schrack Aufputz-Zählerverteiler 3A-45M/VBG 9ZP ist ein modularer Installationsverteiler mit 9 Zählerplätzen für die effiziente Energieverteilung. Das Gehäuse verfügt über die Abmessungen 810x2160x250 mm und ist aus 1,25 mm pulverbeschichtetem Stahlblech gefertigt, was eine hohe Stabilität bietet. Mit einer Kapazität von 66 Teilungseinheiten sowie 3 Zählerreihen und 2 Nachzählerreihen erfüllt der Schrank anspruchsvolle Anforderungen in der Elektrotechnik. Die Schutzklasse I gewährleistet einen sicheren Betrieb in TT-, TN- und IT-Netzformen bei einer Bemessungsisolationsspannung von 1000V. Elektroinstallateure setzen dieses Modell für Zähleranlagen in Gebäuden ein, die eine zuverlässige und übersichtliche Unterbringung der Zählertechnik benötigen. Dank der Lieferzeit von 1 bis 3 Werktagen erhalten Sie dieses Produkt zeitnah direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 9 Zählerplätze und 66 Teilungseinheiten für eine strukturierte Installation.
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech für hohe mechanische Robustheit.
- Sicherheit: Schutzklasse I und Bemessungsstoßspannungsfestigkeit von 6kV für hohen Anlagenschutz.
- Türverschluss: Kunststoff-Drehriegel mit Doppelbartsperre für gesicherten Zugang.
- Aufbau: Modulare Konstruktion mit PVC-Rückwand für flexible Montageoptionen.
Anwendungsbereiche
- Zählerplatz-Anlagen in Wohn- und Gewerbegebäuden zur Unterbringung von bis zu 9 Stromzählern.
- Installationsverteilung in großen Wohneinheiten, die eine Vor- und Nachzählerbestückung erfordern.
- Aufbau von Schaltschränken für lokale Versorgungsunternehmen in Vorarlberg.
Technische Details
| EAN | 9004840646160 |
| BxHxT mm | 810x2160x250 |
| HxBxT mm | 2160x810x250 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Verlustleistung | -713,00W |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| HLief-Artikel Nummer | IL168345VS |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| BEST. NR. | IL168345VS |
| Zählerplätze | 9 |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Teilungseinheiten | 66 |
| Montageart | Aufputz |
| Zählerreihen | 3 |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL168345VS | EAN: 9004840646160 | Hersteller-Art.-Nr.: IL168345VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-45M/VBG 9ZP, H2160B810T250mm Foto: Aufputz-Zählerverteiler 3A-45M/VBG 9ZP, H2160B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-45M/VBG 9ZP, H2160B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-45M/VBG 9ZP, H2160B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-45M/VBG 9ZP, H2160B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Ist der Schrack 9-Zählerverteiler für IT-Netze geeignet?
Ja, der Verteiler ist für den Einsatz in TN-, TT- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und bietet eine Bemessungsisolationsspannung von 1000V.
Wie viele Teilungseinheiten bietet dieser Zählerschrank?
Dieser Schrack Aufputz-Zählerverteiler verfügt über insgesamt 66 Teilungseinheiten (TE), die auf drei Zählerreihen verteilt sind, was eine umfangreiche Bestückung ermöglicht.
Welches Material wird für die Frontplatten verwendet?
Die Frontplatten des Modulverteilers bestehen aus robustem, 1,25 mm starkem Stahlblech. Dieses ist phosphatiert und kunststoffpulverbeschichtet, um eine lange Lebensdauer zu gewährleisten.
Kann dieser Zählerverteiler auch mit einer Montageplatte bestellt werden?
Die Ausführung des Vorzählerteils umfasst standardmäßig eine plombierbare Stahlblechabdeckung mit Sichtfenster. Auf Anfrage ist der Verteiler auch komplett bestückt oder mit speziellen Montageplatten erhältlich.
