IL166442VS Unterputz-Zählerverteiler 4U-42G/VBG 8ZP, H2025B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

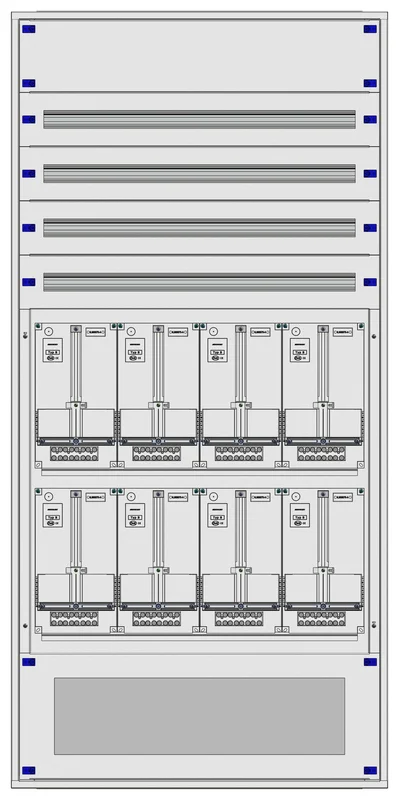

Der Unterputz-Zählerverteiler 4U-42G/VBG 8ZP von Schrack bietet als Modul 2000 Ausführung 8 Zählerplätze für komplexe Elektroinstallationen. Mit einer Abmessung von 1030 x 2025 x 250 mm und einem Gehäuse aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016 ist er auf Langlebigkeit ausgelegt. Der Verteiler verfügt über insgesamt 135 Teilungseinheiten sowie 3 Nachzählerreihen und entspricht der Schutzart IP20C bei Schutzklasse I. Er findet seine Verwendung primär bei der Elektroinstallation in Wohn- und Gewerbegebäuden, bei denen eine strukturierte Zählerplatzverteilung gemäß lokaler Vorgaben notwendig ist. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt über den TELA Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 8 Zählerplätze und 135 Teilungseinheiten ermöglichen eine umfassende Stromkreisverteilung.
• Material: Stabiles, 1 mm starkes Stahlblech bietet Schutz und mechanische Stabilität.
• Design: Modulare Bauweise mit Tür und Mauerwanne in RAL 9016 Verkehrsweiß.
• Installation: Unterputzmontage für eine saubere, platzsparende Integration in die Wand.

Anwendungsbereiche

• Zentrale Energieverteilung in Mehrfamilienhäusern.
• Einbau in gewerblichen Objekten mit erhöhtem Zählerbedarf.
• Infrastrukturprojekte, die den Modul 2000 Standard für Vorarlberger EVU-Vorgaben erfordern.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166442VS | EAN: 9004840645309 | Hersteller-Art.-Nr.: IL166442VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Teilungseinheiten bietet der Schrack Unterputz-Zählerverteiler IL166442VS?

Dieser Schrack Zählerverteiler ist mit insgesamt 135 Teilungseinheiten ausgestattet. Dies ermöglicht eine flexible und umfangreiche Bestückung mit Leitungsschutzschaltern und weiteren Reiheneinbaugeräten.

Ist der 8-Zählerplatz-Verteiler für die Unterputzmontage geeignet?

Ja, der IL166442VS ist speziell als Unterputzverteiler konzipiert. Er wird mit einer passenden Mauerwanne geliefert, die den Einbau in massives Mauerwerk oder Trockenbauwände ermöglicht.

Welches Material wird für die Frontplatten des Zählerschranks verwendet?

Der Verteiler besteht aus einem robusten, phosphatierten und kunststoffpulverbeschichteten Stahlblech. Die Frontplatte ist ebenfalls aus Stahlblech gefertigt und in der Farbe RAL 9016 Verkehrsweiß gehalten.

Können in diesem Verteilerschrank auch Nachzählerreihen genutzt werden?

Ja, der Unterputz-Zählerverteiler verfügt über 3 Nachzählerreihen. Diese bieten ausreichend Platz für zusätzliche installationsseitige Absicherungen und Komponenten nach dem Zählerbereich.
