IL166439VS Unterputz-Zählerverteiler 4U-39G/VBG 8ZP, H1885B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

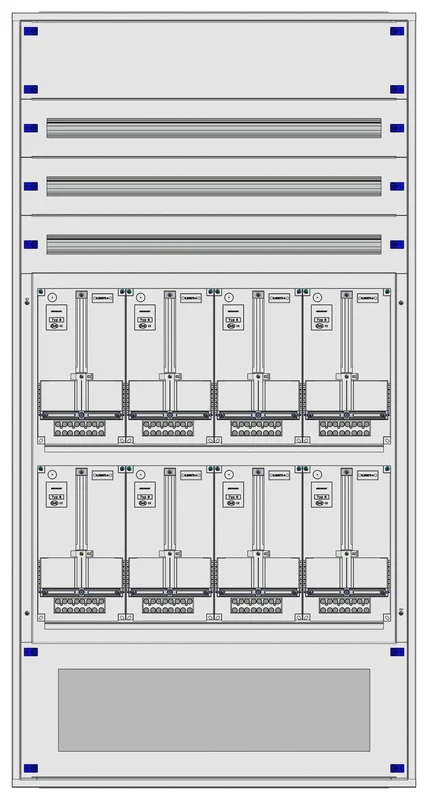

Der Unterputz-Zählerverteiler 4U-39G/VBG 8ZP von Schrack bietet als Modul-2000-Verteiler Platz für 8 Zählerplätze bei einer Bauhöhe von 39 Höheneinheiten. Das Gehäuse aus pulverbeschichtetem 1mm Stahlblech misst 1030x1885x250 mm und entspricht der Schutzart IP20C sowie Schutzklasse I. Mit insgesamt 90 Teilungseinheiten und jeweils 2 Zähler- sowie Nachzählerreihen ermöglicht der Zählerschrank eine strukturierte Elektroinstallation für komplexe Gebäudeanforderungen. Installateure und Elektrobetriebe setzen diesen Zählerverteiler für großflächige Unterputz-Montagen in Vorarlberger Installationsprojekten ein. Die Lieferzeit für diesen Schrack-Verteiler beträgt 1 bis 3 Werktage bei tela.at. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Abmessungen: 1030x1885x250 mm für großzügige Kabelführung
• Kapazität: 8 Zählerplätze und 90 Teilungseinheiten für umfangreiche Schaltanlagen
• Material: Robuste Frontplatte aus pulverbeschichtetem Stahlblech (RAL 9016)
• Sicherheit: Bemessungsisolationsspannung 1000V bei hoher Kurzschlussfestigkeit von 25kA

Anwendungsbereiche

• Großobjekte und Mehrfamilienhäuser mit zentraler Zählerplatzeinheit
• Elektroinstallationen in Gewerbe- und Industriegebäuden
• Zählerverteilung in Wohnanlagen mit spezifischen Anforderungen lokaler EVUs

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166439VS | EAN: 9004840645231 | Hersteller-Art.-Nr.: IL166439VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 4U-39G/VBG Zählerverteiler geeignet?

Dieser Zählerverteiler der Schutzklasse I ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht zudem der ÖVE-IM 12 Schutzisolierung für sichere Elektroinstallationen.

Wie viele Teilungseinheiten bietet der 8-Zählerplatz-Verteiler?

Der Verteiler verfügt über insgesamt 90 Teilungseinheiten (TE). Dies ermöglicht eine umfangreiche Bestückung mit Leitungsschutzschaltern und anderen Reiheneinbaugeräten auf den vorhandenen 2 Zähler- und 2 Nachzählerreihen.

Ist der Schrack Modul-2000 Zählerschrank für den Unterputz-Einbau geeignet?

Ja, das Modell 4U-39G/VBG ist explizit als Unterputz-Zählerverteiler konzipiert. Er wird inklusive Mauerwanne geliefert, was eine fachgerechte Unterputz-Montage in massivem Mauerwerk ermöglicht.

Welche Abmessungen hat der Schrack IL166439VS Zählerverteiler?

Die Gehäuseabmessungen betragen 1030 mm in der Breite, 1885 mm in der Höhe und 250 mm in der Tiefe. Achten Sie bei der Planung der Wandnische auf diese Einbaumaße des Modul-2000 Gehäuses.
