IL166433VS Unterputz-Zählerverteiler 4U-33G/VBG 8ZP, H1605B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

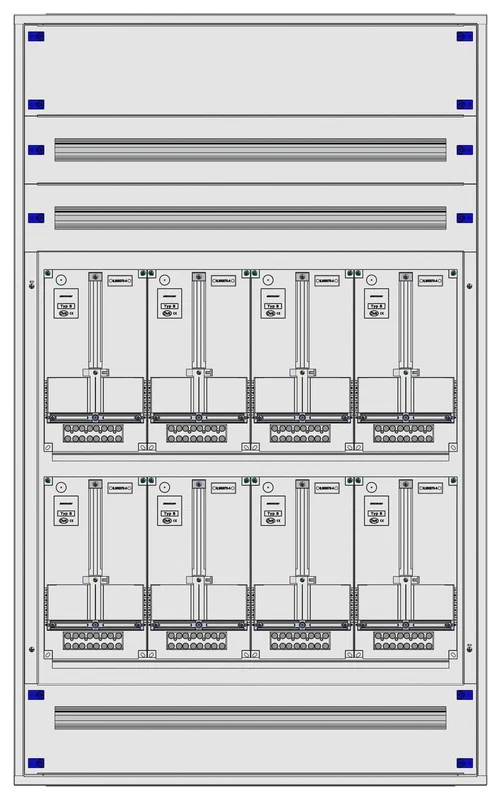

Der Unterputz-Zählerverteiler 4U-33G/VBG 8ZP von Schrack ist ein modular aufgebauter Schaltschrank für die Unterputz-Montage mit einer Kapazität von 8 Zählerplätzen. Mit den Außenmaßen von 1605 x 1030 x 250 mm besteht das Gehäuse aus pulverbeschichtetem 1 mm Stahlblech und entspricht der Schutzart IP20C. Das Modell verfügt über 2 Zählerreihen, 2 Nachzählerreihen sowie insgesamt 90 Teilungseinheiten und ist in der Farbe RAL 9016 ausgeführt. Dieser Verteiler findet Anwendung bei der Installation komplexer Zähleranlagen in Wohn- und Gewerbegebäuden im Raum Vorarlberg. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie erhalten diesen Zählerverteiler bei TELA direkt vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 8 Zählerplätze für eine übersichtliche Zähleranordnung
• Material: Pulverbeschichtetes Stahlblech in RAL 9016 für mechanische Stabilität
• Kapazität: 90 Teilungseinheiten auf 2 Zählerreihen und 2 Nachzählerreihen
• Montageart: Unterputz-Ausführung für eine platzsparende und saubere Wandintegration
• Bemessungsspannung: 230/400V bei 50Hz für alle gängigen Netzformen

Anwendungsbereiche

• Installation von Zähleranlagen in Neubauten
• Erweiterung oder Modernisierung von bestehenden Zählerplätzen
• Einsatz in Industriegebäuden zur Unterbringung von 8 Zählerplätzen
• Verteilung von elektrischen Anlagen in Vorarlberger Installationsprojekten

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166433VS | EAN: 9004840645163 | Hersteller-Art.-Nr.: IL166433VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Zählerplätze bietet der Schrack Zählerverteiler 4U-33G/VBG?

Dieser Schrack Unterputz-Zählerverteiler bietet Platz für insgesamt 8 Zählerplätze. Er ist speziell für den Einsatz in Vorarlberger Installationsprojekten konzipiert und modular aufgebaut.

Welches Material wird für den Zählerschrank verwendet?

Der Zählerschrank besteht aus 1 mm starkem, pulverbeschichtetem Stahlblech in der Farbe RAL 9016 (Verkehrsweiß). Das Material ist phosphatierter Stahl, der für eine hohe Stabilität und Langlebigkeit sorgt.

Ist dieser Zählerverteiler für die Unterputz-Montage geeignet?

Ja, der Schrack 4U-33G/VBG ist explizit als Unterputz-Zählerverteiler konzipiert. Er wird mit einer passenden Mauerwanne geliefert, um eine bündige Integration in die Wand zu ermöglichen.

Wie viele Teilungseinheiten (TE) stehen bei diesem Verteiler zur Verfügung?

Dieser Zählerverteiler verfügt über insgesamt 90 Teilungseinheiten. Diese verteilen sich auf 2 Zählerreihen und 2 Nachzählerreihen, was ausreichend Platz für moderne elektrische Installationen bietet.
