Über dieses Produkt

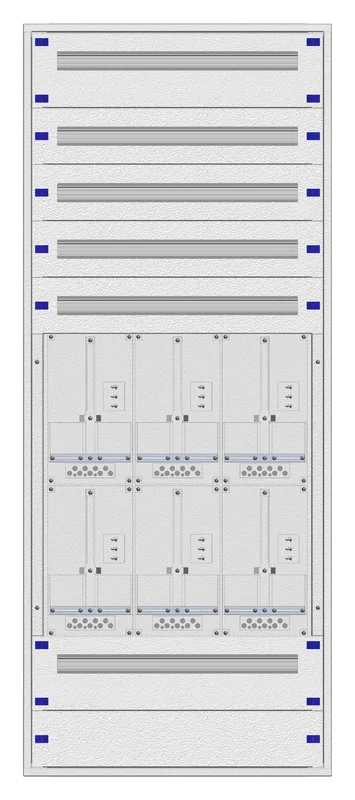

Der Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP von Schrack bietet Kapazität für 6 Zählerplätze in einem robusten Stahlblechgehäuse. Mit Abmessungen von 810x1885x250 mm und 165 Teilungseinheiten auf 2 Zählerreihen sowie 5 Nachzählerreihen entspricht dieses Modell der Schutzklasse IP20C. Das Gehäuse ist in der Farbe RAL9016 verkehrsweiß pulverbeschichtet und für einen Bemessungsstrom von 25kA ausgelegt. Elektroinstallateure setzen diesen Schaltschrank für großflächige Energieverteilungen in Wien ein, wo eine präzise Zähleranordnung erforderlich ist. Die Lieferzeit beträgt 1 bis 3 Werktage, direkt ab unserem Fachlager geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerkapazität: 6 Zählerplätze für effiziente Energieverteilung
- Gehäusematerial: 1mm pulverbeschichtetes Stahlblech für Stabilität
- Installationskapazität: 165 Teilungseinheiten für umfangreiche Modulbestückung
- Maße: 810x1885x250 mm für eine standardisierte Unterputzmontage
Anwendungsbereiche
- Zentraler Energieverteiler in Wohn- und Gewerbegebäuden
- Installation durch Elektrofachbetriebe bei Netzumbauten
- Unterputzmontage in Nischen von Mehrparteienhäusern
Technische Details
| EAN | 9004840630640 |
| Basisbezeichnung | Gehäuse |
| BxHxT mm | 810x1885x250 |
| Farbe | RAL 9016 |
| Montageart | Unterputz |
| HLief-Artikel Nummer | IL166339WS |
| Hersteller | Schrack |
| HxBxT mm | 1885x810x250 |
| Verteiler mit Einsatz komplett | Zählerverteiler Unterputz |
| Optionales Zubehör | IL900200-F; BK002401–; IL900251–; IL369001–; IL900201-F; IL900189–; IL900189-A; IL900190–; IL900191–; IL901816–; IL901820–; IL901824– |
| Zählerbreite | 3 |
| Zählerreihen | 2 |
| Nachzählerreihen | 5 |
| HE | 39 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Verlustleistung | -529,00W |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Type | UP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Wien |
| Einsatz | Zählerverteiler |
| BEST. NR. | IL166339WS |
| Teilungseinheiten | 165 |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166339WS | EAN: 9004840630640 | Hersteller-Art.-Nr.: IL166339WS
Produktinformation
•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer Gerätefrontplatte mit 45mm Geräteausschnitt oder einer plombierbaren Abdeckung mit montierter Alu/HC Schiene oder SHC-Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP, H1885B810T250mm Foto: Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP, H1885B810T250mm |
| CAD Zeichnung: Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP, H1885B810T250mm |
| Katalogseite: Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP, H1885B810T250mm |
| Montageanleitung: Unterputz-Zählerverteiler 3U-39G/WIEN 6ZP, H1885B810T250mm |
Suchbegriffe
Suchbegriffe:Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Wienstrom, Wien, Energie, Wiener, Netze, Modulverteiler
Häufig gestellte Fragen
Ist der Schrack Unterputz-Zählerverteiler IL166339WS für Wiener Netze Anforderungen geeignet?
Ja, dieser Zählerverteiler ist spezifisch als Modul 2000 Ausführung für Wien konzipiert. Er entspricht den lokalen Vorgaben für den Einsatz als Zählerverteiler im Bereich der Wiener Netze.
Wie viele Teilungseinheiten bietet der Zählerverteiler 3U-39G/WIEN?
Der Verteiler verfügt über insgesamt 165 Teilungseinheiten. Diese verteilen sich auf die 2 Zählerreihen und 5 Nachzählerreihen im Gehäuse.
Aus welchem Material besteht die Frontplatte des Schrack Verteilers?
Die Frontplatte ist aus robustem Stahlblech gefertigt. Das Gehäuse insgesamt besteht ebenfalls aus 1 mm starkem, pulverbeschichtetem Stahlblech in RAL 9016.
Kann ich den Zählerverteiler online bestellen und direkt montieren?
Ja, der Schrack Zählerverteiler ist bei TELA verfügbar und wird innerhalb von 1 bis 3 Werktagen geliefert. Er wird als Unterputz-Gehäuse mit Zählereinsatz geliefert und ist für die TN/TT und IT Netzform geeignet.
