IL166339VS Unterputz-Zählerverteiler 3U-39G/VBG 6ZP, H1885B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

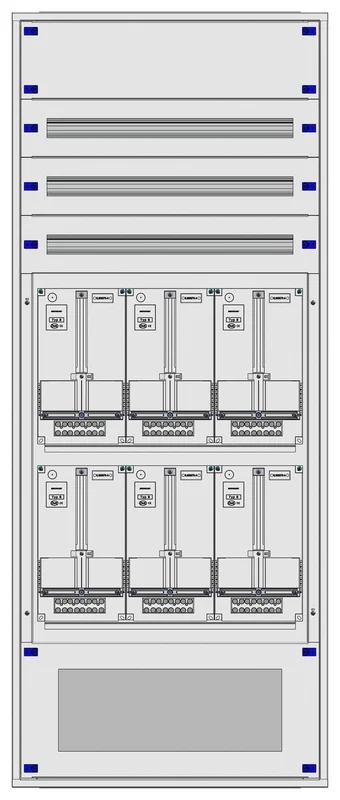

Der Unterputz-Zählerverteiler 3U-39G/VBG 6ZP von Schrack ist ein modular aufgebauter Schaltkasten mit 6 Zählerplätzen für Vorarlberg. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech verfügt über Maße von 810 x 1885 x 250 mm und bietet 66 Teilungseinheiten bei Schutzart IP20C. Die Frontplatte besteht aus robustem Stahlblech und die Einheit ist für 2 Zählerreihen sowie 2 Nachzählerreihen ausgelegt. Dieser Zählerschrank dient zur zentralen Installation der Elektrotechnik in Unterputz-Montage. Die Lieferzeit beträgt 1 bis 3 Werktage, bestellen Sie diesen Zählerverteiler direkt bei TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 6 Zählerplätze für effiziente Energieverteilung
• Kompakte Bauweise: 66 Teilungseinheiten auf 39 Höheneinheiten
• Robuste Konstruktion: 1 mm pulverbeschichtetes Stahlblech in RAL 9016
• Sicherheit: Schutzklasse I und Bemessungsisolationsspannung von 1000V

Anwendungsbereiche

• Großobjekte und Mehrfamilienhäuser mit erhöhtem Zählerbedarf
• Neuinstallationen von Elektroverteilungen gemäß lokalen Anforderungen
• Renovierung von Zähleranlagen in Bestandsgebäuden
• Zentrale Stromverteilung in Industrie- und Gewerbeobjekten

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166339VS | EAN: 9004840644852 | Hersteller-Art.-Nr.: IL166339VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Unterputz-Zählerverteiler geeignet?

Der Zählerverteiler der Schutzklasse I ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Damit bietet er eine flexible und sichere Lösung für diverse Elektroinstallationen.

Wie viele Teilungseinheiten stehen in diesem Modulverteiler zur Verfügung?

Dieser Schrack Zählerschrank ist mit insgesamt 66 Teilungseinheiten ausgestattet. Er bietet zudem ausreichend Platz durch 2 Zählerreihen und 2 Nachzählerreihen für eine strukturierte Installation.

Ist der Unterputz-Zählerverteiler 3U-39G/VBG für Vorarlberg zugelassen?

Ja, dieses Modell entspricht den spezifischen Anforderungen für Zählerverteiler im Versorgungsgebiet Vorarlberg. Er ist als Zählerverteiler für lokale EVUs optimiert.

Welche Abmessungen hat der Zählerschrank für den Unterputz-Einbau?

Der Unterputz-Zählerverteiler hat eine Breite von 810 mm, eine Höhe von 1885 mm und eine Tiefe von 250 mm. Diese Maße sind auf die Standardanforderungen für 6 Zählerplätze abgestimmt.
