IL166245VS Unterputz-Zählerverteiler 2U-45G/VBG 4ZP, H2160B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

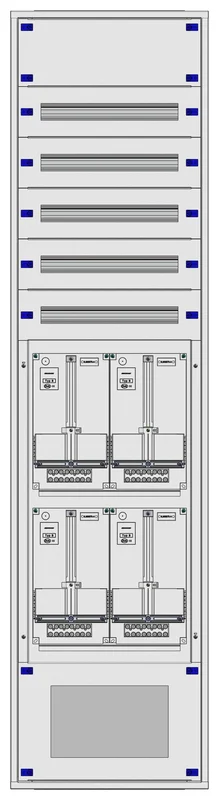

Der Unterputz-Zählerverteiler 2U-45G/VBG 4ZP von Schrack bietet als Modul-2000-Verteiler Platz für 4 Zähler und 84 Teilungseinheiten. Das Gehäuse aus 1 mm starkem, pulverbeschichtetem Stahlblech verfügt über Außenmaße von 590 x 2160 x 250 mm und entspricht der Schutzart IP20C. Der Verteiler ist mit 2 Zählerreihen sowie 4 Nachzählerreihen ausgestattet und in der Farbe RAL 9016 ausgeführt. Er dient als zentraler Zählerschrank für den Unterputz-Einbau in Wohn- und Gewerbegebäuden zur Aufnahme der Zählerplätze und Sicherungskomponenten. Die Lieferzeit für diesen Zählerverteiler beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 4 Zählerplätze für effiziente Energieverteilung.
• Teilungseinheiten: 84 TE für umfangreiche Installation von Reiheneinbaugeräten.
• Gehäusematerial: Pulverbeschichtetes Stahlblech sorgt für Stabilität und Langlebigkeit.
• Montageart: Unterputz-Ausführung für eine saubere, bündige Wandintegration.

Anwendungsbereiche

• Neubau von Mehrfamilienhäusern mit Zählerbedarf pro Wohneinheit.
• Sanierung von Zähleranlagen in der Vorarlberger Region gemäß lokaler EVU-Vorgaben.
• Zentrale Energieverteilung in industriellen oder gewerblichen Objekten.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166245VS | EAN: 9004840644616 | Hersteller-Art.-Nr.: IL166245VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Zählerplätze bietet der Schrack Zählerverteiler IL166245VS?

Dieser Zählerverteiler ist für insgesamt 4 Zählerplätze ausgelegt. Er ist somit einsetzbar, wenn mehrere Stromzähler zentral in einem Schaltschrank untergebracht werden müssen.

Ist der Unterputz-Zählerverteiler für die Netzform in Vorarlberg geeignet?

Ja, der Verteiler ist explizit für den Einsatz in Vorarlberg konzipiert und unterstützt die gängigen Anforderungen für Zählerschränke in diesem Versorgungsgebiet.

Welche Montageart ist für diesen Stahlblechverteiler vorgesehen?

Es handelt sich um einen Unterputzverteiler. Er ist für die Montage in der Wand vorgesehen und bietet mit einer Tiefe von 250 mm ausreichend Platz für die Installation.

Wie viele Teilungseinheiten stehen für den Ausbau zur Verfügung?

Das Modell bietet insgesamt 84 Teilungseinheiten, verteilt auf die Zählerreihen und die 4 Nachzählerreihen. Dies ermöglicht eine umfangreiche Bestückung mit Leitungsschutzschaltern und anderen Reiheneinbaugeräten.
