IL166242VS Unterputz-Zählerverteiler 2U-42G/VBG 4ZP, H2025B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

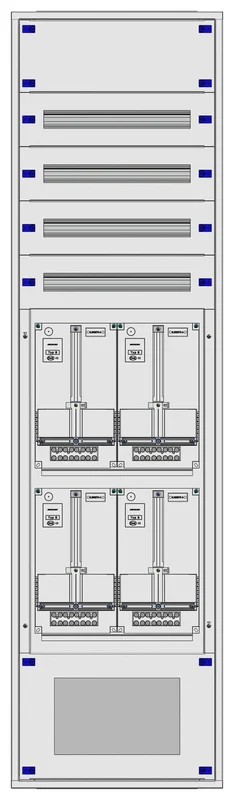

Der Unterputz-Zählerverteiler 2U-42G/VBG 4ZP von Schrack ist ein modular aufgebauter Schaltkasten mit vier Zählerplätzen für die professionelle Gebäudeinstallation. Die Mauerwanne mit Tür misst 2025 x 590 x 250 mm und besteht aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016. Mit insgesamt 63 Teilungseinheiten, verteilt auf zwei Zählerreihen und drei Nachzählerreihen, bietet das Gehäuse Kapazität für komplexe Unterverteilungen. Der Verteiler erreicht die Schutzart IP20C und ist für 230/400V Anwendungen konzipiert. Dieses Modell wird für die fachgerechte Installation in Vorarlberger Zähleranlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt über den Fachhändler TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 4 – ermöglicht die zentrale Steuerung für mehrere Wohneinheiten.
• Platzkapazität: 63 Teilungseinheiten – bietet ausreichend Raum für Automatisierungs- und Sicherungskomponenten.
• Material: Pulverbeschichtetes Stahlblech – sorgt für hohe Stabilität und Langlebigkeit in Unterputz-Anwendungen.
• Schutzart: IP20C – bietet den nötigen Schutz gegen Berührung in Innenräumen.
• Abmessungen: 2025x590x250 mm – optimiert für die Unterputzmontage in Schaltschränken.

Anwendungsbereiche

• Zentrale Stromverteilung in Mehrfamilienhäusern.
• Unterputz-Installationen für lokale Netzbetreiberanforderungen in Vorarlberg.
• Modulare Zähleranlagen in gewerblichen Objekten.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166242VS | EAN: 9004840644548 | Hersteller-Art.-Nr.: IL166242VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Zählerplätze bietet der Schrack Unterputzverteiler IL166242VS?

Dieser Unterputz-Zählerverteiler ist mit vier Zählerplätzen ausgestattet und eignet sich somit optimal für die Installation in Mehrfamilienhäusern oder größeren Wohnanlagen.

Ist der Zählerverteiler für die Netzvorgaben in Vorarlberg geeignet?

Ja, dieses Modell ist speziell für die Anforderungen lokaler Netzbetreiber in Vorarlberg konzipiert und erfüllt die gängigen Normen für Zählerverteiler in dieser Region.

Wie viele Teilungseinheiten stehen in diesem Verteiler zur Verfügung?

Das Gehäuse bietet insgesamt 63 Teilungseinheiten (TE), welche sich auf zwei Zählerreihen und drei Nachzählerreihen aufteilen. Dies erlaubt eine flexible Bestückung mit Leitungsschutzschaltern und anderen Reiheneinbaugeräten.

Aus welchem Material ist die Frontabdeckung des Zählerschranks gefertigt?

Die Frontplatte besteht aus robustem, pulverbeschichtetem Stahlblech in der Farbe RAL 9016 (Verkehrsweiß), was für eine hohe Stabilität und ein sauberes Erscheinungsbild sorgt.
