IL166239VS Unterputz-Zählerverteiler 2U-39G/VBG 4ZP, H1885B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

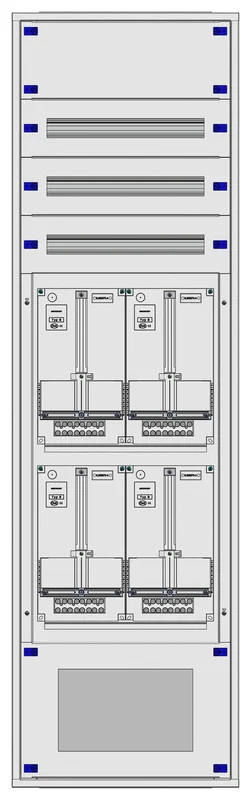

Der Unterputz-Zählerverteiler 2U-39G/VBG 4ZP von Schrack ist ein modular aufgebauter Installationsverteiler für vier Zählerplätze. Das Gehäuse aus 1mm pulverbeschichtetem Stahlblech verfügt über Maße von 1885x590x250mm und bietet 42 Teilungseinheiten. Ausgestattet mit zwei Zählerreihen und zwei Nachzählerreihen entspricht das System der Schutzart IP20C. Dieser Zählerschrank findet seinen Einsatz bei der elektrischen Energieverteilung in Gebäuden mit entsprechendem Bedarf an Zählerplätzen. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt bei TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 4 Zählerplätze für effiziente Strommessung.
• Gehäusematerial: 1mm pulverbeschichtetes Stahlblech für hohe Stabilität.
• Kapazität: 42 Teilungseinheiten (21 TE pro Reihe) für umfangreiche Absicherungen.
• Montageart: Unterputz-Variante für eine bündige Integration in die Gebäudewand.

Anwendungsbereiche

• Wohnbauprojekte mit mehreren Wohneinheiten zur zentralen Zählermontage.
• Renovierung oder Neubau von Zähleranlagen in Vorarlberger Installationsprojekten.
• Industrielle oder gewerbliche Gebäude mit Bedarf an Unterputz-Modulverteilern.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL166239VS | EAN: 9004840644470 | Hersteller-Art.-Nr.: IL166239VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 2U-39G/VBG Unterputzverteiler geeignet?

Der Zählerverteiler ist gemäß Schutzklasse I für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er bietet eine sichere elektrische Energieverteilung in den genannten Netzsystemen.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Das Modell verfügt über insgesamt 42 Teilungseinheiten. Diese verteilen sich auf die internen Reihen und ermöglichen die Aufnahme der entsprechenden Installationskomponenten.

Ist der Zählerverteiler für eine Unterputz-Montage vorgesehen?

Ja, es handelt sich um einen speziellen Unterputz-Verteiler, der mit einer Mauerwanne geliefert wird. Dies ermöglicht eine saubere und flächenbündige Installation im Mauerwerk.

Aus welchem Material besteht die Frontplatte des Zählerschranks?

Die Frontplatten des Schrack 2U-39G/VBG bestehen aus robustem, pulverbeschichtetem Stahlblech. Dies sorgt für eine stabile Abdeckung der Zählerplätze und der Modulreihen.
