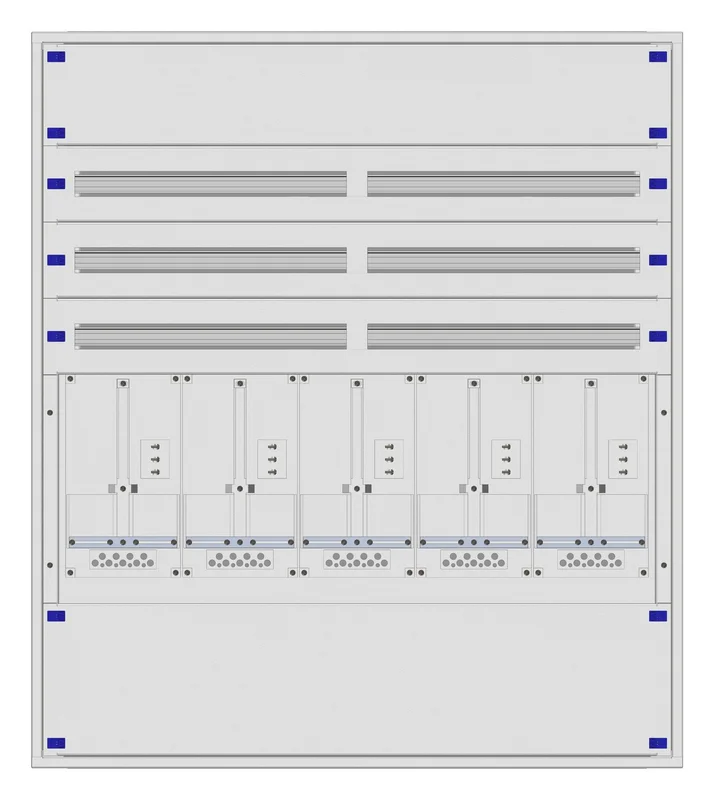

Der Unterputz-Zählerverteiler 5U-28F/KTN 5ZP von Schrack ist ein modularer Zählerschrank mit fünf Zählerplätzen für die professionelle Installation. Der aus 1mm pulverbeschichtetem Stahlblech gefertigte Verteiler weist eine Gesamthöhe von 1380 mm, eine Breite von 1230 mm sowie eine Tiefe von 250 mm auf. Ausgestattet mit einer Zählerreihe und drei Nachzählerreihen bietet das Gehäuse Platz für 171 Teilungseinheiten. Dank der Schutzart IP20C und der Auslegung auf eine Bemessungsspannung von 400V ist dieser Schaltschrank für den Einsatz in komplexen Elektroinstallationen vorgesehen. Dieser Artikel ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 171 Teilungseinheiten ermöglichen eine umfangreiche Absicherung der Stromkreise.
- Material: Stabiles, pulverbeschichtetes Stahlblech sorgt für eine robuste Gehäusekonstruktion.
- Anschluss: 5 Zählerplätze bieten ausreichend Kapazität für Mehrfamilienhäuser oder Gewerbeobjekte.
- Frontabdeckung: Plombierbare Kunststoffabdeckungen im Vorzählerbereich für zusätzliche Sicherheit.
Anwendungsbereiche
- Einsatz in Neubauprojekten für die strukturierte Energieverteilung in Mehrparteienhäusern.
- Installation als Zählerverteiler in Gewerbeobjekten mit erhöhtem Energiebedarf.
- Einbau in Unterputz-Wandnischen zur platzsparenden Unterbringung der Zählertechnik.
Technische Details
| EAN | 9004840643923 |
| HxBxT mm | 1380x1230x250 |
| BxHxT mm | 1230x1380x250 |
| Bundesland | Kärnten |
| Zählerbreite | 5 |
| Optionales Zubehör | IL900200-F; BK002401–; IL900251–; IL369001–; IL900200-F; IL900201-F |
| HLief-Artikel Nummer | IL164528KK |
| Teilungseinheiten | 171 |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 3 |
| Farbe | RAL 9016 |
| BEST. NR. | IL164528KK |
| Montageart | Unterputz |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Unterputz |
| Verpackungseinheit | 1Stk |
| Zählerplätze | 5 |
| TE pro Reihe | 57 |
| Zählerreihen | 1 |
| Frontplatten Material | Kunststoff |
| Schutzart | IP20C |
| Type | UP-Verteiler mit Zählereinsatz kompl. |
| HE | 28 |
| Einsatz | Zählerverteiler |
| Verlustleistung | -565,00W |
| Tiefe | 250mm |
| Einsatzkomponenten | Frontplatte Kunststoff |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164528KK | EAN: 9004840643923 | Hersteller-Art.-Nr.: IL164528KK
Produktinformation
•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Kunststoff mit montierter Alu/HC Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Unterputz-Zählerverteiler 5U-28F/KTN 5ZP, H1380B1230T250mm Foto: Unterputz-Zählerverteiler 5U-28F/KTN 5ZP, H1380B1230T250mm |
| Katalogseite: Unterputz-Zählerverteiler 5U-28F/KTN 5ZP, H1380B1230T250mm |
| CAD Zeichnung: Unterputz-Zählerverteiler 5U-28F/KTN 5ZP, H1380B1230T250mm |
| Montageanleitung: Unterputz-Zählerverteiler 5U-28F/KTN 5ZP, H1380B1230T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Kärntenverteiler, KELAG, Modulverteiler
Häufig gestellte Fragen
Wie viele Teilungseinheiten bietet der Schrack Zählerverteiler 5U-28F/KTN?
Der Zählerverteiler verfügt über insgesamt 171 Teilungseinheiten, die sich auf 57 Einheiten pro Reihe verteilen. Dies bietet ausreichend Kapazität für eine fachgerechte Unterverteilung.
Ist dieser Zählerschrank für den Unterputz-Einbau geeignet?
Ja, der Schrack 5U-28F/KTN ist als Unterputz-Verteiler konzipiert und wird mit einer passenden Mauerwanne geliefert, um eine saubere Montage in der Wand zu ermöglichen.
Welche Schutzklasse besitzt der Unterputz-Zählerverteiler?
Der Verteiler entspricht der Schutzklasse I und ist damit für den Einsatz in TT-, TN- und IT-Netzformen geeignet. Zudem ist er schutzisoliert gemäß ÖVE-IM 12.
Aus welchem Material besteht die Frontplatte des Zählereinsatzes?
Die Frontplatte des Zählereinsatzes ist aus Kunststoff gefertigt, was eine einfache Handhabung und plombierbare Abdeckungen für den Vorzählerbereich ermöglicht.
