IL164428VS Unterputz-Zählerverteiler 4U-28E/VBG 4ZP, H1380B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

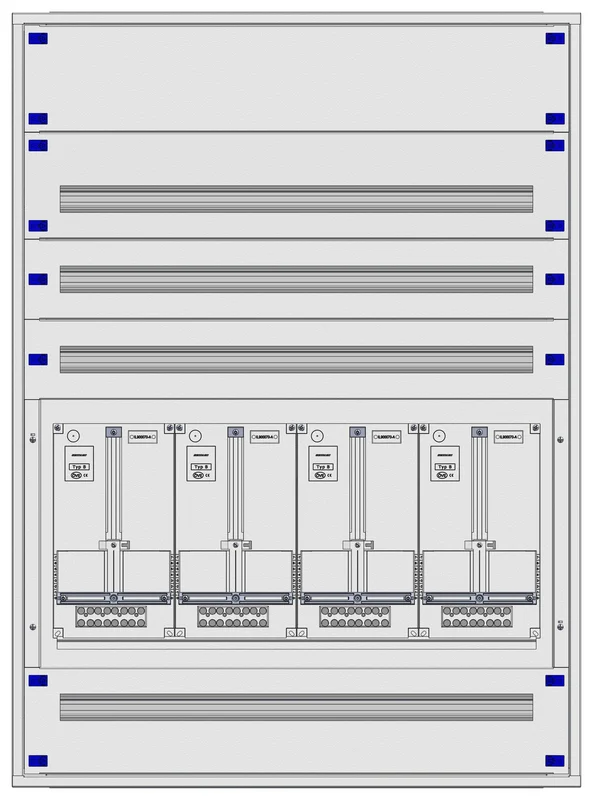

Der Unterputz-Zählerverteiler 4U-28E/VBG 4ZP von Schrack bietet Platz für vier Zähler und zeichnet sich durch eine robuste Konstruktion aus pulverbeschichtetem Stahlblech aus. Mit Maßen von 1380x1030x250 mm und 135 Teilungseinheiten bietet das Gehäuse eine klare Struktur für komplexe Elektroinstallationen in der Schutzklasse I. Die Frontplatten bestehen aus widerstandsfähigem Stahlblech, während das Gehäuse für eine sichere Unterputzmontage ausgelegt ist. Elektroinstallateure setzen diesen Zählerschrank für die fachgerechte Energieverteilung und Zähleraufnahme in Gebäuden mit entsprechenden EVU-Anforderungen ein. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt von Ihrem Fachhändler TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 4 Einheiten für eine effiziente Energieerfassung
• Material: 1 mm pulverbeschichtetes Stahlblech für hohe Stabilität
• Teilungseinheiten: 135 TE für flexible Installationen von Reiheneinbaugeräten
• Maße: 1380x1030x250 mm für eine passgenaue Unterputz-Installation
• Schutzart: IP20C als Schutz gegen Berührung und Fremdkörper

Anwendungsbereiche

• Zentraler Zählerplatz für Mehrfamilienhäuser in Vorarlberg
• Verteiler für Neuinstallationen in Wohn- und Gewerbebauten
• Aufnahme von Zählern und Sicherungselementen in fest installierten Elektroanlagen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164428VS | EAN: 9004840643541 | Hersteller-Art.-Nr.: IL164428VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 4U-28E/VBG Zählerverteiler geeignet?

Dieser Unterputz-Zählerverteiler der Schutzklasse I ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er bietet somit eine flexible Grundlage für unterschiedlichste elektrische Anlagenkonfigurationen.

Wie viele Teilungseinheiten stehen in diesem Modulverteiler zur Verfügung?

Der Zählerschrank verfügt über insgesamt 135 Teilungseinheiten (TE), verteilt auf drei Nachzählerreihen. Dies bietet ausreichend Kapazität für die Montage gängiger Reiheneinbaugeräte in der Gebäudeinstallation.

Aus welchem Material besteht der Verteilerkasten?

Das Gehäuse und die Frontplatten sind aus 1 mm starkem, phosphatierem und kunststoffpulverbeschichtetem Stahlblech gefertigt. Diese Materialwahl sorgt für eine hohe mechanische Festigkeit und eine langlebige, verkehrsweiße Oberfläche in RAL 9016.

Ist dieser Zählerverteiler für Vorarlberg zertifiziert?

Ja, das Modell 4U-28E/VBG ist speziell für die Anforderungen der regionalen EVU (VKW) im Raum Vorarlberg ausgelegt. Er erfüllt alle notwendigen Kriterien für die Zähleraufnahme in dieser Region.
