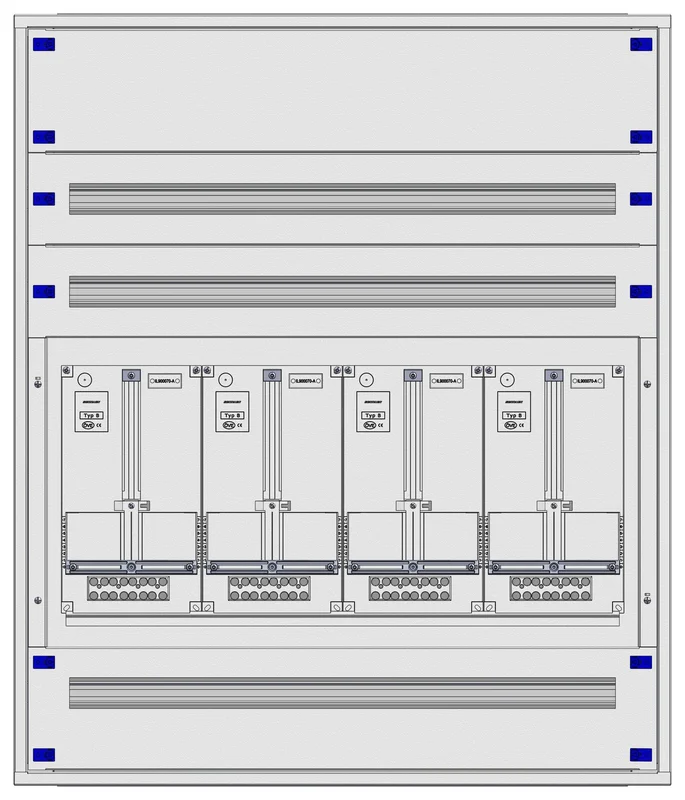

IL164424VS Unterputz-Zählerverteiler 4U-24E/VBG 4ZP, H1195B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Schrack Unterputz-Zählerverteiler 4U-24E/VBG 4ZP ermöglicht die strukturierte Energieverteilung mit vier Zählerplätzen in der Region Vorarlberg. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016 misst 1030 x 1195 x 250 mm und bietet auf 90 Teilungseinheiten Platz für modulare Einbauten. Mit der Schutzart IP20C und einer Bemessungsisolationsspannung von 1000 V ist der Verteiler für den Einsatz in TT-, TN- und IT-Netzformen ausgelegt. Er dient zur Unterputz-Montage in Gebäuden, die eine fachgerechte Zählerinstallation für vier Stromzähler erfordern. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt über unseren Onlineshop. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 4 – bietet Kapazität für komplexe Zähleranordnungen.
• Material: Pulverbeschichtetes Stahlblech – sorgt für hohe Stabilität im Unterputz-Einbau.
• Teilungseinheiten: 90 TE – ermöglicht flexible Bestückung mit Leitungsschutzschaltern und anderen Komponenten.
• Bauform: Unterputz – fügt sich flächenbündig in die Wandinstallation ein.

Anwendungsbereiche

• Elektroinstallation in Wohnanlagen mit mehreren Wohneinheiten.
• Zentraler Zählerschrank für gewerbliche Objekte in Vorarlberg.
• Erweiterung oder Neubau von Zählerverteilungen in Bestandsgebäuden.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164424VS | EAN: 9004840643466 | Hersteller-Art.-Nr.: IL164424VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 4U-24E/VBG Zählerverteiler geeignet?

Dieser Unterputz-Zählerverteiler ist für den Einsatz in TT-, TN- sowie IT-Netzformen ausgelegt. Er erfüllt die notwendigen Schutzklassenanforderungen für diese gängigen Netzsysteme.

Wie viele Teilungseinheiten bietet der Zählerverteiler für zusätzliche Sicherungen?

Das Gehäuse verfügt über insgesamt 90 Teilungseinheiten. Dies bietet ausreichend Kapazität für die Bestückung mit Leitungsschutzschaltern, FIs oder anderen modularen Komponenten zur Elektroverteilung.

Ist der Schrack Zählerverteiler für die Anforderungen in Vorarlberg zertifiziert?

Ja, das Modell IL164424VS ist explizit für den Einsatz in Vorarlberg konzipiert und entspricht den Anforderungen für Zählerverteiler in diesem Gebiet, inklusive der entsprechenden Frontplatten-Materialbeschaffenheit.

Kann ich diesen Unterputz-Verteiler auch vorverdrahtet bestellen?

Der Schrack Unterputz-Zählerverteiler ist standardmäßig als Gehäuse mit Zählereinsatz erhältlich. Eine komplette Bestückung sowie Vorverdrahtung sind auf Anfrage jederzeit möglich.
