IL164421VS Unterputz-Zählerverteiler 4U-21E/VBG 4ZP, H1055B1030T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

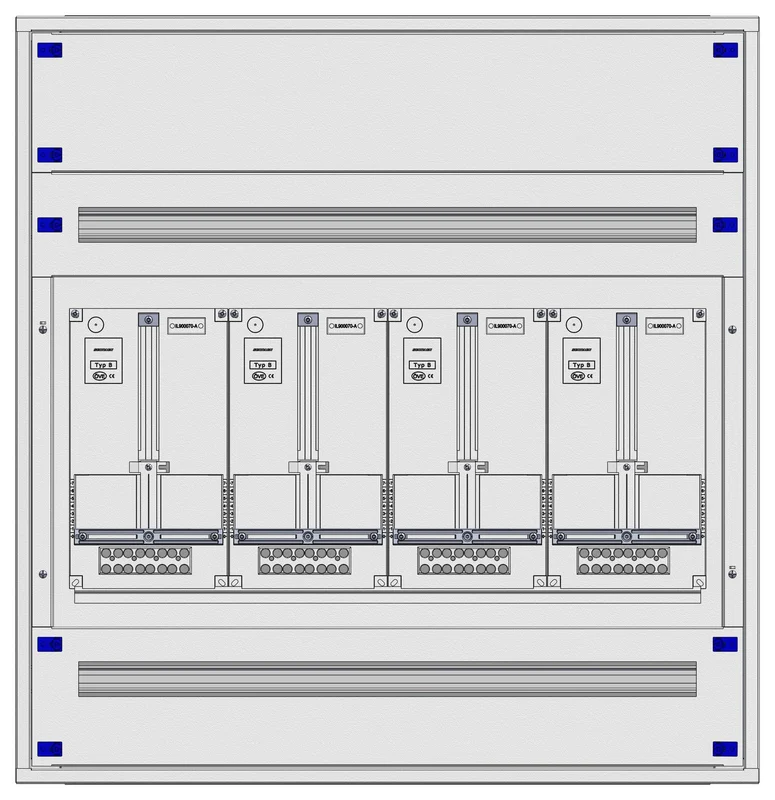

Der Unterputz-Zählerverteiler 4U-21E/VBG 4ZP von Schrack ist ein modular aufgebauter Zählerschrank für 4 Zählerplätze zur Unterputzmontage. Der Verteiler verfügt über Außenmaße von 1030 x 1055 x 250 mm und ist aus pulverbeschichtetem, 1 mm starkem Stahlblech in RAL 9016 gefertigt. Mit 45 Teilungseinheiten pro Reihe bietet das Modell ausreichend Platz für Installationskomponenten bei einer Schutzart von IP20C. Dieses System ist für den Einsatz in Vorarlberg konzipiert und bietet eine zuverlässige Lösung für die Zählerplatz-Infrastruktur. Die Lieferzeit beträgt 1 bis 3 Werktage und Sie können den Schrack Zählerverteiler direkt bei TELA online bestellen. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 4 Einheiten für eine effiziente Stromverteilung.
• Gehäusematerial: Pulverbeschichtetes Stahlblech für hohe Stabilität.
• Kapazität: 45 Teilungseinheiten zur flexiblen Bestückung mit Leitungsschutzschaltern.
• Maße: 1030 x 1055 x 250 mm für eine passgenaue Unterputz-Installation.
• Türverschluss: Kunststoff-Drehriegel mit Doppelbartsperre für sicheren Zugang.

Anwendungsbereiche

• Neubauprojekte für Wohn- und Geschäftshäuser mit Mehrfachzählerbedarf.
• Sanierung von Zähleranlagen in Bestandsgebäuden nach lokalen Vorgaben.
• Installation von Hauptverteilern in Vorarlberger Immobilien durch Elektroinstallateure.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164421VS | EAN: 9004840643381 | Hersteller-Art.-Nr.: IL164421VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Ist dieser 4-Zähler-Verteiler für Unterputzmontage für alle Netzformen geeignet?

Ja, der Schrack Unterputz-Zählerverteiler ist gemäß den technischen Daten für TT-, TN- und IT-Netzformen geeignet und bietet durch seine schutzisolierte Bauweise nach ÖVE-IM 12 hohe Anwendungssicherheit.

Welches Material wird für die Frontplatte des Schrack Zählerverteilers verwendet?

Die Frontplatte besteht aus 1 mm starkem, phosphatiertem und kunststoffpulverbeschichtetem Stahlblech in der Farbe RAL 9016, was für eine robuste Ausführung im Bereich der Zählerplatztechnik sorgt.

Kann der Zählerschrank bei TELA für regionale Projekte in Vorarlberg gekauft werden?

Dieser Verteiler ist speziell auf die Anforderungen von Vorarlberger EVUs ausgerichtet. Sie können das Modell IL164421VS bequem bei TELA online bestellen und von einer schnellen Lieferung profitieren.

Wie viele Teilungseinheiten stehen in diesem Modulverteiler zur Verfügung?

Der Zählerverteiler bietet 45 Teilungseinheiten pro Reihe, was ausreichend Kapazität für die Unterbringung von modularen Installationsgeräten innerhalb der normgerechten Gehäusemaße gewährleistet.
