IL164339VS Unterputz-Zählerverteiler 3U-39E/VBG 3ZP, H1885B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

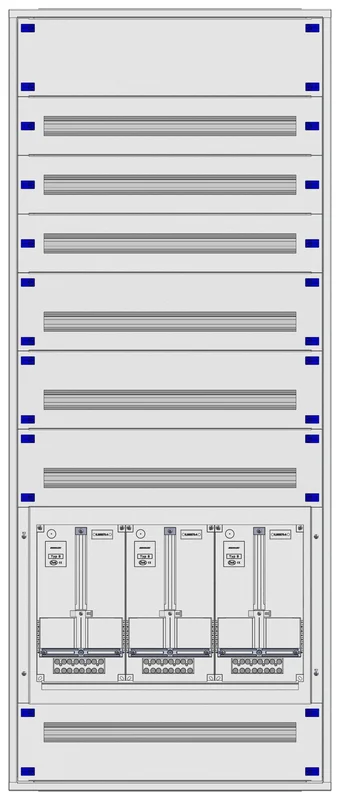

Der Schrack Unterputz-Zählerverteiler 3U-39E/VBG 3ZP ist ein vorkonfigurierter Schaltkasten mit drei Zählerplätzen für die professionelle Gebäudeinstallation. Mit Abmessungen von 810x1885x250 mm bietet dieses Gehäuse aus 1mm pulverbeschichtetem Stahlblech 165 Teilungseinheiten sowie eine zusätzliche Kapazität von 5 Nachzählerreihen. Das System ist in der Schutzklasse I ausgeführt und entspricht der Schutzart IP20C. Der Verteiler dient als zentrale Schalt- und Zählereinheit in Wohn- und Gewerbegebäuden zur Aufnahme der notwendigen Zähler- und Modulkomponenten. Sie erhalten diesen Zählerverteiler bei uns mit einer Lieferzeit von 1 bis 3 Werktagen direkt vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerplätze: 3 Plätze für eine kompakte Anordnung der Messtechnik
• Kapazität: 165 Teilungseinheiten verteilt auf 39 Höheneinheiten für umfangreiche Installationen
• Material: Stabiles, pulverbeschichtetes Stahlblech in RAL 9016
• Sicherheit: Schutzklasse I und Bemessungsisolationsspannung von 1000V

Anwendungsbereiche

• Zentrale Energieverteilung in Neubauprojekten mit drei Wohneinheiten
• Nachrüstung oder Erneuerung von Zähleranlagen in Bestandsgebäuden
• Einbau von Modulverteilern in Unterputz-Wandnischen
• Realisierung von Zählerschränken für lokale Netzbetreiberanforderungen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164339VS | EAN: 9004840643114 | Hersteller-Art.-Nr.: IL164339VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Teilungseinheiten bietet der Schrack Zählerverteiler IL164339VS?

Dieser Unterputz-Zählerverteiler verfügt über insgesamt 165 Teilungseinheiten. Diese verteilen sich auf 39 Höheneinheiten, was eine flexible Installation Ihrer Schaltgeräte ermöglicht.

Ist der Zählerverteiler für drei Zählerplätze geeignet?

Ja, der Schrack 3U-39E/VBG ist explizit für die Aufnahme von drei Zählerplätzen konzipiert. Er bietet zudem 5 Nachzählerreihen zur Unterbringung der notwendigen Sicherungsautomaten und Reiheneinbaugeräte.

Aus welchem Material besteht der Zählerverteiler?

Das Gehäuse ist aus 1 mm starkem, phosphatiertem und kunststoffpulverbeschichtetem Stahlblech gefertigt. Die Oberfläche ist in der Farbe Verkehrsweiß (RAL 9016) ausgeführt.

Ist der Zählerverteiler für die Unterputzmontage geeignet?

Ja, es handelt sich um ein Unterputz-Modell mit Mauerwanne, das speziell für den bündigen Einbau in Wänden von Gebäuden ausgelegt ist. Die Abmessungen betragen 810 mm in der Breite und 1885 mm in der Höhe.
