IL164333VS Unterputz-Zählerverteiler 3U-33E/VBG 3ZP, H1605B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

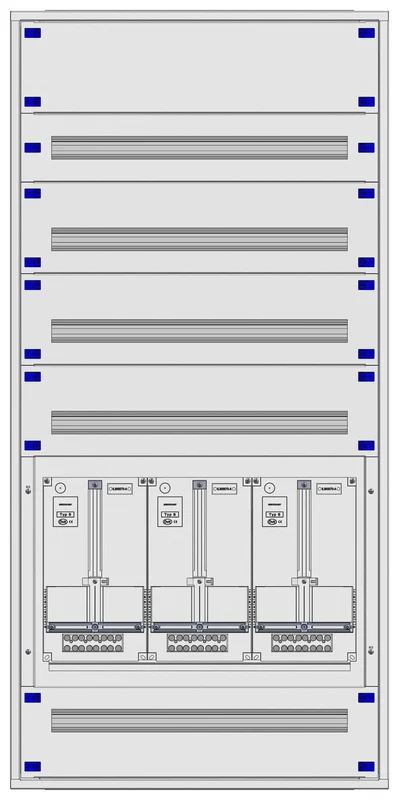

Der Unterputz-Zählerverteiler 3U-33E/VBG 3ZP von Schrack ist ein modularer Installationsverteiler für drei Zählerplätze in Vorarlberg. Das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016 misst 1605x810x250 mm und bietet auf 132 Teilungseinheiten sowie vier Nachzählerreihen Platz für Ihre elektrische Anlage. Mit der Schutzart IP20C und Schutzklasse I ist das Modell für TT-, TN- und IT-Netzformen ausgelegt. Er dient der fachgerechten Unterputz-Installation von Zähler- und Schaltanlagen in Wohn- und Gewerbegebäuden. Bei TELA erhalten Sie diesen Schrack Zählerverteiler innerhalb von 1 bis 3 Werktagen direkt ab Lager. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 3 Zählerplätze für effiziente Anlagennutzung
• Kapazität: 132 Teilungseinheiten auf 4 Nachzählerreihen
• Bauweise: Unterputz-Montage aus robustem, pulverbeschichtetem Stahlblech
• Sicherheit: Schutzklasse I und Schutzart IP20C für zuverlässige Elektroinstallationen

Anwendungsbereiche

• Unterputz-Installation in Neubauten und Renovierungsprojekten
• Zentraler Zählerschrank für Wohneinheiten im Versorgungsgebiet Vorarlberg
• Verteilung von Stromkreisen in gewerblichen Schaltanlagen

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164333VS | EAN: 9004840643046 | Hersteller-Art.-Nr.: IL164333VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack 3U-33E/VBG Unterputzverteiler geeignet?

Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und bietet damit die notwendigen Sicherheitsstandards für moderne Elektroinstallationen.

Wie viele Teilungseinheiten bietet dieser Zählerschrank?

Dieser Schrack Zählerverteiler verfügt über insgesamt 132 Teilungseinheiten (TE). Diese verteilen sich auf 33 TE pro Reihe, was eine flexible Bestückung der vier Nachzählerreihen ermöglicht.

Ist der Unterputz-Zählerverteiler für Vorarlberg zugelassen?

Ja, das Modell 3U-33E/VBG ist speziell für die Anforderungen der lokalen Versorger in Vorarlberg konzipiert. Er bietet drei Zählerplätze und erfüllt die spezifischen Vorgaben für dieses Bundesland.

Welche Maße hat der Schrack IL164333VS Zählerverteiler für den Wandeinbau?

Der Unterputzverteiler hat eine Gesamtabmessung von 1605 mm Höhe, 810 mm Breite und 250 mm Tiefe. Diese Maße sollten bei der Planung der Wandöffnung für die Unterputz-Montage berücksichtigt werden.
