IL164328VS Unterputz-Zählerverteiler 3U-28E/VBG 3ZP, H1380B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

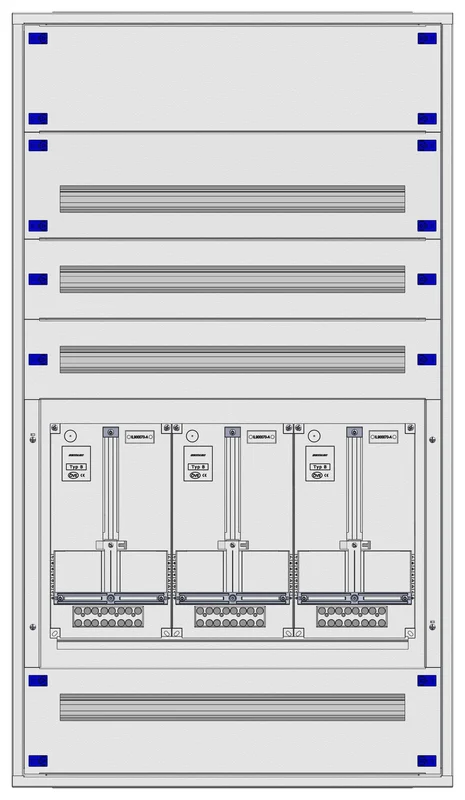

Der Unterputz-Zählerverteiler 3U-28E/VBG 3ZP von Schrack bietet drei Zählerplätze sowie 99 Teilungseinheiten für eine strukturierte Elektroinstallation. Der Verteiler besitzt Außenmaße von 810x1380x250 mm und besteht aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016. Mit der Schutzart IP20C und einer Schutzklasse I ist das Gehäuse für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er eignet sich für Gebäudeinstallationen, die eine zentrale Energieverteilung über drei Zählerplätze erfordern. Die Lieferzeit beträgt 1 bis 3 Werktage bei direkter Bestellung bei TELA. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Zählerkapazität: 3 Zählerplätze für effiziente Energieerfassung
• Kapazität: 99 Teilungseinheiten (33 TE pro Reihe) auf 3 Nachzählerreihen
• Bauweise: Unterputz-Gehäuse aus 1 mm Stahlblech für hohe Stabilität
• Sicherheit: Schutzklasse I bei einer Bemessungsspannung von 230/400V

Anwendungsbereiche

• Installation in Wohngebäuden mit drei Wohneinheiten
• Energieverteilung in Gewerbeobjekten mit erhöhtem Platzbedarf
• Erweiterung bestehender Zählerschränke im Unterputz-Bereich

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164328VS | EAN: 9004840642964 | Hersteller-Art.-Nr.: IL164328VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Für welche Netzformen ist der Schrack Unterputz-Zählerverteiler 3U-28E/VBG geeignet?

Dieser Schrack Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen ausgelegt. Er bietet mit der Schutzklasse I die notwendige Sicherheit für diese gängigen Netzsysteme.

Wie viele Teilungseinheiten bietet der 3U-28E/VBG Zählerverteiler insgesamt?

Der Zählerverteiler verfügt über insgesamt 99 Teilungseinheiten. Diese verteilen sich auf drei Nachzählerreihen, wobei pro Reihe 33 Teilungseinheiten für Leitungsschutzschalter oder andere Reiheneinbaugeräte zur Verfügung stehen.

Welche Abmessungen hat der Unterputz-Zählerverteiler für die Wandmontage?

Das Gehäuse hat eine Höhe von 1380 mm, eine Breite von 810 mm und eine Einbautiefe von 250 mm. Diese Maße sind bei der Planung der Wandnische für die Unterputzmontage zu berücksichtigen.

Ist der Zählerverteiler bereits vorverdrahtet?

Standardmäßig wird das Gehäuse als Unterputzverteiler mit Zählereinsatz geliefert. Eine komplette Bestückung sowie eine Vorverdrahtung sind bei Bedarf jedoch auf Anfrage möglich.
