Über dieses Produkt
Der Unterputz-Zählerverteiler 3U-24E/VBG 3ZP von Schrack bietet drei Zählerplätze und ist speziell für Anforderungen in Vorarlberg konzipiert. Mit den Außenmaßen von 1195x810x250 mm besteht das Gehäuse aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016. Das Modell verfügt über 66 Teilungseinheiten, verteilt auf eine Zählerreihe und zwei Nachzählerreihen bei der Schutzart IP20C. Elektriker und Installateure nutzen diesen Schaltkasten für die professionelle Energieverteilung in Unterputz-Installationen. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt von Ihrem Fachhändler tela.at. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Maße: 810x1195x250 mm für ausreichenden Installationsraum
- Material: Pulverbeschichtetes Stahlblech in RAL 9016
- Kapazität: 3 Zählerplätze und 66 Teilungseinheiten
- Sicherheit: Schutzklasse I für zuverlässige TT-, TN- und IT-Netzformen
Anwendungsbereiche
- Zentraler Energieverteiler in Wohn- und Gewerbebauten
- Unterputz-Montage für eine saubere Optik im Innenbereich
- Errichtung von Zähleranlagen gemäß regionaler Vorgaben in Vorarlberg
Technische Details
| EAN | 9004840642889 |
| BxHxT mm | 810x1195x250 |
| Verlustleistung | -346,00W |
| Optionales Zubehör | IL900200-F; BK002401–; IL900251–; IL369001–; IL900201-F |
| HxBxT mm | 1195x810x250 |
| HLief-Artikel Nummer | IL164324VS |
| Basisbezeichnung | Gehäuse |
| Nachzählerreihen | 2 |
| Farbe | RAL 9016 |
| Montageart | Unterputz |
| Hersteller | Schrack |
| Verteiler mit Einsatz komplett | Zählerverteiler Unterputz |
| Zählerbreite | 3 |
| Bundesland | Vorarlberg |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerreihen | 1 |
| Frontplatten Material | Stahlblech |
| HE | 24 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| Zählerplätze | 3 |
| Type | UP-Verteiler mit Zählereinsatz kompl. |
| Teilungseinheiten | 66 |
| Einsatz | Zählerverteiler |
| BEST. NR. | IL164324VS |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164324VS | EAN: 9004840642889 | Hersteller-Art.-Nr.: IL164324VS
Produktinformation
•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

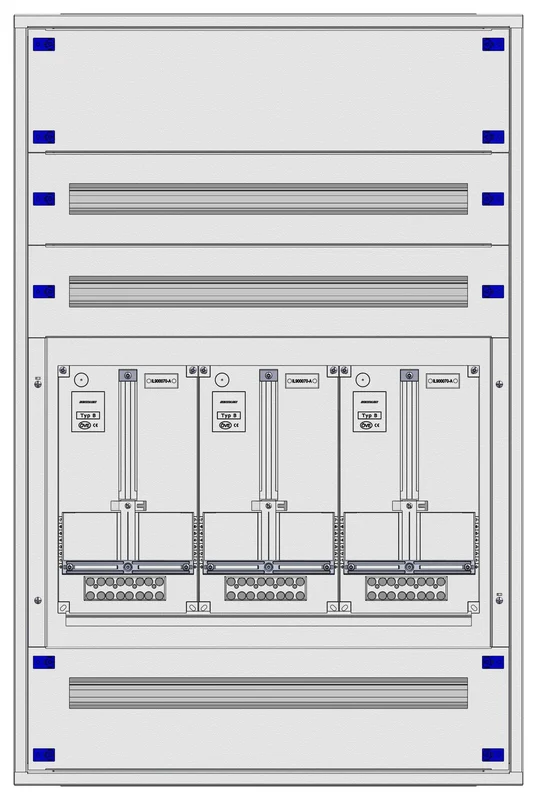

| Foto: Unterputz-Zählerverteiler 3U-24E/VBG 3ZP, H1195B810T250mm Foto: Unterputz-Zählerverteiler 3U-24E/VBG 3ZP, H1195B810T250mm |
| Katalogseite: Unterputz-Zählerverteiler 3U-24E/VBG 3ZP, H1195B810T250mm |
| Montageanleitung: Unterputz-Zählerverteiler 3U-24E/VBG 3ZP, H1195B810T250mm |
| CAD Zeichnung: Unterputz-Zählerverteiler 3U-24E/VBG 3ZP, H1195B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Ist dieser Zählerverteiler für Unterputz-Montage in Vorarlberg geeignet?
Ja, der Schrack Unterputz-Zählerverteiler 3U-24E/VBG ist speziell für den Einsatz als Zähleranlage im Versorgungsgebiet der Vorarlberger Energienetze ausgelegt.
Wie viele Teilungseinheiten bietet der IL164324VS Verteilerschrank?
Der Zählerverteiler verfügt über insgesamt 66 Teilungseinheiten (TE), die sich auf eine Zählerreihe und zwei Nachzählerreihen verteilen.
Aus welchem Material besteht der Zählerverteiler?
Das Gehäuse ist aus 1 mm starkem, phoshatiertem und kunststoffpulverbeschichtetem Stahlblech gefertigt, was für eine hohe mechanische Stabilität sorgt.
Können in diesem Schrank drei Zähler untergebracht werden?
Ja, das Modell ist als 3-Zählerplatz-Verteiler konzipiert und bietet ausreichend Platz für die entsprechende Zählerinstallation inklusive notwendiger Vor- und Nachzählerbereiche.
