IL164318VS Unterputz-Zählerverteiler 3U-18E/VBG 3ZP, H915B810T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

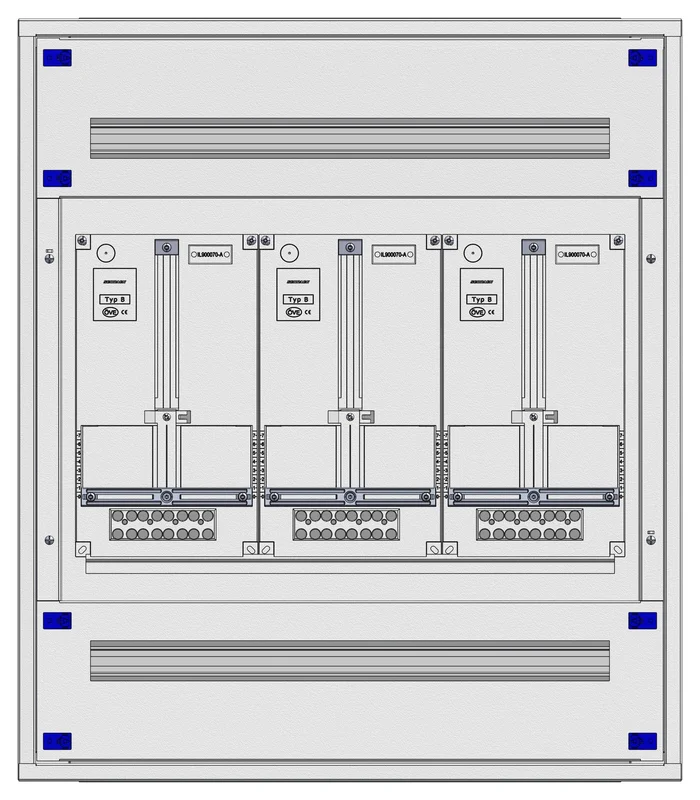

Der Unterputz-Zählerverteiler 3U-18E/VBG 3ZP von Schrack bietet drei Zählerplätze in einem kompakten Modulgehäuse für den professionellen Einsatz. Mit Abmessungen von 915x810x250 mm besteht das Gehäuse aus 1 mm starkem, pulverbeschichtetem Stahlblech und erfüllt die Schutzart IP20C. Die Einheit umfasst eine Zählerreihe sowie eine Nachzählerreihe mit insgesamt 33 Teilungseinheiten pro Reihe. Dieser Verteiler dient der sicheren Unterbringung von Zählereinsätzen in Unterputz-Installationen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Bestellung direkt über unseren Fachhandel. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Bauweise: 3 Zählerplätze mit 1 Zählerreihe und 1 Nachzählerreihe für strukturierte Zählerinstallationen.
• Kapazität: 33 Teilungseinheiten pro Reihe bieten ausreichend Platz für notwendige Reiheneinbaugeräte.
• Material: Robuste Ausführung aus 1 mm pulverbeschichtetem Stahlblech in RAL 9016.
• Montage: Unterputz-Installation ermöglicht einen bündigen und platzsparenden Wandeinbau.

Anwendungsbereiche

• Zählerinstallationen in privaten und gewerblichen Neubauten.
• Modernisierung von elektrischen Verteileranlagen im Bereich der lokalen Energieversorger.
• Unterputz-Montage für eine saubere und übersichtliche Elektroinstallation in Gebäuden.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164318VS | EAN: 9004840642728 | Hersteller-Art.-Nr.: IL164318VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Teilungseinheiten bietet der Schrack 3U-18E/VBG Zählerverteiler?

Der Zählerverteiler ist mit insgesamt 33 Teilungseinheiten pro Reihe ausgestattet, was ausreichend Platz für die Absicherung und Steuerung innerhalb der Unterputz-Installation bietet.

Für welche Netzformen ist der Unterputz-Zählerverteiler geeignet?

Dieser Verteiler von Schrack entspricht der Schutzklasse I und ist für den Einsatz in TT-, TN- sowie IT-Netzformen ausgelegt.

Welche Abmessungen weist der Unterputz-Zählerverteiler 3U-18E/VBG auf?

Das Gehäuse hat eine Höhe von 915 mm, eine Breite von 810 mm und eine Tiefe von 250 mm, was eine kompakte Montage in Unterputz-Wandsystemen ermöglicht.

Ist der Zählerverteiler für die spezifischen Anforderungen im Bereich Vorarlberg geeignet?

Ja, das Modell 3U-18E/VBG ist als Zählerverteiler für lokale Anforderungen (VBG) konzipiert und unterstützt den Standard der Zählerinstallation in dieser Region.
