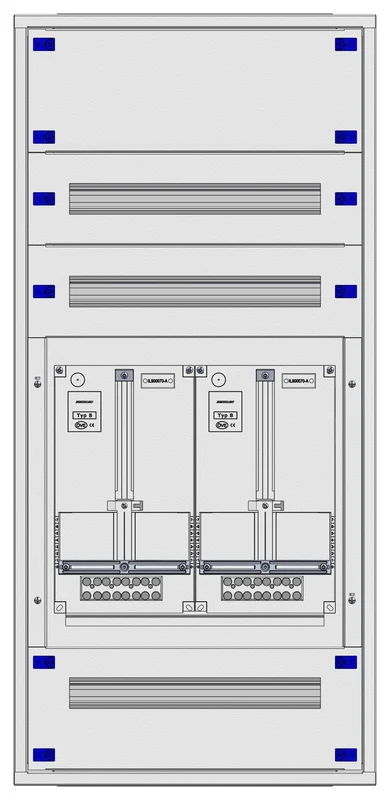

IL164224VS Unterputz-Zählerverteiler 2U-24E/VBG 2ZP, H1195B590T250mmVerkaufseinheit 1Stk

Description

Über dieses Produkt

Der Unterputz-Zählerverteiler 2U-24E/VBG 2ZP von Schrack bietet zwei Zählerplätze und eine robuste Lösung für die Elektroinstallation. Der Verteiler verfügt über 42 Teilungseinheiten, eine Gehäusegröße von 1195 x 590 x 250 mm und ist aus pulverbeschichtetem, 1 mm starkem Stahlblech in RAL 9016 gefertigt. Die Schutzart beträgt IP20C und der Schrank ist für eine Bemessungsspannung von 230/400V ausgelegt. Dieser Modul-Zählerverteiler ermöglicht die strukturierte Unterbringung von Zähler- und Nachzählerreihen in Wohn- und Gewerbebauten. Sie erhalten diesen Zählerschrank bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen direkt vom Fachhändler. Jetzt bei TELA bestellen!

Eigenschaften & Vorteile

Technische Highlights

• Kapazität: 42 Teilungseinheiten für umfangreiche elektrische Anlagen.
• Material: Pulverbeschichtetes Stahlblech sorgt für eine langlebige und formstabile Konstruktion.
• Platzangebot: Zwei Zählerplätze und zwei Nachzählerreihen für eine übersichtliche Installation.
• Sicherheit: Schutzklasse I und Bemessungsisolationsspannung von 1000V für einen sicheren Betrieb.

Anwendungsbereiche

• Elektroinstallation in Neubauten zur zentralen Zähler- und Sicherungsaufnahme.
• Sanierung von Zähleranlagen in Bestandsgebäuden mit Unterputz-Montagebedarf.
• Energieverteilung in Gewerbeobjekten durch modularen Aufbau.

Technische Details

Lieferumfang & Verfügbarkeit

Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL164224VS | EAN: 9004840642308 | Hersteller-Art.-Nr.: IL164224VS

Produktinformation

•Modular aufgebauter Unterputzverteiler mit Tür und Mauerwanne
•Material: 1mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit einem Kunststoff-Drehriegelverschluss mit Doppelbartsperre. Beim IL308524-F und ab 28 Modulhöhen sind 2 Drehriegel pro Tür ausgeführt
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•Farbe: RAL9016 (Verkehrsweiß)
•komplett bestückt und vorverdrahtet auf Anfrage

Downloads

Suchbegriffe

Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler

Häufig gestellte Fragen

Wie viele Teilungseinheiten bietet der Schrack Unterputz-Zählerverteiler 2U-24E/VBG?

Dieser Unterputz-Zählerverteiler ist mit insgesamt 42 Teilungseinheiten ausgestattet. Diese verteilen sich auf die verschiedenen Reihen, wobei pro Reihe 21 Teilungseinheiten zur Verfügung stehen.

Für welche Netzformen ist der Schrack 2U-24E/VBG Zählerverteiler geeignet?

Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert. Er entspricht der Schutzklasse I und ist damit für vielfältige Anwendungen in der Elektroinstallation ausgelegt.

Welche Abmessungen hat der Unterputz-Zählerschrank IL164224VS?

Der Zählerschrank besitzt eine Außenhöhe von 1195 mm, eine Breite von 590 mm und eine Tiefe von 250 mm. Diese Maße machen ihn zur passenden Wahl für eine Unterputzmontage in entsprechende Mauerwannen.

Ist der Zählerverteiler bereits vorverdrahtet?

In der Standardausführung ist der Verteiler als Gehäuse mit Zählereinsatz konzipiert. Eine komplett bestückte und vorverdrahtete Version des Zählerverteilers ist auf Anfrage bei TELA erhältlich.
