Der Aufputz-Zählerverteiler 5A-28H/KTN 10ZP von Schrack ist ein modular aufgebauter Schaltkasten für die Unterbringung von 10 Zählerplätzen. Mit einer Abmessung von 1380 x 1230 x 250 mm und einem robusten Gehäuse aus 1,25 mm pulverbeschichtetem Stahlblech bietet dieses Modell eine Kapazität für zwei Zählerreihen. Der Verteiler verfügt über die Schutzart IP20C sowie Schutzklasse I und ist mit einer plombierbaren Kunststoffabdeckung sowie einer Alu/HC-Schiene ausgestattet. Dieses System dient der fachgerechten Elektroinstallation für lokale Versorgungsunternehmen in Kärnten. Ihre Bestellung liefern wir innerhalb von 1 bis 3 Werktagen direkt zu Ihnen auf die Baustelle. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Zählerplätze: 10 Plätze zur zentralen Energieerfassung
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech für hohe Stabilität
- Abmessungen: 1380 x 1230 x 250 mm für eine großzügige Anordnung der Komponenten
- Schutzart: IP20C bei Schutzklasse I für den Einsatz in Innenräumen
- Verschluss: Kunststoff-Drehriegelverschluss mit integrierter Doppelbartsperre
Anwendungsbereiche
- Zentrale Zählerplatzanordnung in Wohn- und Gewerbegebäuden
- Installation gemäß den technischen Anschlussbedingungen der KELAG
- Errichtung von Modul 2000 Zählerverteilern im Aufputzbereich
- Verteilung und Absicherung von elektrischen Stromkreisen in Versorgungsnetzen
Technische Details
| EAN | 9004840641448 |
| HxBxT mm | 1380x1230x250 |
| BxHxT mm | 1230x1380x250 |
| Bundesland | Kärnten |
| Zählerbreite | 5 |
| Verlustleistung | -660,00W |
| Optionales Zubehör | IL091125–; IL091500-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Zählerplätze | 10 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Zählerreihen | 2 |
| Verpackungseinheit | 1Stk |
| Frontplatten Material | Kunststoff |
| HLief-Artikel Nummer | IL162528KK |
| Schutzart | IP20C |
| Montageart | Aufputz |
| HE | 28 |
| Einsatz | Zählerverteiler |
| BEST. NR. | IL162528KK |
| Tiefe | 250mm |
| Einsatzkomponenten | Frontplatte Kunststoff |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162528KK | EAN: 9004840641448 | Hersteller-Art.-Nr.: IL162528KK
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Kunststoff mit montierter Alu/HC Schiene
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

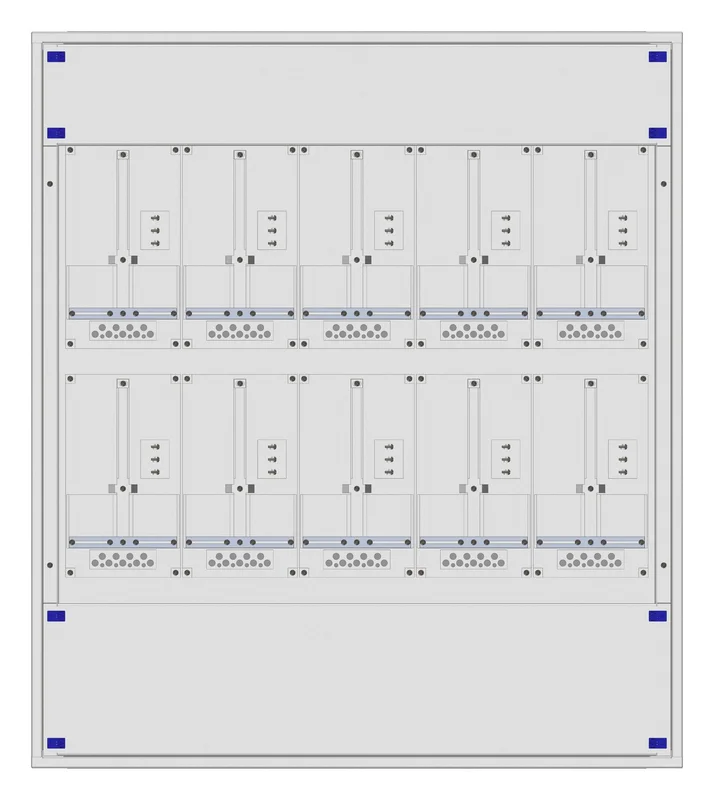

| Foto: Aufputz-Zählerverteiler 5A-28H/KTN 10ZP, H1380B1230T250mm Foto: Aufputz-Zählerverteiler 5A-28H/KTN 10ZP, H1380B1230T250mm |
| Katalogseite: Aufputz-Zählerverteiler 5A-28H/KTN 10ZP, H1380B1230T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 5A-28H/KTN 10ZP, H1380B1230T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 5A-28H/KTN 10ZP, H1380B1230T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, Kärntenverteiler, KELAG, Modulverteiler
Häufig gestellte Fragen
Ist dieser Zählerverteiler für KELAG-Installationen zugelassen?
Ja, dieser Modul 2000 Zählerverteiler ist spezifisch für die Anforderungen in Kärnten konzipiert und entspricht den gängigen Standards für lokale Netzbetreiber wie die KELAG.
Wie erfolgt die Montage des Schrack 10-Zählerplatz-Verteilers?
Der Verteiler ist für die Aufputz-Montage vorgesehen. Dank der modularen Bauweise und der beiliegenden Montageanleitung lässt sich das Gehäuse effizient an der Wand befestigen.
Welche Netzformen unterstützt der 5A-28H/KTN Zählerschrank?
Der Schrack Stahlblechverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen geeignet und bietet mit einer Bemessungsisolationsspannung von 1000V hohe Betriebssicherheit.
Kann der Zählerverteiler auch vorverdrahtet bestellt werden?
Ja, der Verteiler kann auf Anfrage komplett bestückt und vorverdrahtet geliefert werden, um die Montagezeit auf der Baustelle zu minimieren.
