Über dieses Produkt
Der Aufputz-Zählerverteiler 4A-42G/VBG 8ZP von Schrack ist ein modular aufgebauter Schaltkasten mit acht Zählerplätzen und einer 135-Teilungseinheiten-Kapazität. Das Gehäuse aus 1,25 mm starkem, pulverbeschichtetem Stahlblech misst 1030 x 2025 x 250 mm und entspricht der Schutzart IP20C. Ausgestattet mit zwei Zählerreihen und drei Nachzählerreihen bietet dieses Modell eine robuste Basis für komplexe Elektroinstallationen. Dieser Verteiler findet seinen Einsatz in der Energieverteilung für Wohn- und Gewerbeobjekte mit spezifischen Anforderungen an die Zählerplatzbelegung. Sie erhalten dieses Produkt bei TELA innerhalb von 1 bis 3 Werktagen direkt geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 8 Zählerplätze für effiziente Energieverteilung
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech für hohe Stabilität
- Abmessungen: 1030 x 2025 x 250 mm für Montage auf Putz
- Ausstattung: 135 Teilungseinheiten auf 3 Nachzählerreihen
- Schutzart: IP20C zur Verwendung im Innenbereich
Anwendungsbereiche
- Zentrales Steuerelement in Mehrfamilienhäusern
- Elektroinstallation in gewerblichen Bürogebäuden
- Zählerplatz-Erweiterungen im Bereich Vorarlberg
- Anschluss von Stromzählern in industriellen Umgebungen
Technische Details
| EAN | 9004840641332 |
| Basisbezeichnung | Gehäuse |
| BxHxT mm | 1030x2025x250 |
| Nachzählerreihen | 3 |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| Teilungseinheiten | 135 |
| BEST. NR. | IL162442VS |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 8 |
| HLief-Artikel Nummer | IL162442VS |
| Frontplatten Material | Stahlblech |
| Verlustleistung | -807,00W |
| Schutzart | IP20C |
| HxBxT mm | 2025x1030x250 |
| Montageart | Aufputz |
| HE | 42 |
| Einsatz | Zählerverteiler |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162442VS | EAN: 9004840641332 | Hersteller-Art.-Nr.: IL162442VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads

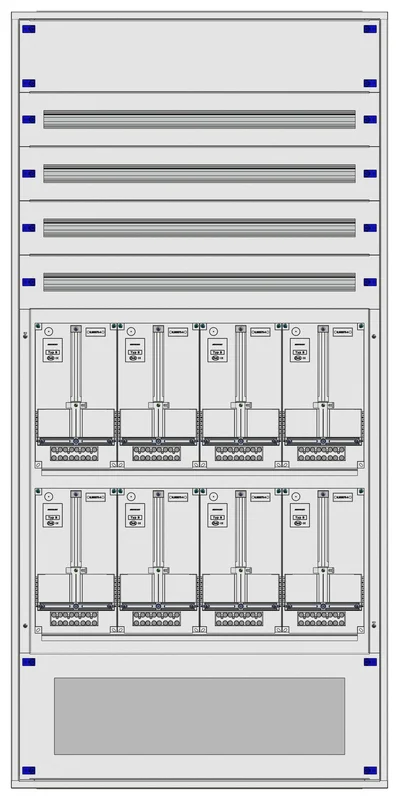

| Foto: Aufputz-Zählerverteiler 4A-42G/VBG 8ZP, H2025B1030T250mm Foto: Aufputz-Zählerverteiler 4A-42G/VBG 8ZP, H2025B1030T250mm |
| Katalogseite: Aufputz-Zählerverteiler 4A-42G/VBG 8ZP, H2025B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-42G/VBG 8ZP, H2025B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-42G/VBG 8ZP, H2025B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Wie viele Zählerplätze bietet der Schrack Aufputz-Zählerverteiler 4A-42G/VBG?
Dieser Verteiler ist für die Aufnahme von insgesamt 8 Zählerplätzen ausgelegt. Er bietet somit ausreichend Kapazität für umfangreiche Elektroinstallationen in Wohn- oder Gewerbegebäuden.
Ist der Schrack Stahlblechverteiler IL162442VS für die Aufputzmontage geeignet?
Ja, dieser Verteiler ist explizit für die Aufputzmontage konzipiert. Mit seinen Maßen von 1030 x 2025 x 250 mm lässt er sich sicher an ebenen Wandflächen im Innenbereich montieren.
Welche Kapazität an Teilungseinheiten besitzt dieser Zählerschrank?
Der Zählerschrank verfügt über insgesamt 135 Teilungseinheiten. Diese verteilen sich auf die vorgesehenen drei Nachzählerreihen für eine strukturierte Leitungsführung.
Kann der Aufputz-Zählerverteiler direkt online bestellt werden?
Ja, Sie können den Schrack Aufputz-Zählerverteiler 4A-42G/VBG direkt hier bei TELA kaufen. Wir garantieren eine schnelle Abwicklung und eine Lieferzeit von 1 bis 3 Werktagen.
