Über dieses Produkt

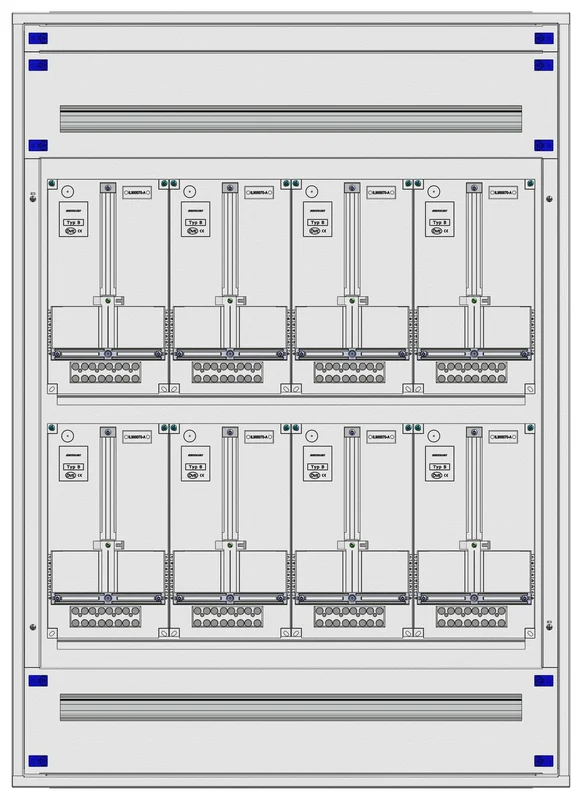

Der Aufputz-Zählerverteiler 4A-28G/VBG 8ZP von Schrack bietet Platz für 8 Zähler und ist für anspruchsvolle Elektroinstallationen konzipiert. Mit den Abmessungen von 1380 x 1030 x 250 mm besteht der Verteiler aus 1,25 mm pulverbeschichtetem Stahlblech und erreicht die Schutzart IP20C. Das Modell verfügt über 2 Zählerreihen, 1 Nachzählerreihe sowie 45 Teilungseinheiten und ist für TT-, TN- sowie IT-Netzformen ausgelegt. Dieser Modulverteiler findet seinen Einsatz bei der Realisierung komplexer Zähleranlagen im regionalen Umfeld. Der Artikel ist mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar und kann bei TELA direkt vom Fachhändler bezogen werden. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Aufputzverteiler mit Tür und PVC-Rückwand für einfache Montage
- Material: 1,25 mm pulverbeschichtetes Stahlblech für hohe mechanische Stabilität
- Kapazität: 8 Zählerplätze bei 45 Teilungseinheiten für umfangreiche Installationen
- Sicherheit: Schutzklasse I und Bemessungsisolationsspannung Ui von 1000V
Anwendungsbereiche
- Errichtung von Zähleranlagen in Wohn- und Gewerbeobjekten
- Zentraler Schaltkasten für die Stromverteilung in größeren Gebäudeeinheiten
- Einbau von Modulverteilern in Anlagen mit speziellen Anforderungen an das regionale Netz
Technische Details
| EAN | 9004840641110 |
| HxBxT mm | 1380x1030x250 |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Teilungseinheiten | 45 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Zählerbreite | 4 |
| Hersteller | Schrack |
| TE pro Reihe | 45 |
| HLief-Artikel Nummer | IL162428VS |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Verlustleistung | -572,00W |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 8 |
| Nachzählerreihen | 1 |
| BxHxT mm | 1030x1380x250 |
| Frontplatten Material | Stahlblech |
| Schutzart | IP20C |
| BEST. NR. | IL162428VS |
| Montageart | Aufputz |
| HE | 28 |
| Einsatz | Zählerverteiler |
| Optionales Zubehör | IL091125–; IL091400-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162428VS | EAN: 9004840641110 | Hersteller-Art.-Nr.: IL162428VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Katalogseite: Aufputz-Zählerverteiler 4A-28G/VBG 8ZP, H1380B1030T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 4A-28G/VBG 8ZP, H1380B1030T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 4A-28G/VBG 8ZP, H1380B1030T250mm |
| Foto: Aufputz-Zählerverteiler 4A-28G/VBG 8ZP, H1380B1030T250mm Foto: Aufputz-Zählerverteiler 4A-28G/VBG 8ZP, H1380B1030T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Für welche Netzformen ist der Schrack Aufputz-Zählerverteiler 4A-28G/VBG geeignet?
Der Zählerverteiler ist für den Einsatz in TT-, TN- und IT-Netzformen konzipiert und bietet somit eine hohe Flexibilität für verschiedene Anlagentypen.
Wie viele Zählerplätze bietet der Schrack IL162428VS Verteiler?
Dieses Modell verfügt über insgesamt 8 Zählerplätze, die in 2 Zählerreihen angeordnet sind, ergänzt durch eine zusätzliche Nachzählerreihe.
Ist der Schrack Modulverteiler 4A-28G/VBG als Aufputz-Variante direkt lieferbar?
Ja, der Verteiler wird bei TELA geführt und hat eine Lieferzeit von 1 bis 3 Werktagen, sofern der Artikel ab Lager verfügbar ist.
Welche Schutzklasse weist der Stahlblechverteiler auf?
Der Verteiler entspricht der Schutzklasse I und verfügt über eine Schutzart von IP20C, was ihn für den geschützten Innenbereich prädestiniert.
