Description
Über dieses Produkt

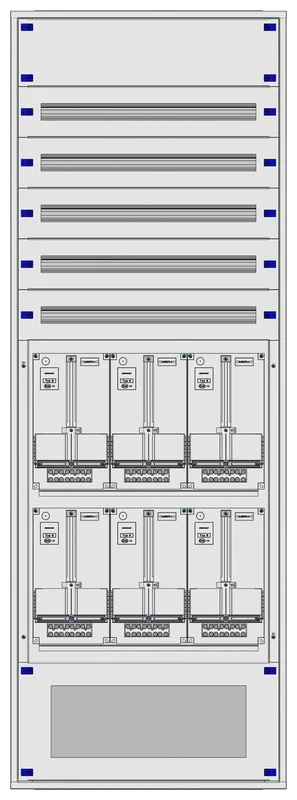

Der Aufputz-Zählerverteiler 3A-45G/VBG 6ZP von Schrack bietet Platz für 6 Zähler sowie 132 Teilungseinheiten in einem stabilen Stahlblechgehäuse. Mit den Maßen 810x2160x250 mm und einer Schutzart von IP20C ist dieser Verteiler für eine Bemessungsspannung von 230/400V ausgelegt. Die Konstruktion besteht aus 1,25 mm pulverbeschichtetem Stahlblech und verfügt über eine PVC-Rückwand sowie eine abschließbare Tür. Dieser Zählerverteiler wird primär für die strukturierte Energieverteilung in Gebäuden eingesetzt, die eine Anbindung an lokale Netzbetreiber-Standards erfordern. Ihre Bestellung ist innerhalb von 1 bis 3 Werktagen versandbereit, direkt von Ihrem Fachhändler für Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Kapazität: 6 Zählerplätze und 132 Teilungseinheiten für umfangreiche Installationen.
- Gehäusematerial: 1,25 mm pulverbeschichtetes Stahlblech sorgt für Stabilität.
- Schutzklasse: I, geeignet für TT/TN und IT Netzformen.
- Kompaktheit: Trotz der Größe von 810x2160x250 mm optimal für die Aufputz-Montage geeignet.
Anwendungsbereiche
- Zentraler Zählerschrank für Mehrfamilienhäuser und Wohnanlagen.
- Installation in gewerblichen Objekten mit hohem Bedarf an Zählerplätzen.
- Einsatz als Modulverteiler in der Vorarlberger Gebäudeinfrastruktur.
Technische Details
| EAN | 9004840641028 |
| BxHxT mm | 810x2160x250 |
| HxBxT mm | 2160x810x250 |
| Optionales Zubehör | IL091125–; IL091300-S; IL900200-F; IL900202-F; IL900102–; IL900105–; IL900020-F; BK002401–; IL900251–; IL900201-F |
| Verlustleistung | -713,00W |
| Basisbezeichnung | Gehäuse |
| Farbe | RAL 7035 |
| Verteiler mit Einsatz komplett | Zählerverteiler Aufputz |
| Hersteller | Schrack |
| Zählerbreite | 3 |
| Type | AP-Verteiler mit Zählereinsatz kompl. |
| Bundesland | Vorarlberg |
| Zählerreihen | 2 |
| Verpackungseinheit | 1Stk |
| Einsatzkomponenten | Frontplatte Stahl |
| Zählerplätze | 6 |
| Frontplatten Material | Stahlblech |
| Teilungseinheiten | 132 |
| Schutzart | IP20C |
| TE pro Reihe | 33 |
| BEST. NR. | IL162345VS |
| Montageart | Aufputz |
| Einsatz | Zählerverteiler |
| HE | 45 |
| Nachzählerreihen | 4 |
| HLief-Artikel Nummer | IL162345VS |
| Tiefe | 250mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: IL162345VS | EAN: 9004840641028 | Hersteller-Art.-Nr.: IL162345VS
Produktinformation
•Modular aufgebauter Aufputzverteiler mit Tür und PVC-Rückwand
•Material: 1,25mm pulverbeschichtetes Stahlblech
•Phosphatierter, kunststoffpulverbeschichteter Stahlblechverteiler geprüft und zertifiziert nach EN 62208:2011 und EN 60529:1991, Schutzklasse I für TT/TN und IT Netzform geeignet, schutzisoliert nach ÖVE-IM 12
•Standardmäßig mit Kunststoff-Drehriegelverschluss mit Doppelbartsperre
•Die Ausführung des Vorzählerteils besteht aus einer plombierbaren Abdeckung aus Stahlblech mit Plexiglas-Sichtfenster und montierter Alu/HC Schiene oder einer vormontierten Montageplatte
•Bemessungsspannung Ue: 230/400V/50Hz
•Bemessungsisolationsspannung Ui: 1000V
•Bemessungsstoßspannungsfestigkeit Uimp: 6kV
•Bemessungskurzzeitstromfestigkeit Icw: 25kA / 1s
•Bemessungsstoßstromfestigkeit Ipk: 54kA
•Bedingter Bemessungskurzschlussstrom Icc: 25kA
•Schutzklasse: I
•EMV: EMV Umgebung 1
•komplett bestückt und vorverdrahtet auf Anfrage
Downloads
| Foto: Aufputz-Zählerverteiler 3A-45G/VBG 6ZP, H2160B810T250mm Foto: Aufputz-Zählerverteiler 3A-45G/VBG 6ZP, H2160B810T250mm |
| Katalogseite: Aufputz-Zählerverteiler 3A-45G/VBG 6ZP, H2160B810T250mm |
| Montageanleitung: Aufputz-Zählerverteiler 3A-45G/VBG 6ZP, H2160B810T250mm |
| CAD Zeichnung: Aufputz-Zählerverteiler 3A-45G/VBG 6ZP, H2160B810T250mm |
Suchbegriffe
Verteiler, Schaltkasten, Modul, 2000, installationsverteiler, Stahlblechverteiler, Zählerverteiler, Zählerschrank, Zählereinsatz, VKW, Modulverteiler
Häufig gestellte Fragen
Wie viele Zählerplätze bietet der Schrack Zählerverteiler 3A-45G/VBG?
Der Verteiler ist für die Aufnahme von insgesamt 6 Zählerplätzen ausgelegt. Er verfügt zudem über 2 Zählerreihen und 4 Nachzählerreihen.
Ist der Schrack Modul 2000 Zählerverteiler für Aufputzmontage geeignet?
Ja, dieses Modell ist speziell als Aufputz-Zählerverteiler konzipiert. Er bietet eine robuste Stahlblechkonstruktion für eine sichere Wandmontage.
Wie hoch ist die Anzahl der verfügbaren Teilungseinheiten bei diesem Schrank?
Der Zählerschrank bietet insgesamt 132 Teilungseinheiten (TE). Pro Reihe sind dabei 33 Teilungseinheiten verfügbar, was eine flexible Bestückung ermöglicht.
Welche Netzformen unterstützt der Aufputz-Zählerverteiler von Schrack?
Der Verteiler entspricht der Schutzklasse I und ist für den Einsatz in TT-, TN- sowie IT-Netzformen geeignet. Er ist zudem schutzisoliert ausgeführt.
